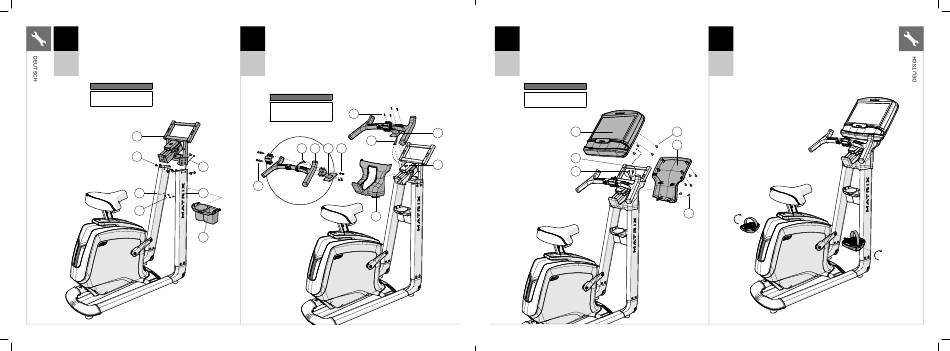

A Öffnen Sie die HARDWARE FÜR SCHRITT 3.
3
B Führen Sie die KABEL (4) vorsichtig unter der
KONSOLENBRÜCKE (9) hindurch.
C Befestigen Sie die KONSOLENBRÜCKE (9) an den
KONSOLENMASTEN (6 & 7) mit 8 SCHRAUBEN (B).
U30
Drehmoment: 23,1 Nm.
U50
D Befestigen Sie den FLASCHENHALTER (10) an den
KONSOLENMASTEN (6 & 7) mit 4 SCHRAUBEN (C).
Hardware für Schritt 3
Beschreibung Menge
B Schraube 8
C Schraube 4
9
B
7
C
12
MXR20_AG_Bikes_r1_0_B.indd 12-13 MXR20_AG_Bikes_r1_0_B.indd 12-13
A Öffnen Sie die HARDWARE FÜR SCHRITT 4.
4
B Führen Sie die KABEL (11) vorsichtig durch die HALTESTANGENHALTERUNG (13).
C Befestigen Sie die HALTESTANGE (12) an der HALTESTANGENHALTERUNG (13)
mit 4 SCHRAUBEN (D) und 4 MUTTERN (E).
U30
D Bringen Sie die ABDECKUNG DER KONSOLENBRÜCKE (14) an und lassen Sie
sie einrasten.
U50
E Führen Sie die KABEL (11) vorsichtig durch die KONSOLENBRÜCKE (9) hindurch.
F Befestigen Sie die HALTESTANGENHALTERUNG (13) an der KONSOLENBRÜCKE (9)
mit 4 SCHRAUBEN (F).
Hardware für Schritt 4
Beschreibung Menge
D Schraube (20mm) 4
F
E Mutter 4
F Schraube (12mm) 4
11
11 12 13 E
4
D
6
14
10
A Öffnen Sie die HARDWARE FÜR SCHRITT 5.
5
B Schließen Sie die KABEL (11) an der KONSOLE (15) an und verstauen
Sie überstehende Kabel vorsichtig in der KONSOLENBRÜCKE (9).
C Befestigen Sie die KONSOLE (15) an der KONSOLENBRÜCKE (9)
mit 4 SCHRAUBEN (G).
U30
D Befestigen Sie die RÜCKSEITIGE KONSOLENABDECKUNG (16) an
U50
der Konsole (15) und KONSOLENBRÜCKE (9) mit 6 SCHRAUBEN (H).
Hardware für Schritt 5
Beschreibung Menge
G Schraube 4
H Schraube 6
15
13
9
9
11
A Befestigen Sie das RECHTE PEDAL am RECHTEN PEDALARM
6
und ziehen Sie es im Uhrzeigersinn mit einem
13 mm/15 mm-Gabelschlüssel fest.
B Befestigen Sie das LINKE PEDAL am linken Pedalarm und ziehen Sie
es gegen den Uhrzeigersinn mit einem 13 mm/15 mm-Gabelschlüssel
U30 fest. (HINWEIS: Der linke Pedalarm hat ein umgekehrtes Gewinde,
daher ist es sehr wichtig, dass gegen den Uhrzeigersinn festgezogen
U50
wird. Wird in die falsche Richtung festgezogen, kann das Pedal,
der Pedalarm oder beides beschädigt werden.)
G
16
H
13
