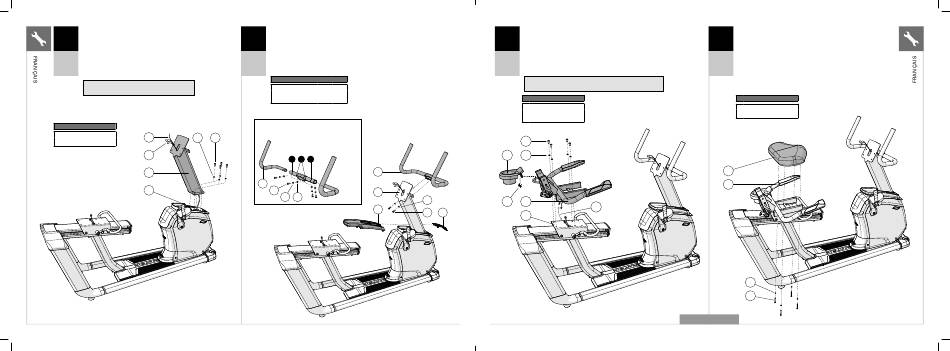

A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 1.
1
B Tirez avec précaution les CÂBLES (1) à travers le MÂT
DE CONSOLE (2) à l'aide du FIL CONDUCTEUR (3) situé
à l'intérieur du MÂT DE CONSOLE (2). Débranchez le fil
conducteur.
R30
C Fixez le MÂT DE CONSOLE (2) au CADRE PRINCIPAL (4)
R50 à l'aide de 4 BOULONS (A) et 4 RONDELLES ÉLASTIQUES (B).
Réglages du couple : 23,1 Nm / 17 livres-pieds.
Remarque : Veillez à ne pas pincer de fil lors
de l'assemblage du mât de console.
Matériel pour l'étape 1
Description Qté
3
B
A Boulon 4
B Rondelle élastique 4
1
2
4
78
MXR20_AG_Bikes_r1_0_B.indd 78-79 MXR20_AG_Bikes_r1_0_B.indd 78-79
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 2.
2
B Faites glisser le COUVERCLE ARRIÈRE DU CAPUCHON SUPÉRIEUR (5) sur le MÂT
DE CONSOLE (2) et calez-le en place.
C Faites glisser le COUVERCLE AVANT DU CAPUCHON SUPÉRIEUR (6) sur le MÂT
DE CONSOLE (2) et calez-le en place.
R30
D Fixez les POIGNÉES DE GUIDON (7) au MÂT DE CONSOLE (2) à l'aide de 2 BOULONS (C)
R50
et 2 RONDELLES ÉLASTIQUES (B). Réglages du couple : 23,1 Nm / 17 livres-pieds.
Matériel pour l'étape 2
Description R30 R50
C Boulon 2 6
B Rondelle élastique 2 6
L Rondelle plate 0 4
R50
Y Utilisez les trous extérieurs pour
la console XUR.
A
Z Utilisez les trous intérieurs pour
toutes les autres consoles.
Y Z Y
7
7
C
2
B L
5
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 3.
3
B Fixez le PORTE-BIDON (8) au CADRE DE SELLE (9) en utilisant
2 VIS (D).
C Fixez le CADRE DE SELLE (9) à la GLISSIÈRE DE LA SELLE (10)
à l'aide de 4 BOULONS (E) et 4 RONDELLES ÉLASTIQUES (F).
R30
Réglages du couple : 23,1 Nm / 17 livres-pieds.
R50
D Branchez les CÂBLES (11).
Remarque : Veillez à ne pas pincer de fil lors du montage
du cadre de selle.
Matériel pour l'étape 3
Description Qté
D Vis 2
E Boulon 4
F Rondelle élastique 4
E
8 F
B
D 9
11
C 6
10
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 4.
4
B Fixez la BASE DE SELLE (12) au CADRE DE SELLE (9) à
l'aide de 4 BOULONS (G) et 4 RONDELLES ÉLASTIQUES (H).
Réglages du couple : 9,5 Nm / 7 livres-pieds.
R30
R50
Matériel pour l'étape 4
Description Qté
G Boulon 4
H Rondelle élastique 4
12
9
H
G
