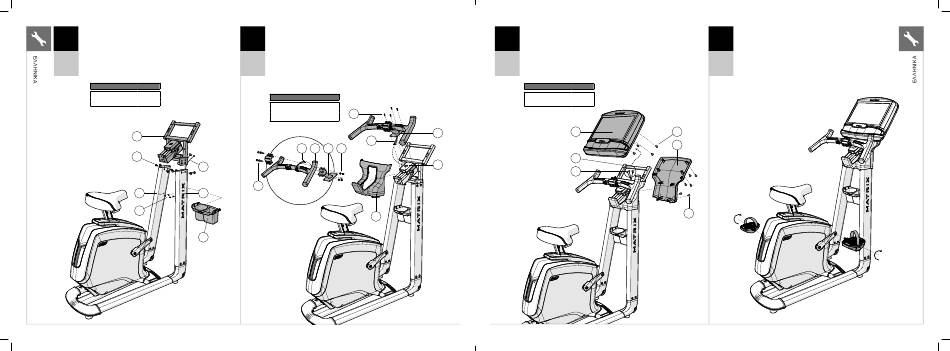

A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.
3
B Εισάγετε προσεκτικά τα ΚΑΛΩΔΙΑ (4) κάτω από τη ΒΑΣΗ ΤΗΣ
ΚΟΝΣΟΛΑΣ (9).
C Συνδέστε τη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9) στους ΙΣΤΟΥΣ ΤΗΣ
ΚΟΝΣΟΛΑΣ (6 & 7) χρησιμοποιώντας 8 ΚΟΧΛΙΕΣ (B).
U30
Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
U50
D Συνδέστε τη ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (10) στους
ΙΣΤΟΥΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (6 & 7) χρησιμοποιώντας 4 ΒΙΔΕΣ (C).
Εξαρτήματα για Βήμα 3
Περιγραφή Ποσότητα
Β Κοχλίας 8
C Βίδα 4
9
B
7
C
72
MXR20_AG_Bikes_r1_0_B.indd 72-73 MXR20_AG_Bikes_r1_0_B.indd 72-73
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.
4
B Εισάγετε προσεκτικά τα ΚΑΛΩΔΙΑ(11) μέσω του ΒΡΑΧΙΟΝΑ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ (13).
Συνδέστε τη ΧΕΙΡΟΛΑΒΗ (12) στο ΒΡΑΧΙΟΝΑ ΤΗΣ ΛΑΒΗΣ (13) χρησιμοποιώντας
C
4 ΚΟΧΛΙΕΣ (D) και 4 ΠΕΡΙΚΟΧΛΙΑ (E).
U30 D Κουμπώστε τη ΤΟ ΚΑΛΥΜΜΑ ΤΗΣ ΒΑΣΗΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (14) στη θέση του.
E Εισάγετε προσεκτικά τα ΚΑΛΩΔΙΑ (11) μέσω της ΒΑΣΗΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (9).
U50
F Συνδέστε το ΒΡΑΧΙΟΝΑ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ (13) στη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9)
χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (F).
Εξαρτήματα για Βήμα 4
Περιγραφή Ποσότητα
D Κοχλίας (20mm) 4
F
E Περικόχλιο 4
F Κοχλίας (12mm) 4
11
11 12 13 E
4
D
6
14
10
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
5
B Συνδέστε τα ΚΑΛΩΔΙΑ (11) στην ΚΟΝΣΟΛΑ (15) και σπρώξτε τα προσεκτικά μέσα
στη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9).
C Συνδέστε την ΚΟΝΣΟΛΑ (15) στη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9) χρησιμοποιώντας
4 ΚΟΧΛΙΕΣ (G).
U30
D Συνδέστε το ΠΙΣΩ ΚΑΛΥΜΜΑ ΤΗΣ ΚΟΝΣΟΛΑΣ (16) στην κονσόλα (15)
U50
και τη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9) χρησιμοποιώντας 6 ΒΙΔΕΣ (H).
Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
G Βίδα 4
H Βίδα 6
15
13
9
9
11
A Συνδέστε το ΔΕΞΙΟ ΠΕΝΤΑΛ με το ΔΕΞΙΟ ΒΡΑΧΙΟΝΑ ΤΟΥ ΣΤΡΟΦΑΛΟΥ,
6
σφίγγοντάς το δεξιόστροφα με το επίπεδο κλειδί 13 mm / 15 mm που
παρέχεται.
B Συνδέστε το ΑΡΙΣΤΕΡΟ ΠΕΝΤΑΛ με τον αριστερό βραχίονα του στροφάλου,
σφίγγοντάς το αριστερόστροφα με το επίπεδο κλειδί 13 mm / 15 mm που
U30 παρέχεται. (ΣΗΜΕΙΩΣΗ: Ο αριστερός βραχίονας του στροφάλου έχει αντίθετο
σπείρωμα και συνεπώς είναι ιδιαίτερα σημαντικό να σφιχτεί αριστερόστροφα.
U50
Το σφίξιμο με τον αντίθετο τρόπο μπορεί να προκαλέσει ζημιά στο πεντάλ
ή στο βραχίονα του στροφάλου ή και στα δύο).
G
16
H
