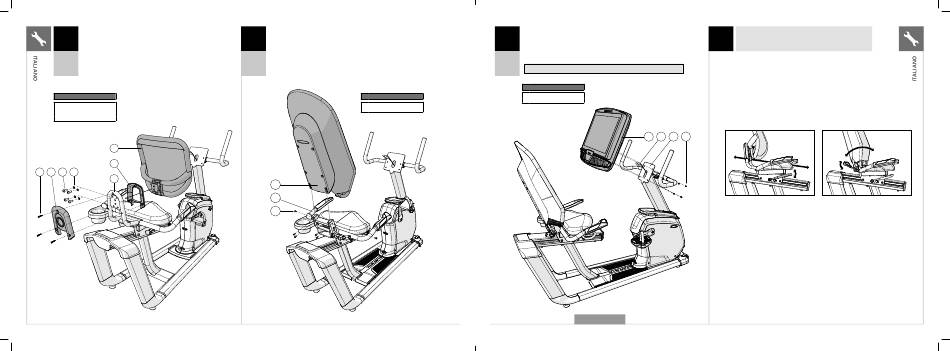

Matrix R30 Mode D'emploi page 23

NOTA: Questo passaggio è solo per i modelli R30.
5
A Aprire I COMPONENTI PER IL PASSAGGIO 5.
B Posizionare la COPERTURA INTERNA (13) sullo SCHIENALE
A RETE (14) e montare lo 4SCHIENALE A RETE (14)
sull'ASSEMBLAGGIO TELAIO SEDILE (9) usando 4 BULLONI (C)
R30 e 4 RONDELLE ELASTICHE (I). Impostazioni coppia:
23,1 Nm / 17 lb-ft.
C Fissare le COPERTURE ESTERNE (15) al TELAIO SEDILE (8)
e ALLA COPERTURA INTERNA (13) con 3 VITI (J).
Componenti per il passaggio 5
Descrizione Qtà
C Bullone 4
I Rondella elastica 4
J Vite 3
14
13
J 15 C I
9
44
MXR20_AG_Bikes_r1_0_B.indd 44-45 MXR20_AG_Bikes_r1_0_B.indd 44-45
NOTA: Questo passaggio è solo per i modelli R50.
5
A Aprire I COMPONENTI PER IL PASSAGGIO 5.
B Fissare lo SCHIENALE A RETE (14) all'ASSEMBLAGGIO TELAIO
SEDILE (9) usando 6 BULLONI (I). Impostazioni coppia:
9,5 Nm / 7 lb-ft.
R50
Componenti per il passaggio 5
Descrizione Qtà
I Bullone 6
14
9
I
A Aprire I COMPONENTI PER IL PASSAGGIO 6.
6
B Collegare I CAVI (1) alla CONSOLE (17) e inserire con cura il cavo
in eccesso nell'ASTA DELLA CONSOLE (2).
C Fissare la CONSOLE (17) all' ALBERO DELLA CONSOLE (2) usando
4 BULLONI (K).
R30
R50
Nota: fare attenzione a non schiacciare i fili collegando la console.
Componenti per il passaggio 6
Descrizione Qtà
K Bullone 4
17 1 2
R50 MOSTRATO
7
ASSEMBLAGGIO R30 / R50 COMPLETO!
REGOLAZIONE SEDILE
Per determinare la corretta posizione di seduta, sedersi sul sellino e posizionare
l'avampiede al centro del pedale. Nella posizione di pedalata più ampia,
il ginocchio dovrebbe essere leggermente flesso. Si dovrebbe essere in grado
di pedalare senza stendere la gamba o spostare il peso da un lato all'altro.
NOTA: Si raccomanda di non sedersi sul sedile durante la regolazione della
sua posizione.
K
POSIZIONE SEDILE REGOLAZIONE DELLO
SCHIENALE (R50)
Per regolare, sollevare la leva
di regolazione e tenerla sollevata. Per regolare l'angolo di inclinazione
Quindi, far scorrere il sedile in una dello schienale, ruotare la leva verso
posizione che ponga n una comoda il basso (in senso antiorario)
pedalata (che mantenga una leggera e appoggiarsi allo schienale a rete
flessione del ginocchio mentre fino a raggiungere la posizione
le gambe sono in posizione estesa). desiderata. Quando la posizione
Rilasciare la leva per bloccare è impostata, ruotare la leva verso
il meccanismo. l'alto (in senso orario) fino
a raggiungere la posizione
desiderata. Lo schienale è dotato
di un sistema di ritorno a molla per
riportare lo schienale nella posizione
originale quando la leva di regolazione
viene rilasciata e l'utente non
è appoggiato allo schienale.
