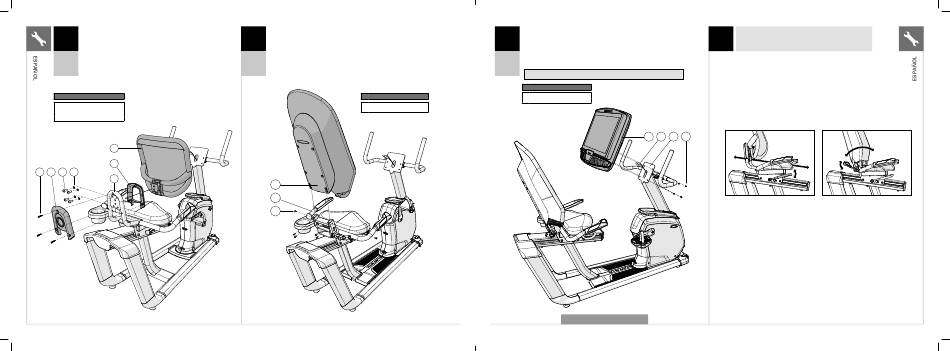

NOTA: Este paso solo se aplica a los modelos R30.
5
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 5.
B Coloque la CUBIERTA INTERIOR (13) en el RESPALDO DE
MALLA (14) y acople el RESPALDO DE MALLA (14) al CONJUNTO
R30
DE BASTIDOR DEL ASIENTO (9) mediante 4 PERNOS (C)
y 4 ARANDELAS ELÁSTICAS (I). Ajuste del par: 23,1 Nm/17
lb-ft
C Fije la CUBIERTA EXTERIOR (15) al BASTIDOR DEL ASIENTO (8)
y A LA CUBIERTA INTERIOR (13) mediante 3 TORNILLOS (J).
Piezas de tornillería para el paso 5
Descripción
Cant.
C
Perno
4
I
Arandela elástica
4
J
Tornillo
3
14
13
J
15
C
I
9
32
MXR20_AG_Bikes_r1_0_B.indd 32-33
MXR20_AG_Bikes_r1_0_B.indd 32-33
NOTA: Este paso solo se aplica a los modelos R50.
5
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 5.
B Acople el RESPALDO DE MALLA (14) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 6 PERNOS (I). Ajuste del par:
R50
9,5 Nm/7 lb-ft
Piezas de tornillería para el paso 5
Descripción
Cant.
I
Perno
6
14
9
I
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO
6
EL PASO 6.
B Conecte los CABLES (1) a la CONSOLA (17) e introduzca con cuidado
el cable sobrante en el POSTE DE LA CONSOLA (2).
C Acople la CONSOLA (17) al POSTE DE LA CONSOLA (2) mediante
R30
4 PERNOS (K).
R50
Nota: Tenga cuidado de no aplastar los cables al acoplar la consola.
Piezas de tornillería para el paso 6
Descripción
Cant.
K
Perno
4
17
1
2
IMAGEN DEL MODELO R50
7
MONTAJE DE LOS MODELOS R30 Y R50
FINALIZADO
AJUSTE DEL ASIENTO
Para colocar el asiento en la posición adecuada, siéntese sobre él y coloque la parte
anterior de la planta del pie en el centro del pedal. Al llevar el pedal hasta la posición
más lejana, la rodilla debería quedar ligeramente flexionada. Debería poder pedalear
sin tener que bloquear las rodillas ni cambiar el peso del cuerpo de un lado al otro.
NOTA: Se recomienda no sentarse sobre el asiento mientras se ajusta su posición.
K
AJUSTE DE LA POSICIÓN
AJUSTE DE LA INCLINACIÓN
DEL ASIENTO
DEL RESPALDO (MODELO R50)
Para ajustar la posición, tire de
Para ajustar el ángulo de inclinación
la palanca de ajuste hacia arriba
del respaldo del asiento, gire la palanca
y manténgala en dicha posición.
hacia abajo (en sentido contrario a las
A continuación, deslice el asiento hasta
agujas del reloj) y reclínese sobre el
colocarlo en una posición en la que le
respaldo de malla hasta colocarlo en
resulte cómodo pedalear (aquella que
la posición deseada. Cuando eso
permita que sus rodillas se mantengan
suceda, gire la palanca hacia arriba
ligeramente flexionadas al estirar
(en sentido de las agujas del reloj)
las piernas). Suelte la palanca para
hasta que quede ajustada. El respaldo
del asiento incluye un sistema
bloquear el mecanismo.
de retorno por resorte que colocará el
respaldo en su posición inicial cuando
se suelte la palanca de ajuste, siempre
y cuando el usuario no se recline en el
respaldo del asiento.
