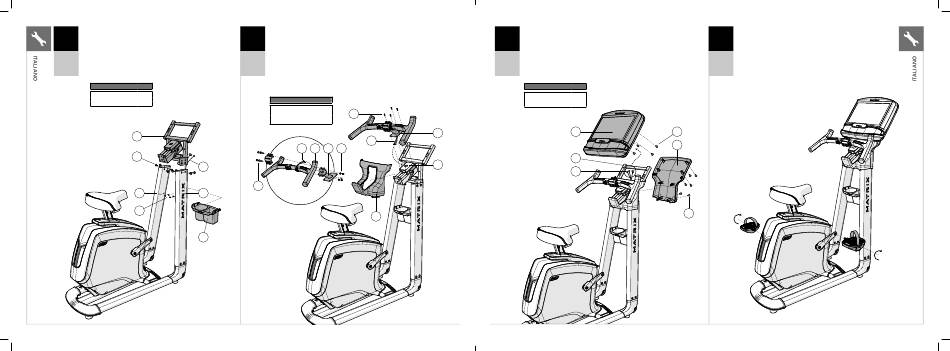

A Aprire i COMPONENTI PER IL PASSAGGIO 3.
3
B Alimentare con cautela i CAVI (4) sotto il PONTE DELLA
CONSOLE (9).
C Fissare il PONTE DELLA CONSOLE (9) alle ASTE DELLA
CONSOLE (6 E 7) con 8 BULLONI (B). Impostazioni coppia:
U30
23,1 Nm / 17 lb-ft.
U50
D Fissare IL PORTABOTTIGLIA (10) alle ASTE DELLA CONSOLE (6 E 7)
usando 4 VITI (C).
Componenti per il passaggio 3
Descrizione Qtà
B Bullone 8
C Vite 4
9
B
7
C
48
MXR20_AG_Bikes_r1_0_B.indd 48-49 MXR20_AG_Bikes_r1_0_B.indd 48-49
A Aprire i COMPONENTI PER IL PASSAGGIO 4.
4
B Far passare con cautela i CAVI (11) attraverso il SUPPORTO DEL
MANUBRIO (13).
C Fissare il MANUBRIO (12) al SUPPORTO DEL MANUBRIO (13) usando
U30 4 BULLONI (D) e 4 DADI (E).
U50
D Mettere IN POSIZIONE il coperchio del ponte della console (14)
E Alimentare con cautela i CAVI (11) attraverso il PONTE DELLA CONSOLE (9).
F Fissare la SUPPORTO MANUBRIO (13) al PONTE DELLA CONSOLE (9)
usando 4 BULLONI (F).
Componenti per il passaggio 4
Descrizione Qtà
D Bullone (20 mm) 4
F
E Dado 4
F Bullone (12 mm) 4
11
11 12 13 E
4
D
6
14
10
A Aprire I COMPONENTI PER IL PASSAGGIO 5.
5
B Collegare I CAVI (11) alla CONSOLE (15) e inserirli con cura nel PONTE
DELLA CONSOLE (9).
C Fissare la CONSOLE (15) al PONTE DELLA CONSOLE (9) usando
4 BULLONI (G).
U30
D Fissare la COPERTURA POSTERIORE DELLA CONSOLE (16) alla console (15)
. U50
e AL PONTE DELLA CONSOLE (9) usando 6 VITI (H).
Componenti per il passaggio 5
Descrizione Qtà
G Vite 4
H Vite 6
15
13
9
9
11
A Fissare il PEDALE DESTRO al BRACCIO DEL PEDALE DESTRO,
6
stringerlo in senso orario con la chiave piatta da 13 mm / 15 mm
fornita.
B Fissare il PEDALE SINISTRO al braccio pedale sinistro, stringerlo
in senso antiorario con la chiave piatta da 13 mm / 15 mm fornita.
U30
(NOTA: il braccio del pedale sinistro e ha una filettatura inversa,
dunque è molto importante che sia stretto in senso antiorario.
U50
Stringendolo dalla parte opposta si può danneggiare il pedale,
il braccio o entrambi.)
G
16
H
49
