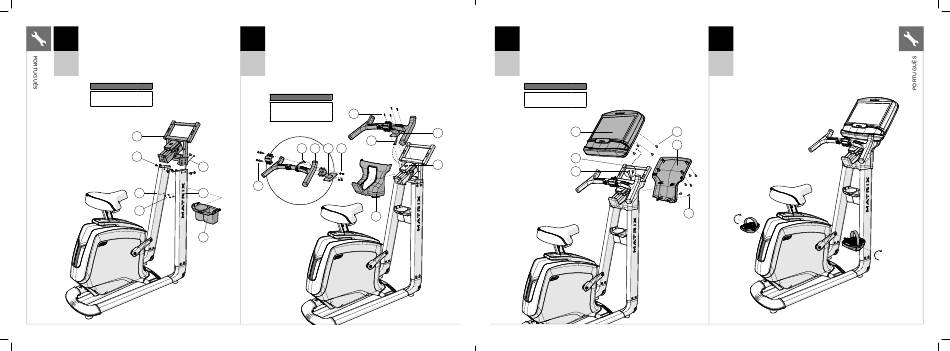

A Abra as FERRAGENS PARA ETAPA 3.
3
B Passe cuidadosamente os CABOS (4) sob a PONTE
DO CONSOLE (9).
C Fixe a PONTE DO CONSOLE (9) às HASTES DO CONSOLE (6 E 7)
usando 8 PARAFUSOS (B). Configurações de torque: 23,1 Nm /
U30
17 lb-pés.
U50
D Fixe o SUPORTE DE GARRAFA DE ÁGUA (10) às HASTES
DO CONSOLE (6 E 7) usando 4 PARAFUSOS (C).
Ferragens para etapa 3
Descrição Qtd.
B Parafuso 8
C Parafuso 4
9
B
7
C
60
MXR20_AG_Bikes_r1_0_B.indd 60-61 MXR20_AG_Bikes_r1_0_B.indd 60-61
A Abra as FERRAGENS PARA ETAPA 4.
4
B Passe cuidadosamente os CABOS (11) através do SUPORTE DO GUIDÃO (13).
C Fixe o GUIDÃO (12) ao SUPORTE DO GUIDÃO (13) usando 4 PARAFUSOS (D)
e 4 PORCAS (E).
U30
D Encaixe a COBERTURA DA PONTE DO CONSOLE (14) na posição.
U50
E Passe cuidadosamente os CABOS (11) através da PONTE DO CONSOLE (9).
F Fixe o SUPORTE DO GUIDÃO (13) à PONTE DO CONSOLE (9) usando
4 PARAFUSOS (F).
Ferragens para etapa 4
Descrição Qtd.
D Parafuso (20 mm) 4
F
E Porca 4
F Parafuso (12 mm) 4
11
11 12 13 E
4
D
6
14
10
A Abra as FERRAGENS PARA ETAPA 5.
5
B Conecte os CABOS (11) ao CONSOLE (15) e os introduza dentro da PONTE
DO CONSOLE (9).
C Fixe o CONSOLE (15) à PONTE DO CONSOLE (9) usando 4 PARAFUSOS (G).
U30
D Fixe a TAMPA TRASEIRA DO CONSOLE (16) ao console (15) e à PONTE DO
CONSOLE (9) usando 6 PARAFUSOS (H).
U50
Ferragens para etapa 5
Descrição Qtd.
G Parafuso 4
H Parafuso 6
15
13
9
9
11
A Fixe o PEDAL DIREITO ao BRAÇO DE MANIVELA DIREITO,
6
apertando-o no sentido horário com a chave de boca de 13 mm /
15 mm fornecida.
B Fixe o PEDAL ESQUERDO ao braço de manivela esquerdo,
apertando-o no sentido anti-horário com a chave de boca de 13 mm /
U30
15 mm fornecida. (NOTA: O braço de manivela esquerdo
é rosqueado invertido e, portanto, é muito importante que seja
U50
apertado no sentido anti-horário. Apertá-lo em sentido contrário
pode danificar o pedal, o braço de manivela ou ambos.)
G
16
H
61
