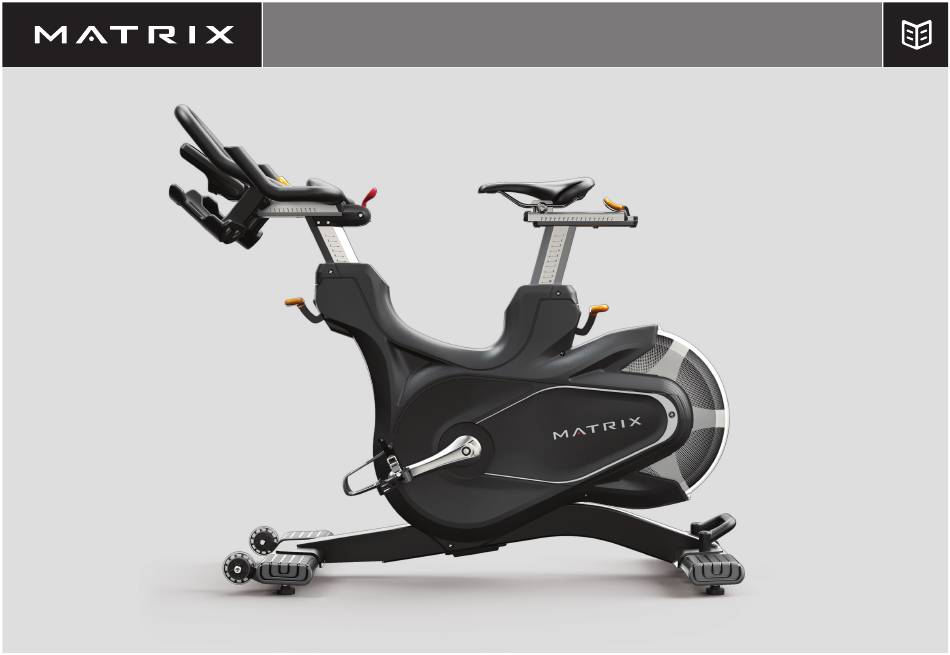

- Page 2 CONSERVEZ CES INSTRUCTIONS • Lorsque vous utilisez le vélo d'appartement Matrix, vous devez prendre des précautions de base, notamment les suivantes : lire toutes les instructions avant d’utiliser cet appareil. Il incombe au propriétaire de s’assurer que tous les utilisateurs de cet appareil sont informés de tous les avertissements et de toutes les précautions.
- Page 3 Pour toute question ou si une pièce est manquante, contactez l’assistance technique. Les coordonnées de l’assistance sont situées sur la carte d’information. NUMÉRO DE SÉRIE MODÈLE MATRIX VÉLO D’APPARTEMENT MATRIX VÉLO D’APPARTEMENT * Utilisez les informations ci-dessus lorsque vous appelez l’assistance.
- Page 4 CONTRÔLE DE TENSION ET LEVIER POIGNÉES DE FREIN D’URGENCE DISPOSITIF DE SUPPORT SELLE (le vélo CXM est équipé d’une console) LEVIER DE RÉGLAGE PORTE-BOUTEILLE HORIZONTAL DE LA SELLE LEVIER DE RÉGLAGE LEVIER DE RÉGLAGE HORIZONTAL DU GUIDON DE LA HAUTEUR DE LA SELLE LEVIER DE RÉGLAGE DE LA CADRE PRINCIPAL HAUTEUR DU GUIDON...
- Page 5 Pièces de fixation - Emballage rouge Pièces de fixation - Faites glisser les poignées sur le Emballage noir (CXC)/jaune (CXM) châssis avant de fixer (D), (E), puis (F) Description Qté Description Qté Boulon (M12x25L) Butée Rondelle plate Vis (M8x20L) Boulon (M12x70L)
- Page 6 Matériel pré-installé Pièces de fixation - Emballage vert LE MONTAGE EST TERMINÉ ! Description Description Qté Boulon (M6x50L) Vis (M4x10L) Valeur de couple 100 Nm / 74 ft-lb PÉDALE GAUCHE...
- Page 7 INFORMATIONS RELATIVES À LA CONSOLE CXM La console s’allume lorsque les pédales sont en mouvement. Appuyez sur pour modifier le chiffre en gros caractères dans la partie supérieure (TR/MIN, Watts, Fréquence cardiaque, Nombre de tours). NOMBRE DE TOURS/INTERVALLE : dans l’écran relatif au nombre de tours, appuyez sur pour démarrer le premier intervalle.
- Page 8 PRÉCISION DE PUISSANCE UTILISATION DE LA FONCTION FRÉQUENCE CARDIAQUE Ce vélo affiche la puissance sur la console. La précision de puissance de ce modèle a Le cardiofréquencemètre de cet appareil n’est pas un dispositif médical. La lecture de été testée avec la méthode d’essai ISO 20957-10:2017 afin d’assurer une précision de fréquence cardiaque sert d’aide à...
- Page 9 AVANT DE COMMENCER EMPLACEMENT DE VOTRE APPAREIL ZONE D’ENTRAÎNEMENT ZONE DÉGAGÉE Placez le vélo d’appartement sur une surface stable et plane, à l’abri de la lumière directe du soleil. La lumière UV intense peut provoquer une décoloration du plastique. Placez votre vélo d’appartement dans un endroit à basse température et à...
- Page 10 COMMENT RÉGLER LE VÉLO D’APPARTEMENT Le vélo d’appartement peut être réglé pour un confort optimal et un entraînement efficace. Les instructions ci-dessous décrivent une méthode de réglage du vélo d’appartement afin d’optimiser le confort de l’utilisateur et le positionnement du corps idéal ; vous pouvez choisir de régler le vélo d’appartement de différentes façons.
- Page 11 COMMANDE DU NIVEAU DE RÉSISTANCE/FREIN D’URGENCE Votre niveau de difficulté préféré (résistance) peut être réglé par petits incréments à l’aide du levier de contrôle de la tension. Pour augmenter la résistance, poussez le levier de contrôle de la tension vers le sol. Pour diminuer la résistance, tirez le levier vers le haut.
- Page 12 2. N’utilisez PAS un appareil endommagé ou présentant des pièces usagées ou cassées. APRÈS CHAQUE (les produits de nettoyage doivent être exempts d'alcool N’utilisez que des pièces de rechange fournies par votre revendeur local MATRIX. UTILISATION et d'ammoniac). Désinfectez la selle et le guidon et essuyez 3.
- Page 13 48,2 x 22,2 x 40,5 po * Respectez une largeur d’espace libre minimale de 0,6 mètre (24 po) afin qu’il soit possible de se déplacer autour de l’appareil MATRIX et d’y accéder. Veuillez noter toutefois que la largeur recommandée par le CNCPH (Conseil National Consultatif des Personnes Handicapées) est de 0,91 m (36 po) afin de faciliter l’accès aux personnes en fauteuil roulant.
- Page 14 CXC CXM Part # 1000411924 © 2018 Johnson Health Tech Rev 1.5 B...
- Page 16 CONSERVEZ CES INSTRUCTIONS • Lors de l'utilisation de vélos Matrix, des précautions de base doivent toujours être respectées, notamment les suivantes : Lisez toutes les instructions avant d'utiliser cet équipement. Il incombe au propriétaire de s'assurer que tous les utilisateurs de cet équipement sont correctement informés de tous les avertissements et de toutes les précautions.
- Page 17 Si vous avez des questions ou si des pièces sont manquentes, contactez l'assistance technique à la clientèle. Les coordonnées se trouvent sur la fiche d'informations. NUMÉRO DE SÉRIE MODÈLE : VÉLO D'ENTRAÎNEMENT CIBLÉ MATRIX CXP * Utilisez les informations ci-dessus lorsque vous appelez pour un service.
- Page 18 CONTRÔLE DE TENSION ET LEVIER DE FREIN D'URGENCE GUIDONS SELLE CONSOLE LEVIER DE RÉGLAGE PORTE-BIDON DE SELLE HORIZONTAL LEVIER DE RÉGLAGE LEVIER DE RÉGLAGE DE GUIDON HORIZONTAL DE LA HAUTEUR DE SELLE LEVIER DE RÉGLAGE CHÂSSIS PRINCIPAL DE LA HAUTEUR DU GUIDON PÉDALES PANNEAU DE SERVICE MANIVELLE...
- Page 19 Pack de matériel rouge Pack de matériel jaune Description Description Boulon (M12x25L) Obturateur Rondelle plate Vis (M8x20L) Boulon (M12x70L) Vis (M4x6L) Valeur de couple Valeur de couple 78 Nm / 58 ft-lb 20 Nm / 14 ft-lb 78 Nm / 58 ft-lb Pousser pour verrouiller...
- Page 20 Matériel pré-installé Pack de matériel vert L'ASSEMBLAGE EST TERMINÉ ! Description Description Boulon (M6x50L) Vis (M4x10L) Valeur de couple 100 Nm / 74 ft-lb PÉDALE GAUCHE...
- Page 21 ÉCRAN D'ACCUEIL ÉCRAN DE COURSE (TPM)
- Page 22 FONCTIONNEMENT DE LA CONSOLE Le CXP dispose d'un écran tactile entièrement intégré. Toutes les informations CONNEXION requises pour les entraînements sont expliquées à l'écran. L'exploration de l'interface 1) Entrez votre XID et touchez est fortement recommandée. 2) Entrez votre CODE D'ACCÈS et touchez A) BOUTON D'ALIMENTATION : Appuyez sur pour activer l'affichage / allumer.
- Page 23 S'exercer de manière excessive peut entraîner des blessures graves ou la mort. Si vous vous sentez mal, arrêtez immédiatement de vous entraîner. MODE GESTIONNAIRE Pour entrer dans le mode Gestionnaire, appuyez sur le logo MATRIX au centre de l'écran pendant 10 secondes. Ensuite, entrez 1001 et touchez PRÉCISION DE LA PUISSANCE Ce vélo affiche la puissance sur la console.
- Page 24 AVANT DE COMMENCER SUPERFICIE D'ENTRAÎNEMENT SUPERFICIE LIBRE EMPLACEMENT DE L'APPAREIL Placez l'équipement sur une surface plane et stable, à l'abri de la lumière directe du soleil. La lumière UV intense peut provoquer une décoloration des plastiques. Placez votre équipement dans une zone avec des températures (78,7”) fraîches et une faible humidité.
- Page 25 COMMENT RÉGLER LE VÉLO D'INTÉRIEUR Le vélo d'intérieur peut être réglé pour un maximum de confort et d'efficacité. Les instructions ci-dessous décrivent une approche du réglage du vélo d'intérieur pour assurer un confort optimal à l'utilisateur et un positionnement idéal du corps mais vous pouvez choisir d'ajuster le vélo d'intérieur différemment.
- Page 26 CONTRÔLE DE RÉSISTANCE / FREIN D'URGENCE Le niveau de difficulté préféré en matière d'entraînement (résistance) peut être réglé par incréments précis en utilisant le levier de contrôle de la tension. Pour augmenter la résistance, poussez le levier de contrôle de la tension vers le sol. Pour diminuer la résistance, tirez le levier vers le haut. IMPORTANT : •...
- Page 27 2. N'utilisez PAS un équipement endommagé ni des pièces usées ou cassées. d'essuie-tout ou d'une autre solution approuvée par Matrix N'utilisez que des pièces de rechange fournies par votre revendeur local MATRIX. APRÈS CHAQUE (les produits de nettoyage doivent être exempts d'alcool UTILISATION 3.
- Page 28 122,4 x 56,4 x 102,8 cm / 48,2” x 22,2 x 40,5” de celui auquel le récepteur est connecté. * Assurez une largeur de dégagement minimale de 0,6 mètre (24 po) pour l'accès aux équipements MATRIX et leur contournement. • Consultez le revendeur ou un technicien radio / Veuillez noter que 0,91 mètre (36”) est la largeur de dégagement recommandée par l’ADA pour les...
- Page 29 Part # 1000411928 © 2018 Johnson Health Tech Rev 1.0 B...
