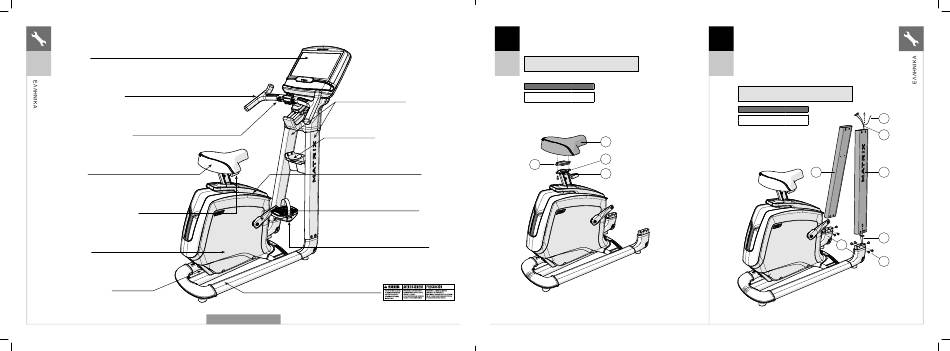

ΚΟΝΣΟΛΆ
U30
U50
ΧΕΙΡΟΛΆΒΕΣ ΠΆΛΜΟΥ
ΧΕΙΡΙΣΤΗΡΙΆ ΆΝΤΙΣΤΆΣΗΣ
ΚΆΘΙΣΜΆ
ΜΟΧΛΟΣ/ΔΙΆΚΟΠΤΗΣ
ΠΡΟΣΆΡΜΟΓΗΣ ΚΆΘΙΣΜΆΤΟΣ
ΚΆΛΥΜΜΆ
ΠΡΙΖΆ ΚΆΛΩΔΙΟΥ
ΤΡΟΦΟΔΟΣΙΆΣ
70
MXR20_AG_Bikes_r1_0_B.indd 70-71
MXR20_AG_Bikes_r1_0_B.indd 70-71
ΒΆΣΗ ΓΙΆ ΜΠΟΥΚΆΛΙ ΝΕΡΟΥ
ΑΠΕΙΚΟΝΙΖΕΤΑΙ ΤΟ U50
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 1.
1
B
Συνδέστε το ΚΑΘΙΣΜΑ (1) στη ΒΑΣΗ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (2)
χρησιμοποιώντας το ΒΡΑΧΙΟΝΑ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (3)
και 2 ΚΟΧΛΙΕΣ (A). Ρυθμίσεις ροπής: 9,5 Nm / 7 lb-ft.
U30
Σημείωση: Σφίξτε τους κοχλίες ομοιόμορφα εναλλάξ τους
U50
μπροστά και τους πίσω μέχρι να έχουν σφίξει πλήρως.
Εξαρτήματα για Βήμα 1
Περιγραφή
Ποσότητα
A
Κοχλίας
2
ΙΣΤΟΙ ΚΟΝΣΟΛΆΣ
3
ΆΝΩ ΠΩΜΆ
ΣΤΡΟΦΆΛΟΣ
ΠΕΝΤΆΛ
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 2.
2
B
Τραβήξτε προσεκτικά τα ΚΑΛΩΔΙΑ(4) μέσα από το ΔΕΞΙΟ ΙΣΤΟ ΤΗΣ
ΚΟΝΣΟΛΑΣ (6) χρησιμοποιώντας ΤΟ ΑΓΩΓΙΜΟ ΣΥΡΜΑ (5) που βρίσκεται
εντός του ΙΣΤΟΥ ΤΗΣ ΚΟΝΣΟΛΑΣ (6). Άπορρίψτε το αγώγιμο σύρμα.
C
Συνδέστε το ΔΕΞΙΟ ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (6) στο ΠΛΑΙΣΙΟ ΤΟΥ
U30
ΠΟΔΗΛΑΤΟΥ (8) χρησιμοποιώντας 5 ΚΟΧΛΙΕΣ (B).
U50
D
Συνδέστε τον ΑΡΙΣΤΕΡΟ ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (7) στο ΠΛΑΙΣΙΟ ΤΟΥ
ΠΟΔΗΛΑΤΟΥ (8) χρησιμοποιώντας 5 ΚΟΧΛΙΕΣ (B). Άφήστε τους κοχλίες
χαλαρούς μέχρι και μετά το βήμα 3.
Σημείωση: Προσοχή να μην συμπιέσετε τυχόν καλώδια ενώ
συνδέετε τον ιστό της κονσόλας.
Εξαρτήματα για Βήμα 2
Περιγραφή
Β
Κοχλίας
1
2
A
Ποσότητα
5
10
4
7
6
4
8
B
71
