5 Installation
5.7 Conduite d'air/de fumées
Les conduites d'air/de fumées suivantes, sont disponi-
bles en tant qu'accessoires et peuvent être combinées
avec l'appareil :
– Système concentrique en plastique, Ø 60/100 mm
– Système concentrique, en plastique, Ø 80/125 mm
– Système parallèle, en plastique, Ø 80/80 mm
Tous les appareils ecoTEC disposent d'un équipement
standardisé avec raccordement air/gaz d'échappement
Ø 60/100 mm. Le choix du système le mieux adapté se
fera en fonction de la situation particulière de montage
ou d'utilisation.
• Montez la conduite d'air/de fumées à l'aide de la noti-
ce de montage livrée avec l'appareil.

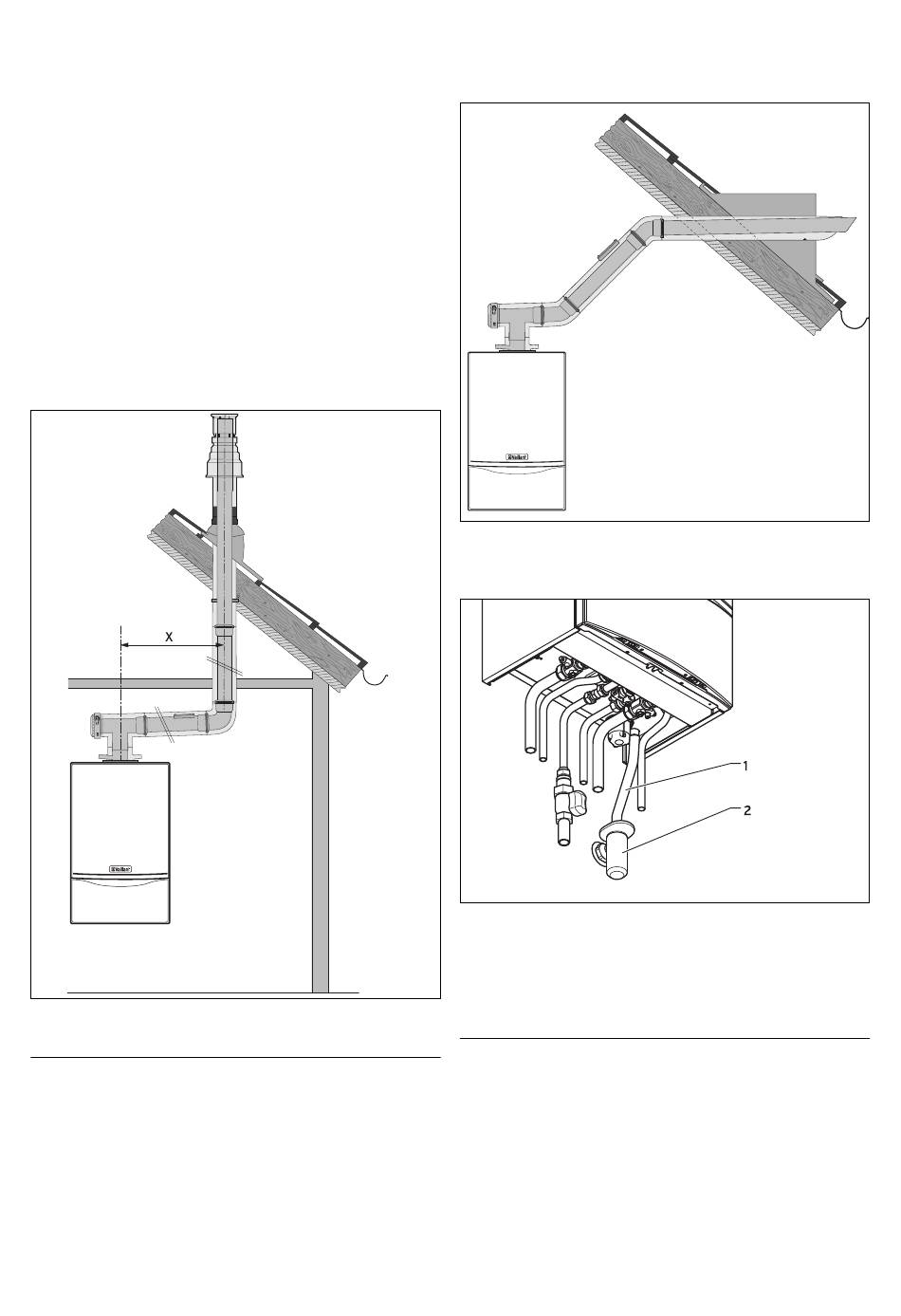

Fig. 5.7 Exemple de montage : traversée verticale du toit
Remarque !
h
Si X > 1 m, prévoir une ouverture de révision.
16
Fig. 5.8 Exemple de montage : traversée verticale du toit
5.8

Evacuation des condensats

Fig. 5.9 Evacuation des condensats
L'eau de condensation résultant de la combustion du
tube d'évacuation des condensats (1) dans un siphon (2)
du raccord jusqu'à raccord d'eaux usées vis une liaison
ouverte.
Attention !
a
Le tuyau d'évacuation de l'eau de condensation
ne doit pas être raccordé de manière étanche à
la conduite des eaux usées.
Notice d'installation et d'entretien ecoTEC - 0020010964_05
