5 Installatie
5.7

Verbrandingsluchttoevoer/rookgasafvoer

De volgende verbrandingsluchttoevoer/rookgasafvoer is
als toebehoren beschikbaar en kan met het toestel ge-
combineerd worden.
– concentrisch systeem, kunststof, Ø 60/100 mm
– concentrisch systeem, kunststof, Ø 80/125 mm
– parallel systeem, kunststof, Ø 80/80 mm
Standaard zijn alle ecoTEC toestellen uitgerust met een
verbrandingsluchttoevoer/rookgasafvoer Ø 60/100 mm.
De keuze van het meest geschikte systeem is afhankelijk
van de individuele inbouw of de toepassing.
• Monteer de verbrandingsluchttoevoer/rookgasafvoer
aan de hand van de bij dit toestel meegeleverde mon-
tagehandleiding.

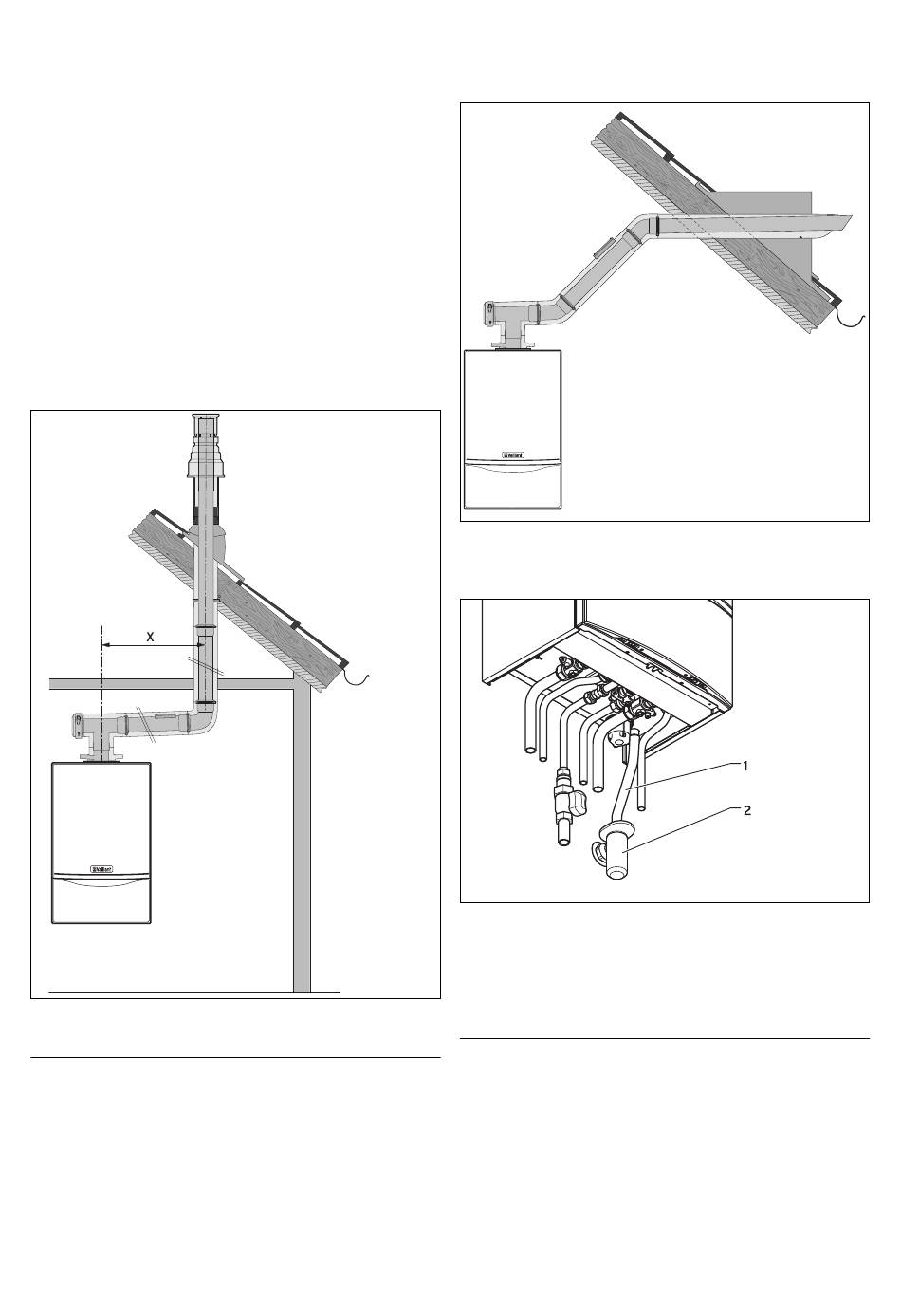

Afb. 5.7 Montagevoorbeeld: verticale dakdoorvoer
Aanwijzing!
h
Wanneer X > 1 m, moet een revisie-opening wor-
den voorzien.
16
Afb. 5.8 Montagevoorbeeld: horizontale dakdoorvoer
5.8

Condenswaterafvoer

Afb. 5.9 Condenswaterafvoer
Het condenswater dat bij de verbranding ontstaat,
wordt door de condenswaterafvoerbuis (1) via een open
verbinding naar een sifon (2) op de rioleringsaansluiting
geleid.
Attentie!
a
De condenswaterafvoerbuis mag mag geen ge-
sloten verbinding hebben met de rioleringslei-
ding.
Installatie- en onderhoudshandleiding ecoTEC - 0020010964_05
