4 Montage
schéma modifié

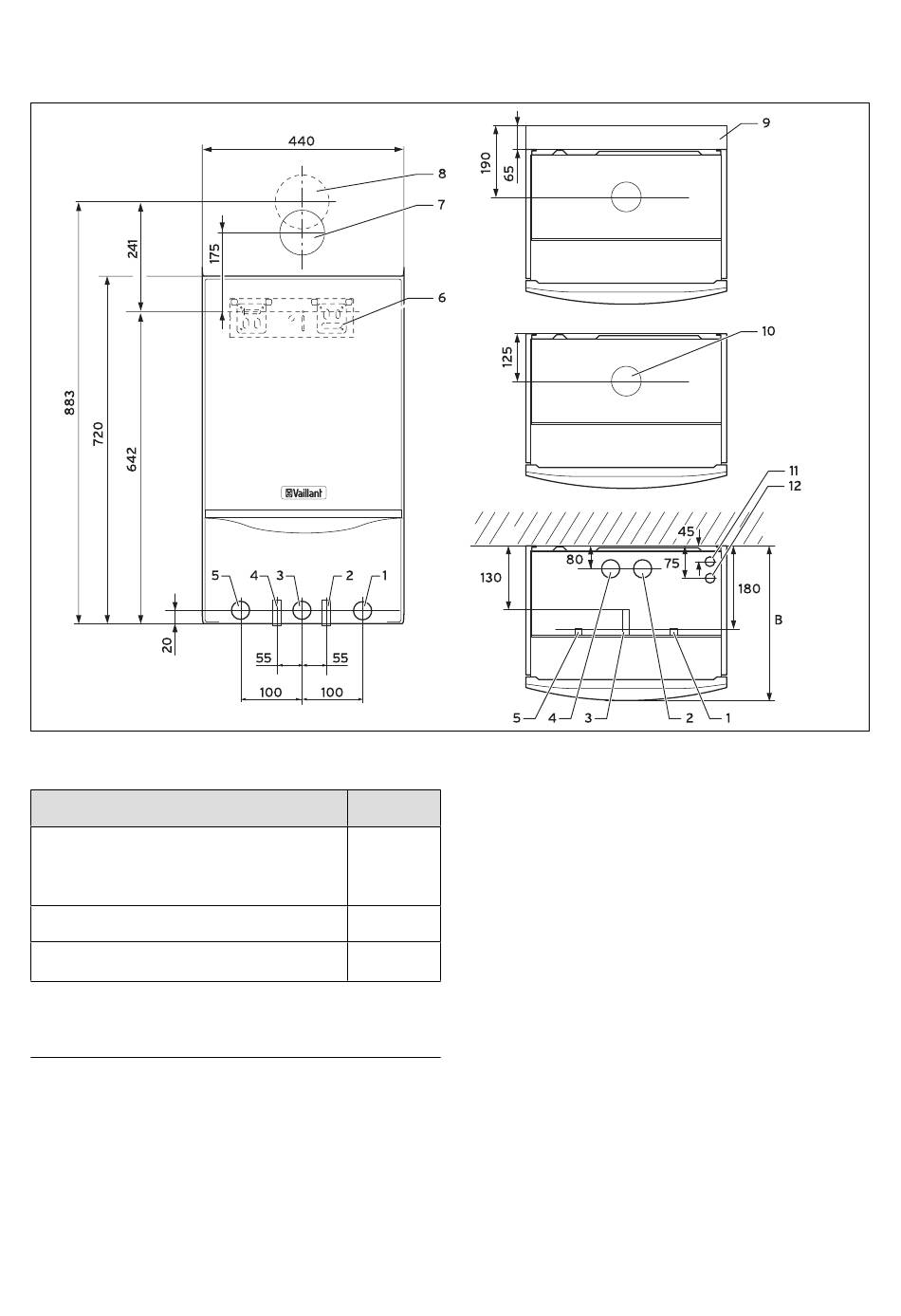

Fig. 4.4 Dimensions de raccordement en mm (appareil VC)
Profondeur du montage
ecoTEC plus VC BE 136/3-3
ecoTEC plus VC BE 256/3-3
ecoTEC plus VCW BE 226/3-3
ecoTEC plus VCW BE 286/3-3
ecoTEC plus VCW BE 296/3-5
ecoTEC plus VC BE 306/3-5
ecoTEC plus VCW BE 346/3-5
ecoTEC plus VC BE 376/3-5
ecoTEC plus VCW BE 376/3-5
Tabl. 4.4 Dimensions B pour la profondeur du montage condui-
te d'air/fumées sur les appareils VC et VCW
Remarque !
h
Le cadre d'écartement permet de poser les
conduites en amant du mur vers le haut de l'ap-
pareil. L'écart entre le mur et l'appareil aug-
mente ainsi de 65 mm.
10
Dimensions
B en mm
335
369
403
Notice d'installation et d'entretien ecoTEC - 0020010964_05
