5 Installation

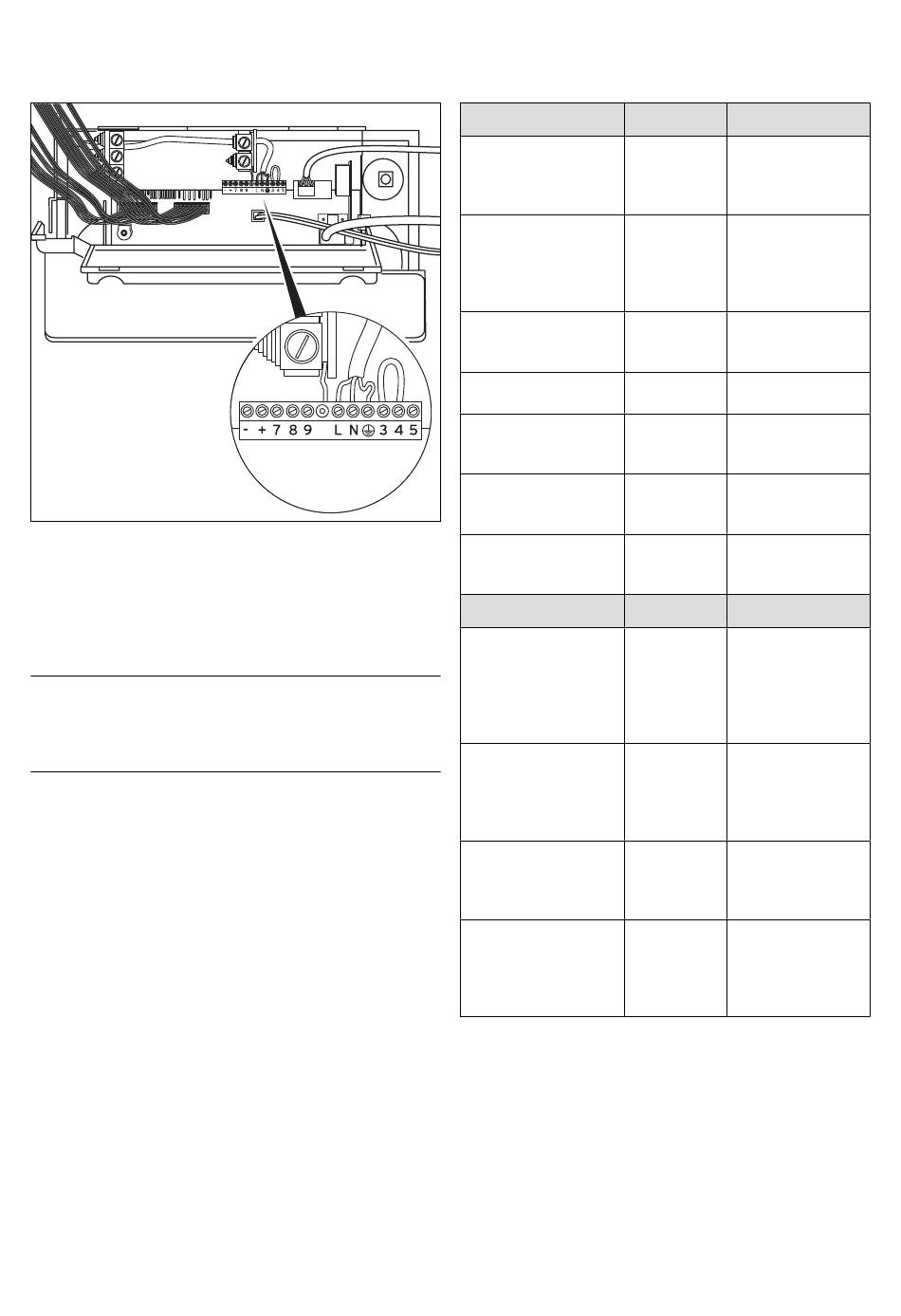

Fig. 5.11 Exemple de câblage
• Dénudez le câble de raccordement sur env. 2 - 3 cm,
et isolez les fils.
• Connectez les câbles de raccordement aux bornes à
vis correspondantes du système électronique confor-
mément au tabl. 5.1 et à la fig. 5.11.
Attention !
a
Ne pas raccordez les bornes 7, 8, 9 et eBUS
(+,-) à la tension du secteur ! Vous risqueriez
de détruire le système électronique !
Remarque !
h
Assurez-vous que les câbles de raccordement
sont mécaniquement solidement maintenus
dans les bornes à vis.
• Lorsque aucun thermostat horaire/d'ambiance n'est
utilisé, prévoir un pont entre les bornes 3 et 4 s'il n'y
en a pas. Veuillez retirer le pont si un thermostat ho-
raire/d'ambiance correspondant est raccordé aux bor-
nes 3 et 4.
• En cas de raccordement d'un régulateur de tempéra-
ture commandé par les conditions atmosphérique ou
d'un régulateur de température ambiante (bornes de
raccordement régulation continue 7, 8, 9 ou régula-
teur eBUS), le pont entre les bornes 3 et 4 doit être
maintenu.
• Refermez le couvercle arrière de la boîte électronique
et appuyez dessus jusqu'à ce que vous l'entendiez
s'enclencher.
• Ouvrez la boîte électronique et appuyez sur la boîte
avec les deux clips à droite et à gauche contre les ca-
rénages latéraux de l'appareil, jusqu'à ce que vous en-
tendiez un bruit d'enclenchement.
• Replacez l'habillage avant.
18
Régulateur N° réf.
calorMATIC 630 306 779
(régulateur triple circuit,
commandé par condi-
tions atmosphériques)
calorMATIC 400 307 409
(régulateur mono-circuit,
commandé par condi-
tions atmosphériques)
calorMATIC 360f (ther- 00 2001 8253
mostat d'ambiance)
calorMATIC 360 (ther- 307 406
mostat d'ambiance)
calorMATIC 330 (ther- 307 403
mostat d'ambiance)
VRT 40 300 662
(thermostat d'ambiance)
VRT 30 (Régulateur de 300 637
température ambiante
230 V)
Télécommunication N° réf.
vrnetDIALOG 830 00 2000 3988 GSM/GPRS, montage
vrnetDIALOG 840/2 00 2000 3983
vrnetDIALOG 860/2 (Int) 00 2000 3984
vrDIALOG 810/2 00 2002 3370
Tabl. 5.1 Régulateur
Notice d'installation et d'entretien ecoTEC - 0020010964_05
Raccordement
Montage mural,
bus à 2 fils
Montage dans la
boîte électronique
(„plug-and-play") ou
montage mural, bus
à 2 fils
régulateur radio,
récepteur montage
mural, bus à 2 fils
Montage mural,
bus à 2 fils
Montage mural,
connexion à 3 fils
bornes 7-8-9
Montage mural,
connexion à 3 fils
bornes 7-8-9
Montage mural,
connexion à 3 fils
bornes 3-4-5
Raccordement
dans la boîte électro-
nique („plug-and-
play")
ou montage mural,
bus à 2 fils
Montage mural,
bus à 2 fils,
ligne téléphonique
analogique, jusqu'à
16 appareils
Montage mural,
bus à 2 fils,
GSM/GPRS,
jusqu'à 16 appareils
Logiciel pour réglage
et recherche d'er-
reurs à l'aide d'un or-
dinateur pour appa-
reils eBUS
