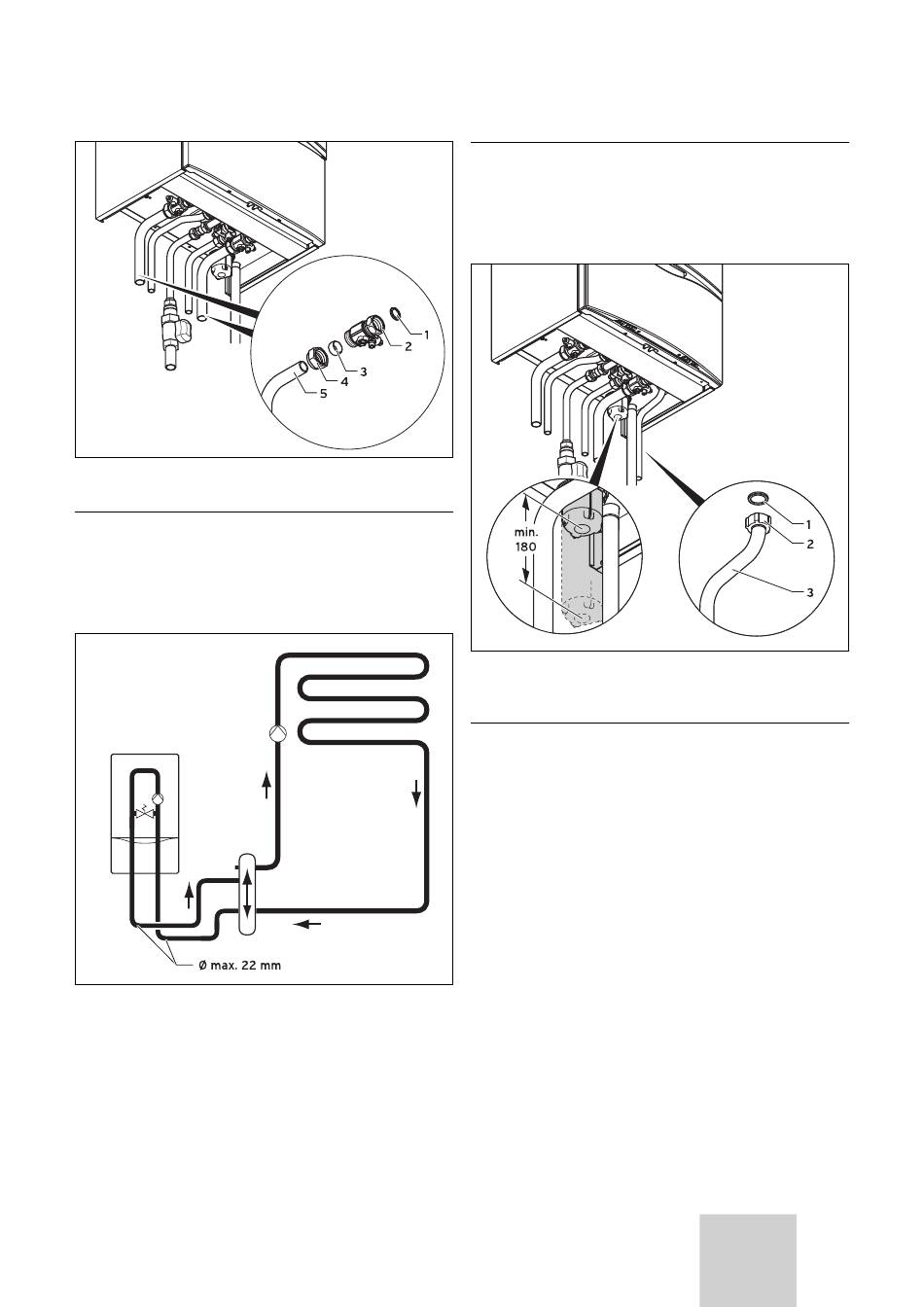

Fig. 5.4 Montage départ et retour chauffage (exemple: VCW plus)
Attention !
a
En cas de raccord d'un compensateur hydrauli-
que, veillez à ce que le diamètre des flexibles de
raccordement entre l'appareil et le compensa-
teur ne dépasse pas 22 mm.
Fig. 5.5 Diamètre des flexibles de raccordement en cas d'utili-
sation d'un compensateur hydraulique
Notice d'installation et d'entretien ecoTEC - 0020010964_05
Attention !
a
Pour l' ecoTEC VC/VCW 376 un vase d'expan-
sion chauffage doit être prévu sur l'installation
parce que il n'y en a pas dans l'appareil.
5.6
Soupape de sécurité installation de chauffage
Fig. 5.6 Montage du tuyau d'évacuation sur la soupape de sé-
curité (exemple : VCW plus)
Attention !
a
Lors de la mise en marche de l'appareil, le si-
phon d'eau de condensation doit être rempli
d'eau afin d'empêcher que des produits de com-
bustion puissent s'échapper par le siphon.
La conduite d'évacuation de la soupape de sé-
curité doit être installée de manière à ne pas
gêner lors de la pose et de la dépose de la par-
tie inférieure du siphon. Nous conseillons de ne
pas raccourcir le tuyau d'évacuation fourni.
Un espace de montage de 180 mm minimum
doit rester libre au-dessous du siphon.
La soupape de sécurité de l'installation du chauffage est
intégré dans l'appareil de chauffage.
• Insérez un joint (1) dans l'écrou-raccord (2) puis vissez
le tuyau d'évacuation (3) sur la soupape de sécurité.
• Veillez à ce que la conduite d'évacuation soit aussi
courte que possible et à ce qu'elle soit inclinée.
• Soyez prudent en positionnant l'extrémité de la
conduite. Personne ne doit être blessé en cas d'écou-
lement d'eau ou d'échappement de vapeur et aucun
câble ou autre composant électrique ne doit pouvoir
être endommagé. Veillez à ce que l'extrémité de la
conduite puisse être contrôlée visuellement.
Installation 5
