x4
Z569
M3x15mm
x2
Z725
M4x10mm
x1
72446
3 x 4.7 x 6mm
93326
x1
4-40 x 52mm
x1
Z517
M3 x 8mm

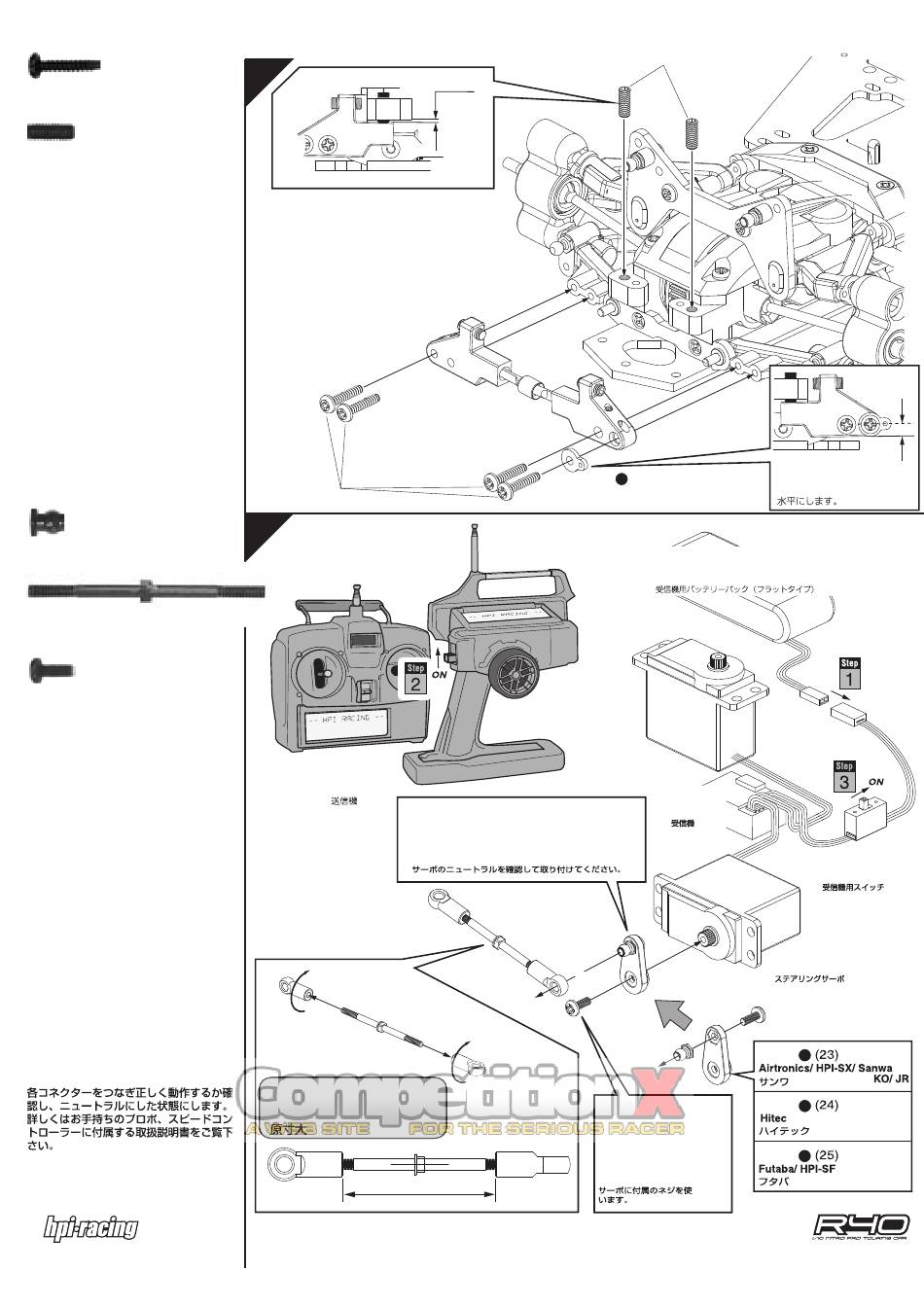

Connect radio gear prior to
installation to check for proper
operation. Make sure the servo
and trim settings are centered.
Refer to your radio's owners
manual for details on proper
setup.
Überprüfen Sie vor dem Einbau der
Fernsteueranlage die richtige
Funktion der einzelnen
Komponenten. Stellen Sie alle
Trimmungen am Sender auf neutral.
Bezüglich der Einstellung Ihres
Senders nehmen Sie ggf. die
dazugehörige Bedienungsanleitung
zur Hilfe.
Faire des essais de fonctionnement
de l'ensemble radio avant le montage.
Vérifier que les servos et les trims
sont au neutre.
Se reporter au manuel de votre
radio pour des instructions
détaillées.
35
Z569
36
Transmitter
Sender
Emetteur
Install when servo is neutral.
Verwenden Sie die montierten Bremsbacken von
Seite 12, Schritt 1.
Installer quand le servo est au
neutre.
A313
93326
Shown actual size
In Originalgröße abgebildet
Représenté à taille réelle
35mm
2mm
73483
A313
Use the screw that
came with servo.
Verwenden Sie die Schraube,
die mit dem Servo geliefert
wird.
Utiliser les vis
livrées avec le
servo.
28
Z725
Make it horizontal.
Horizontal einstellen.
7
Positionner à l'horizontale
5 Cell Receiver Battery Pack (flat style)
5-Zellen Empfängerakku (Straight Pack)
Batterie d'accumulateurs récepteur 5 cellules (type plat)
Receiver
Empfänger
Récepteur
Steering Servo
Lenkservo
Servo de direction
Z517
72446
73482
73482
73482
Receiver Switch
An/Aus-Schalter
Interrupteur réception
16
17
18
