x1
87085
x2
87086
x2
87108a
x2
87108b
x2
87108c
x2
Z216
M3x15mm
x2
Z663
M3
x3
72277
2x12mm
x2
72278
3x20mm
x1
72444
x1
B023
6x13x5mm
x1
Z245
E5
8
Z905
3mm
Z663
87086
87108a
Z216
9
19T
73477
/
1
3
73477
72277
B023
Z245
B
Z904
2mm
Z216
87108b
87108c
87108a
87085
Z663
87108c
87108b
b
72277
B
A
73477
2
15

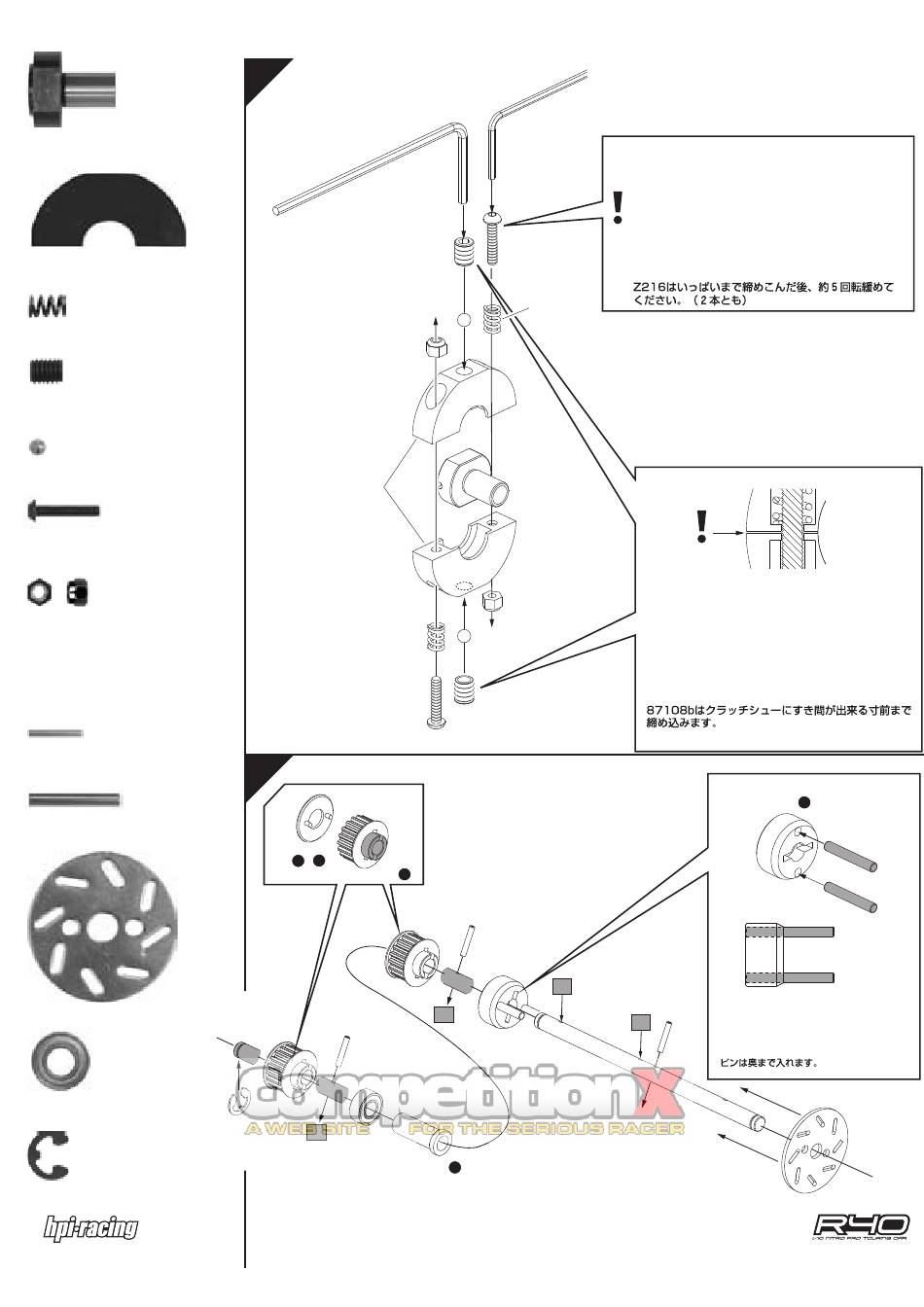

Tighten Z216 all the way and turn out for
about 5 turns(for Z216 on the both side).
Drehen Sie die Schraube Z216 ganz hinein und
dann wieder 5 Umdrehungen raus (auf beiden
Seiten).
Serrer la vis Z216 puis desserrer d'environ 5
tours (de chaque côté).
Screw in 87108b, leaving a very
narrow gap between the clutch shoes.
Schrauben Sie 87106b soweit ein, dass sich
nur noch ein kleiner Spalt zwischen den
Kupplungsbacken übrig bleibt.
Visser 87106b, en laissant un espace étroit
entre les sabots de l'embrayage.
73476
6
Insert the pins all the way.
72277
A
Drücken Sie die Stifte komplett ein.
Faites passer les goupilles
entièrement à travers.
75010
72278
72444
