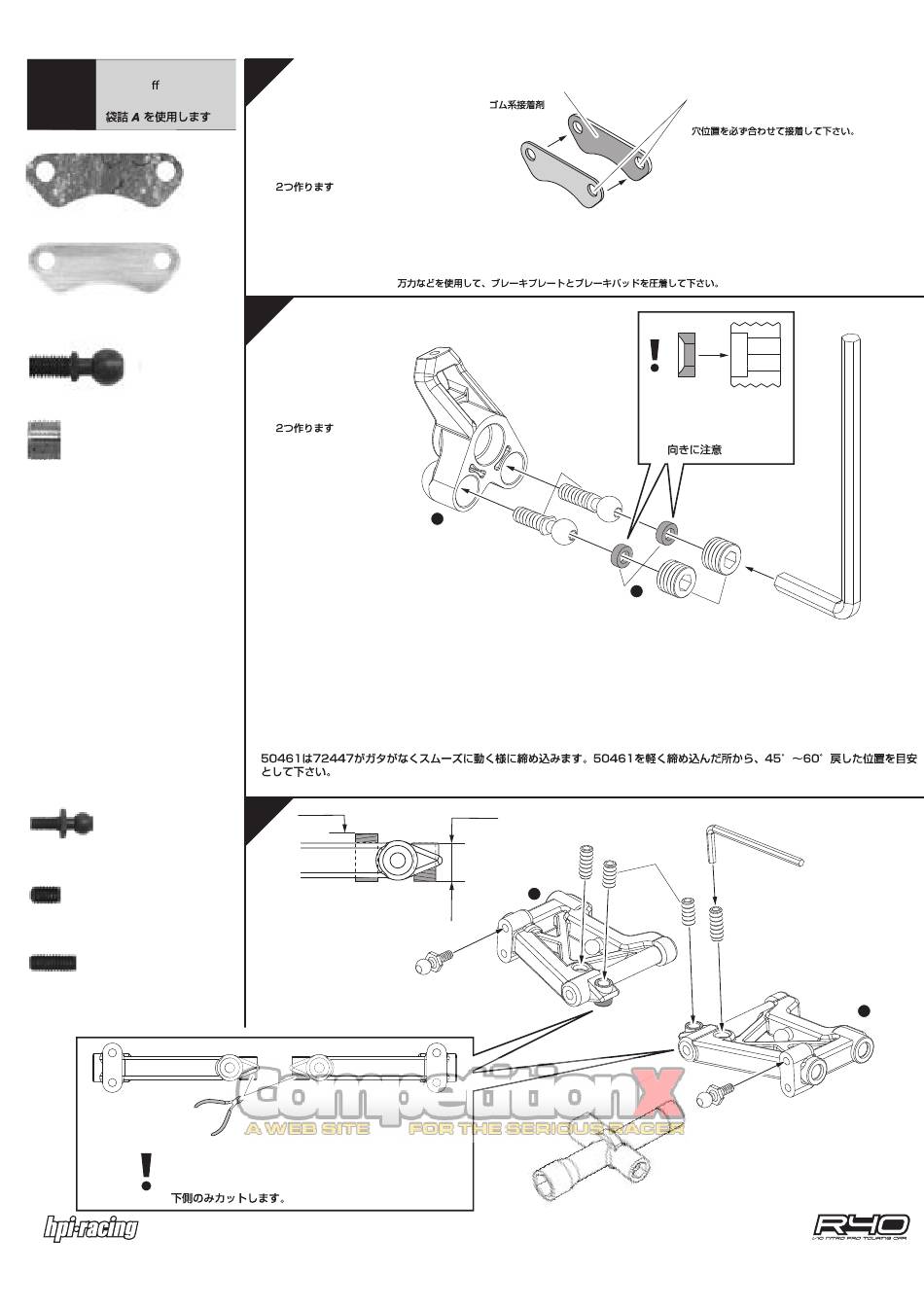

A
Open Bag A
Tüte A ö nen
Ouvrir le sachet A
x2
72441a
x2
72441b
x4
72447
7.9 x 18mm
x4
50461
x2
72448
4.7 x 14mm
x2
Z723
M4x6mm
x2
Z725
M4x10mm
Cut only the bottom part.
Nur den unteren Teil abschneiden.
Couper seulement la partie arrière.
1
2x
Build Two
Zwei Stück bauen
2 jeux
Use a clamp to hold the two pieces together firmly while drying.
Benutzen Sie eine Zange, um die beiden Teile während dem Trocknen zusammen zu drücken.
Utiliser un serre-joints pour maintenir les deux pièces serrées lors du séchage.
2
2x
Build Two
Zwei Stück bauen
2 jeux
73478
Tighten 50461 fully, then back out 1/8 turn, enough to allow 72447 to rotate smoothly with no slop.
Ziehen Sie 50461 komplett an und lösen sie dann die Schraube um 1/8 Umdrehung, damit sich 72447 frei
bewegen kann.
Serrer 50461 complètement, puis desserrer d'un huitième de tour de façon à ce que 72447 tourne sans à-coups.
3
2mm
Z725
Z723
72448
Rubber cement
Gummikleber
Colle de caoutchouc
72441b
72441a
72447
6
73478
7mm
Z725
73478
1
L
Z950
12
Align the holes before gluing them.
Richten Sie vor dem Kleben die Löcher aus.
Aligner les trous avant le collage
Note Direction
Richtung beachten
Noter la direction
2
50461
Z904
2mm
Z723
Z725
R
72448
Z907
5mm
73478
1
