Instalación y conexión
Instalación y conexión
DE
EN
Vista general de conectores
FR
La vista general de conexiones de los dispositivos
(Fig. 6, Fig. 7) muestra la posición de conexión de los
IT
conectores que se utilizan para sensores de tensión,
ES
contactos de relé y comunicación. Se muestra de
forma gráfica la posición de los pines por cada tipo de
PT
conector. Las tablas muestran la ocupación de los
pines con la señal correspondiente.
NL
f Consulte el capítulo "Vista general de las
SV
conexiones de los dispositivos" en la página 87.
FI
Conectores de medición de corriente
DA
Información
NO
Recuerde anotar las posiciones de conexión de los
EL
sensores de corriente, el tipo de los sensores de
corriente, su asignación de fases y la corriente
CZ
nominal del fusible de la fase, porque necesitará
HU
estos datos en la configuración del gestor de energía
(instalación doméstica).
PL
HR
Parámetros
SR
Conector
Fabricante
SK
Número de pieza del
SL
enchufe
ET
Número de pieza del
conector
LT
LV
Vista general de conectores J200/J300/J301
Los conectores de los sensores de corriente
RO
(J200, J300, J301) son idénticos y pueden
BG
conectarse de forma flexible en una de las
conexiones previstas (Fig. 6 - 2/3/4).
MK
88

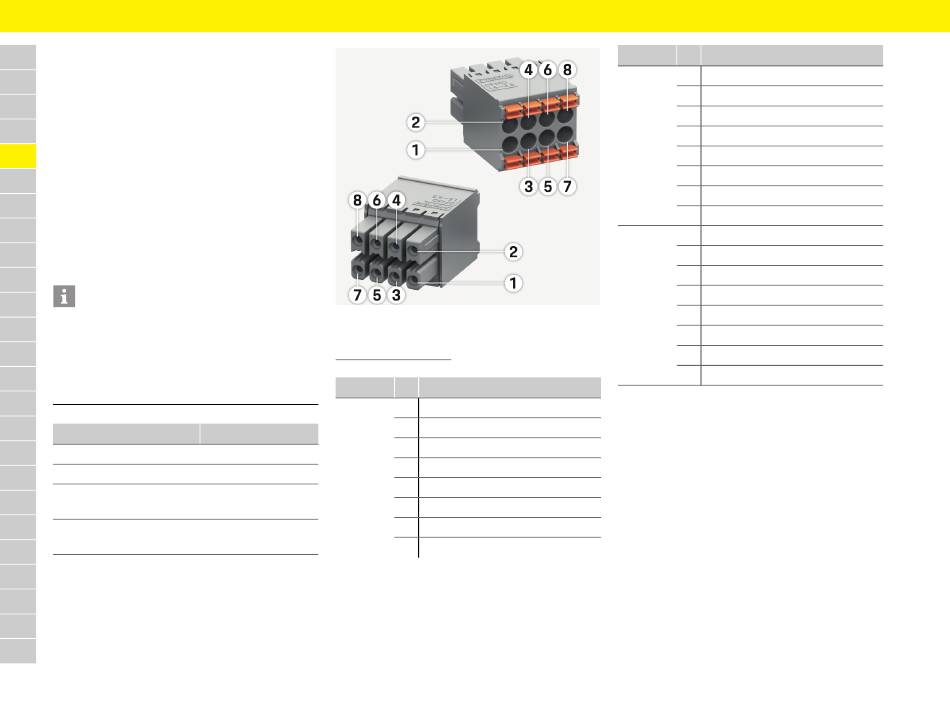

Fig. 8: Vista general J200/J300/J301
1 Pin 1
2 Pin 2
Conector Pin Señal
J200
Valor
J200/J300/J301
Phoenix Contact
1786853
1790124
1
Sensor de corriente 1 ("l", negro)
2
Sensor de corriente 1 ("k", blanco)
3
Sensor de corriente 2 ("l", negro)
4
Sensor de corriente 2 ("k", blanco)
5
Sensor de corriente 3 ("l", negro)
6
Sensor de corriente 3 ("k", blanco)
7
Sensor de corriente 4 ("l", negro)
8
Sensor de corriente 4 ("k", blanco)
Conector Pin Señal
J300
1
Sensor de corriente 5 ("l", negro)
2
Sensor de corriente 5 ("k", blanco)
3
Sensor de corriente 6 ("l", negro)
4
Sensor de corriente 6 ("k", blanco)
5
Sensor de corriente 7 ("l", negro)
6
Sensor de corriente 7 ("k", blanco)
7
Sensor de corriente 8 ("l", negro)
8
Sensor de corriente 8 ("k", blanco)
J301
1
Sensor de corriente 9 ("l", negro)
2
Sensor de corriente 9 ("k", blanco)
3
Sensor de corriente 10 ("l", negro)
4
Sensor de corriente 10 ("k", blanco)
5
Sensor de corriente 11 ("l", negro)
6
Sensor de corriente 11 ("k", blanco)
7
Sensor de corriente 12 ("l", negro)
8
Sensor de corriente 12 ("k", blanco)
En el caso del cable del sensor LEM (100 A), el cable
no es blanco sino blanco y negro.
