La connexion en parallèle des chaînes (composition en groupe) peut être effectuée en
amont des connecteurs d'entrée marqués « B » et/ou « C » à l'aide d'adaptateurs de con-
necteurs rapides Y appropriés. Dans ce cas, les fusibles d'entrée devront être remplacés par
des fusibles de taille adaptée pour les chaînes parallèles.

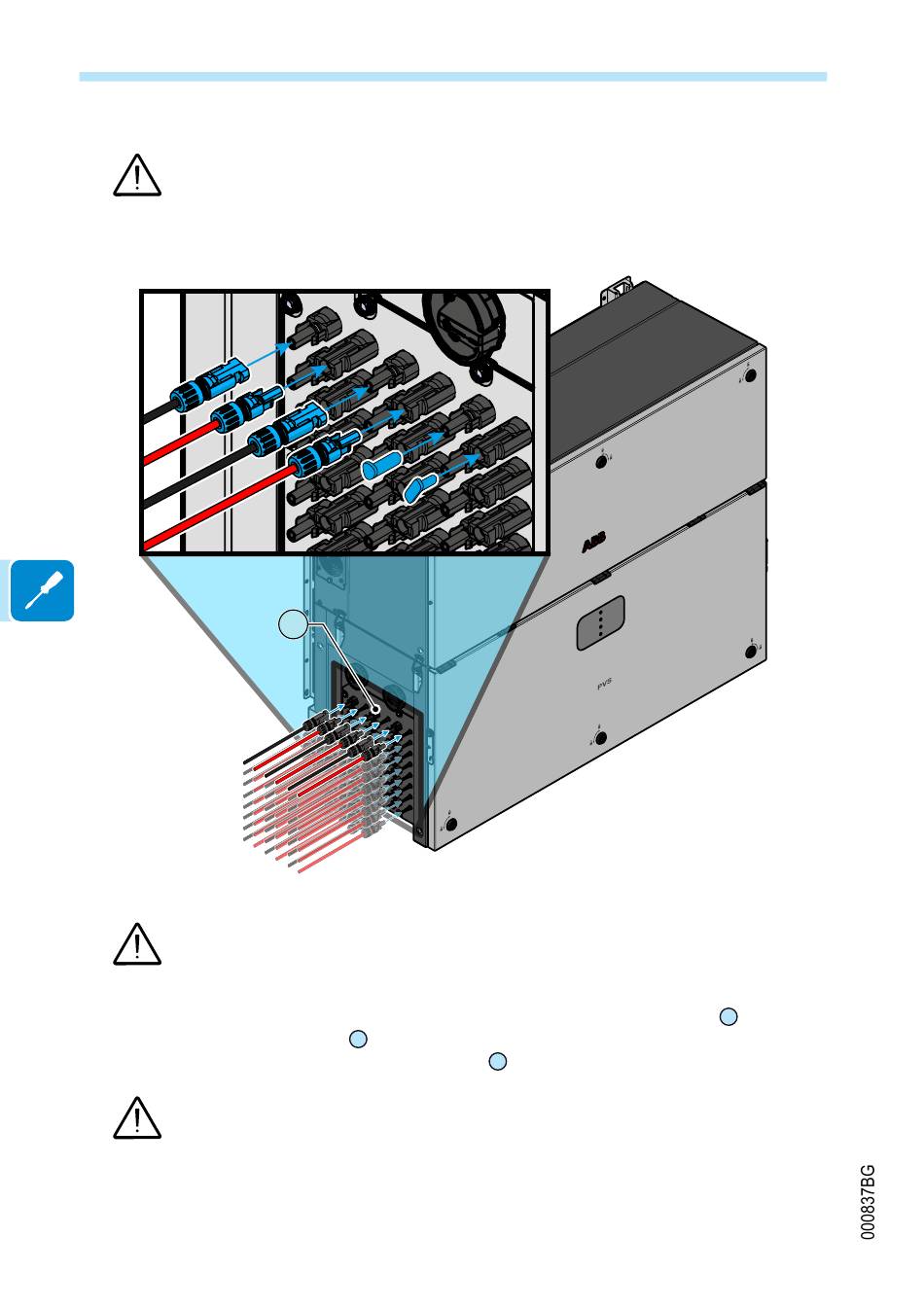

Connecter toutes les chaînes requises en vérifiant toujours l'étanchéité
des connecteurs.
16
Si aucune entrée de chaîne n'est requise, s'assurer que les capots sont installés sur les
connecteurs et installer les capots manquants.
En effet, l'onduleur doit être bien scellé et étanche et il convient de ne pas endommager les
connecteurs inutilisés pouvant être utilisés ultérieurement.
Les connexions peuvent aussi être réalisées avec le coffret de câblage
module de puissance , ce dernier étant raccordé plus tard lors de la mise en service. En
01
cas d'intervention sur le coffret de câblage
aux points suivants :
- présence d'une connexion de mise à la terre
- en cas d'installation en extérieur, le dessus du coffret de câblage doit toujours être protégé
par des capots de protection IP66 (accessoire en option dans le kit d'installation PVS, à
commander séparément). Pour plus d'informations sur les procédures d'installation, voir
le chapitre « Installation de caches de protection IP66 pour les ouvertures du coffret de
câblage (installation durable) ».
alors qu'il est dissocié, veiller particulièrement
02
- 78 -
5 - Installation
dissocié du
02
