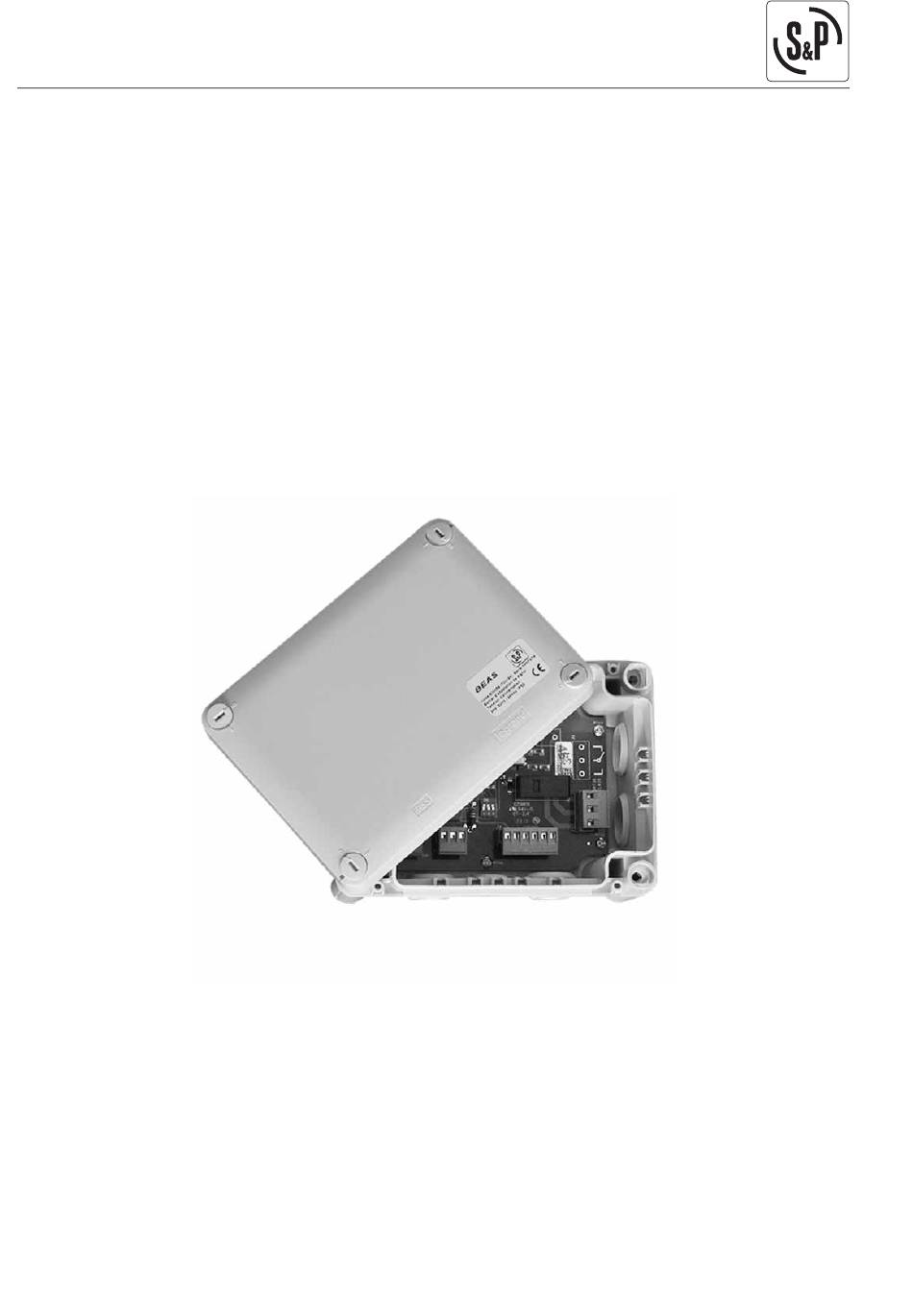

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | BEAS Boîtier électronique d'adaptation de signal NT_508706_BEAS_190304...
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRALITÉS........................... 2 Avertissements ......................... 2 Consignes de sécurité ......................3 Réception – Stockage ......................3 Garantie ............................ 3 PRÉSENTATION PRODUIT ....................... 4 Description..........................4 Principe de fonctionnement ...................... 4 INSTALLATION ..........................4 Dimensions (en mm) ........................ 4 Choix emplacement ........................4 Caractéristiques techniques ..................... -
Page 3: Consignes De Sécurité
1.2 Consignes de sécurité La mise en œuvre de cet appareil, les réglages et toute intervention doivent être eff ectués par un électri- cien professionnel appliquant les règles de l’art, les normes d’installation et les règlements de sécurité en vigueur (NF C 15-100,…) ; elle doit être conforme aux prescriptions relatives à la CEM et à la DBT. Avant la mise sous tension, vérifi... -
Page 4: Présentation Produit

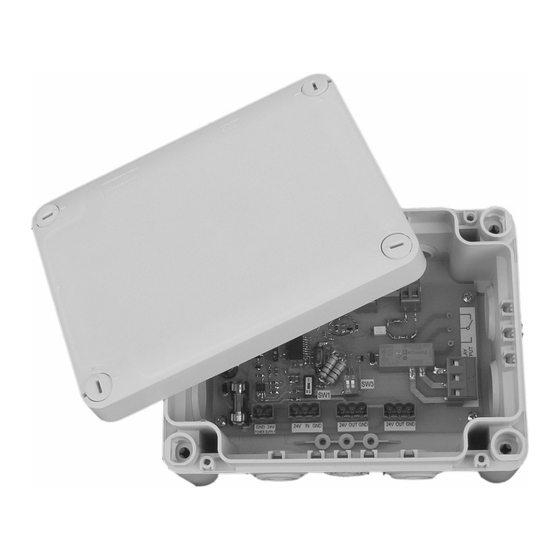

PRÉSENTATION PRODUIT 2.1 Description • Boîtier en Polypropylène gris clair. • Entrée analogique ou contact sec. • 2 types de signaux possibles pour l’entrée analogique : courant 0-20mA ou tension 0-10Vdc. • Sortie 0-10Vdc pour commander des variateurs ou des registres motorisés + contact sec inverseur pour commander des variateurs ou des moteurs multi-vitesses. -
Page 5: Raccordement Électrique Et Réglages
Sortie « J3 » = 24Vdc entre GND et +24V : Courant maxi disponible 120mA. Sorties « J4 » = 24Vdc entre GND et 24V : Courant maxi disponible 100mA. Si le BEAS est alimenté en 24V 50/60Hz : Sortie « J3 » = 32Vdc entre GND et +24V : Courant maxi disponible 120mA. -
Page 6: Réglage D'usine
4.2 Réglage d’usine Il répond à la majorité des cas rencontrés : • Entrée analogique courant 0-20mA (pour raccordement d’une sonde CO2) sur bornier « J3 » (entre GND et IN) (switch S1.1 sur « ON » ; S1.2 et S1.3 sur « OFF »). •... -
Page 7: Plage De Réglage Possible De La Sortie Analogique
4.4 Plage de réglage possible de la sortie analogique 0V ≤ Smin < 10Vdc Smin < Smax ≤ 10Vdc Valeurs usine : Smin = 0V ; Smax = 10V. Procédure à suivre pour la modifi cation des réglages d’usine : •... -
Page 8: Gestion Des Déchets
