5.2.3
Câble souple Flexible Fiber Optic

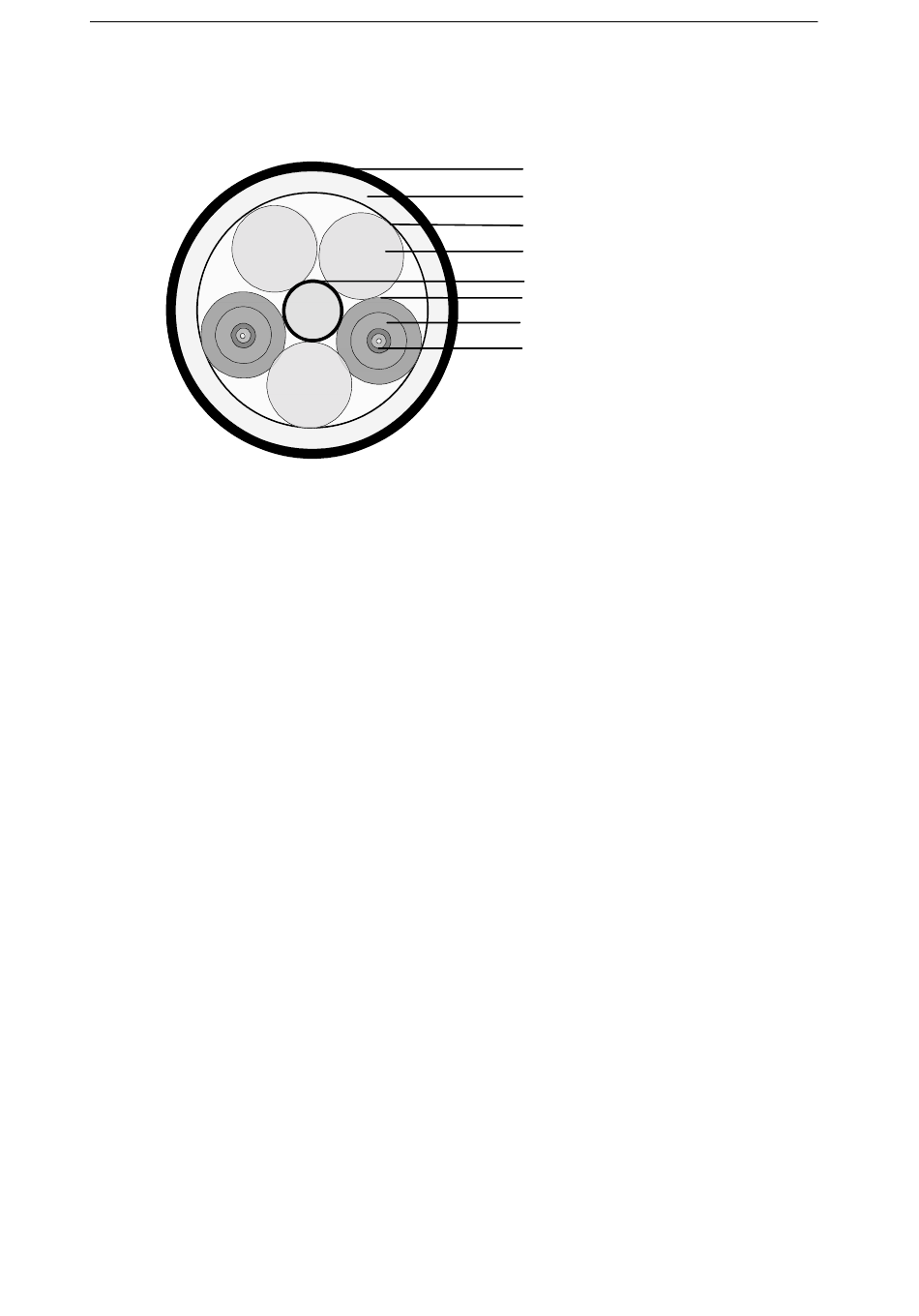

Figure 5-3
Structure du câble souple
Câble souple Flexible Fiber Optic 6XV1820-6****
Le câble souple Flexibel Fiber Optic se compose de 2 fibres multimodes à gradient
d'indice du type 62,5/125 !m. Les fils de bourrage intégrés confèrent au câble une
section ronde.
La gaine externe porte à intervalles d'environ 50 cm la mention "SIEMENS SIMATIC
NET FLEXIBLE FIBER OPTIC 6XV1 820-6AH10". Des repères de longueur,
constitués d'un trait vertical tous les mètres et d'un nombre à 4 chiffres, facilitent
l'estimation de la longueur d'un câble posé.
Caractéristiques
Le câble souple Flexible Fiber Optic possède les caractéristiques suivantes :
S Grande souplesse (100 000 cycles de flexion à un rayon de courbure de 150 mm
min.)
S Contient des halogènes
S Disponible au mètre jusqu'à une longueur de 2000 m
S Prééquipé de 4 connecteurs BFOC, disponible en longueurs définies jusqu'à 650
mètres
SIMATIC NETRéseaux Industrial Twisted Pair et Fiber Optic
6GK1070−1BA10−0AA2
Constituants passifs pour réseaux
Gaine externe
Fibres aramide
Non−tissé/câblage
Fils de bourrage
Fils pilotes
Gaine interne
Fibres aramide
Fibre de verre G 62,5/125 !m
Flexible Fiber Optic
5-9
