Vue d'ensemble du produit
Joint de séparation

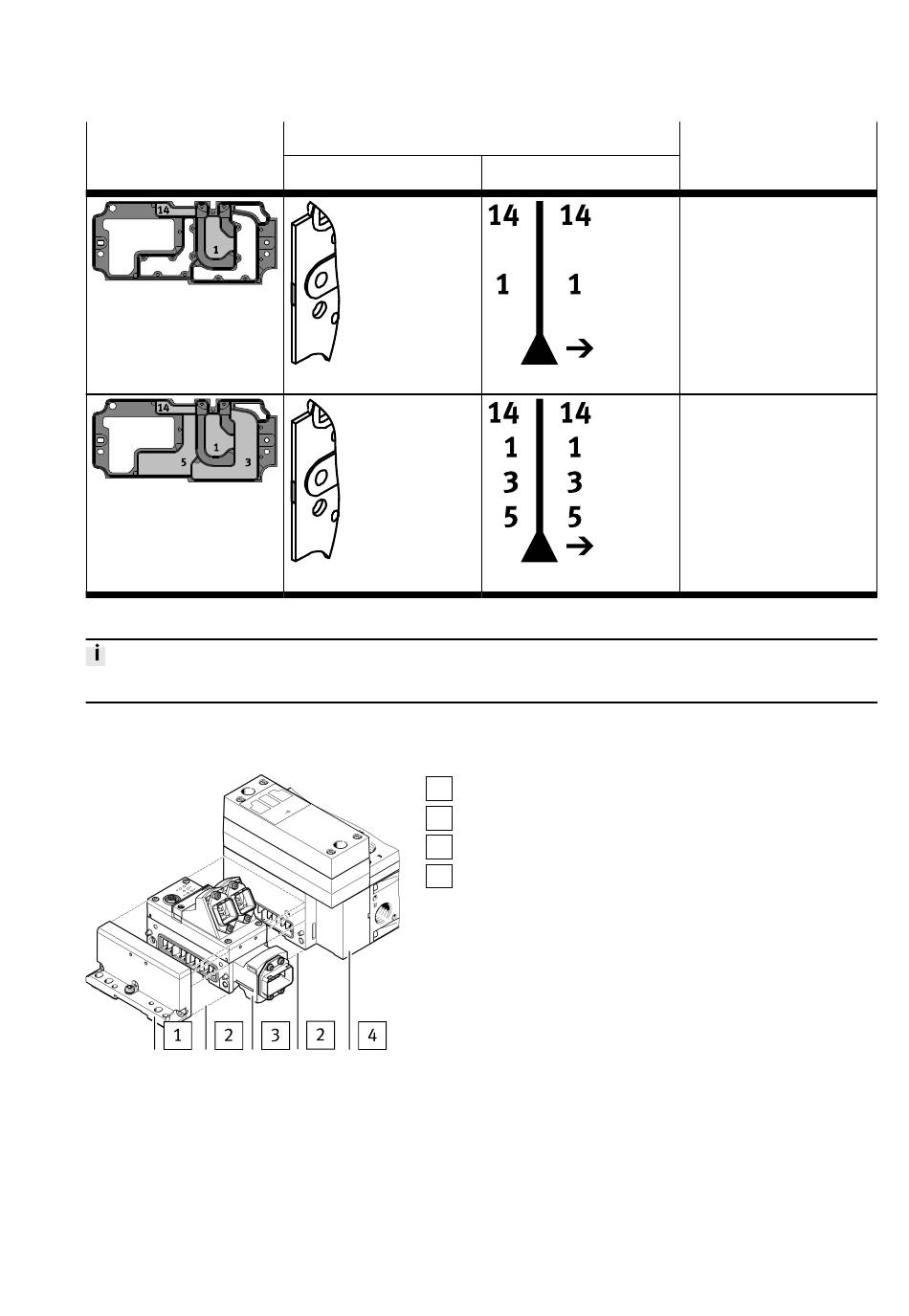

Tab. 23 Marquage des canaux séparés
Informations complémentaires è Formation de zones de pression.
5.2.2
Composants électriques
Fig. 25 Raccordement électrique du terminal de distributeurs
Le raccordement électrique du terminal de distributeurs au terminal CPX s'effectue via la connexion
pneumatique.
5.2.2.1
Interface pneumatique
L'interface pneumatique relie le terminal CPX à la partie pneumatique du terminal de distributeurs. En
fonction de la variante de l'interface pneumatique, jusqu'à 3 zones de tension sûres peuvent être
Festo — VTSA-F-CB — 2020-01
Marquage
Joint de séparation
Marque rouge
Marque verte
1 Plaque d'extrémité gauche (terminal CPX)
2 autres modules CPX (en option)
3 Nœud de bus
4 Interface pneumatique
Embase juxtaposable
canaux séparés
Conduit d'air de com-
mande (14)
Goulotte d'alimentation
(1)
Conduit d'air de com-
mande (14)
Goulotte d'alimentation
(1)
Canaux d'échappement
(3) et (5)
47
