Installation

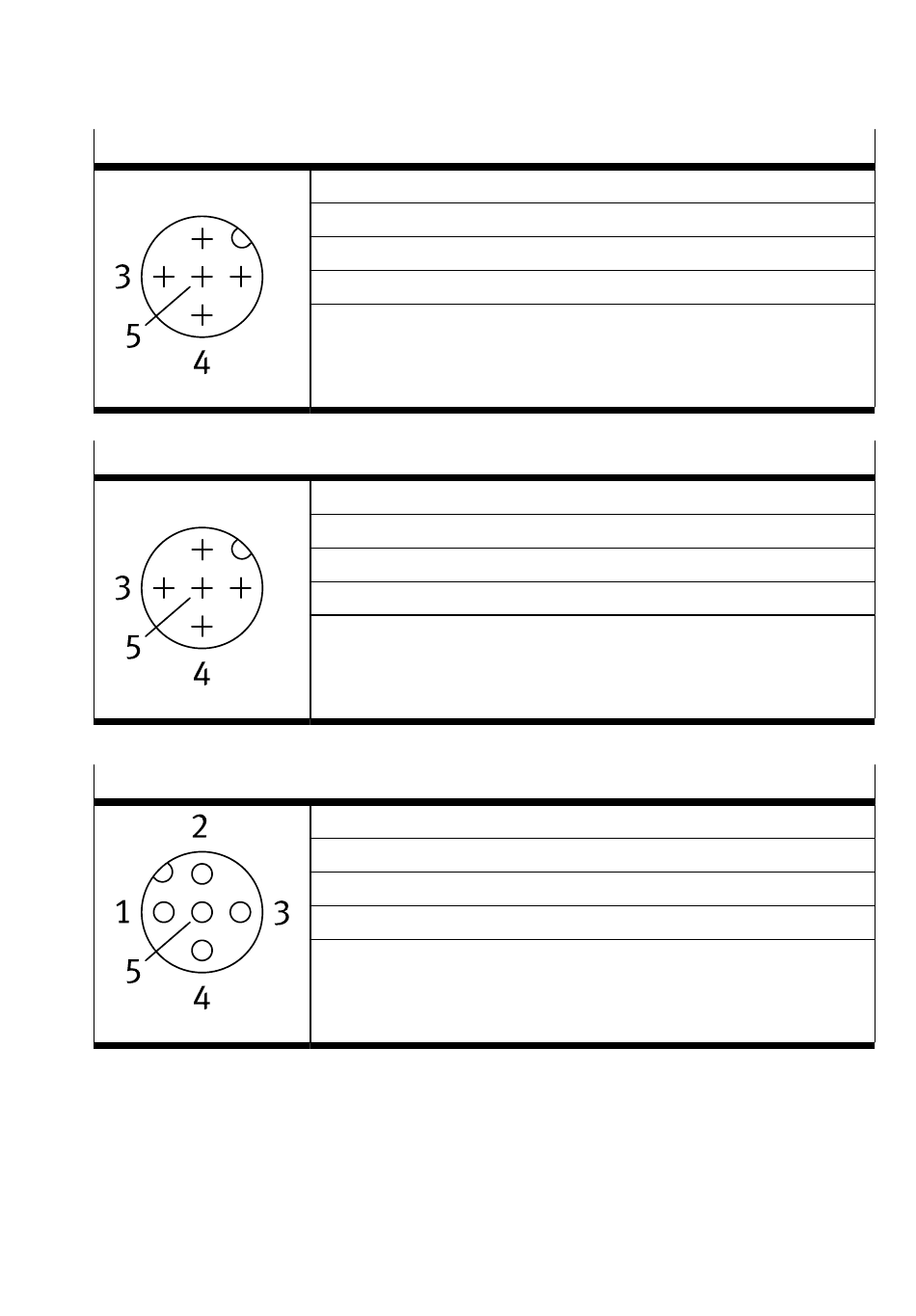

Affectation des broches du connecteur mâle X1
Tab. 33 Affectation des broches de l'interface pneumatique VABA-S6-1-X2-3V-CB
Affectation des broches du connecteur mâle X2
Tab. 33 Affectation des broches de l'interface pneumatique VABA-S6-1-X2-3V-CB
Affectation des broches du connecteur femelle X1
1) Tension UVAL non activée, utilisable pour l'alimentation de systèmes de puissance intelligents (alimentation auxiliaire)
2) Toutes les tensions de sortie sont également dérivées du rail de contact interne UVAL.
Tab. 34 Affectation des broches de l'interface pneumatique VABA-S6-1-X2-F2-CB
Festo — VTSA-F-CB — 2020-01
1 : non affectée
2 : non affectée
3 : 0 V CH1
4 : +24 V CH1
5 : terre fonctionnelle
1 : non affectée
2 : non affectée
3 : 0 V CH2
4 : +24 V CH2
5 : terre fonctionnelle
1 : 0 V CH2
1)
1)
2 : +24 V CH2
3 : F–DO(M) CH2
2)
2)
4 : F–DO(P) CH2
5 : terre fonctionnelle
73
