Installation

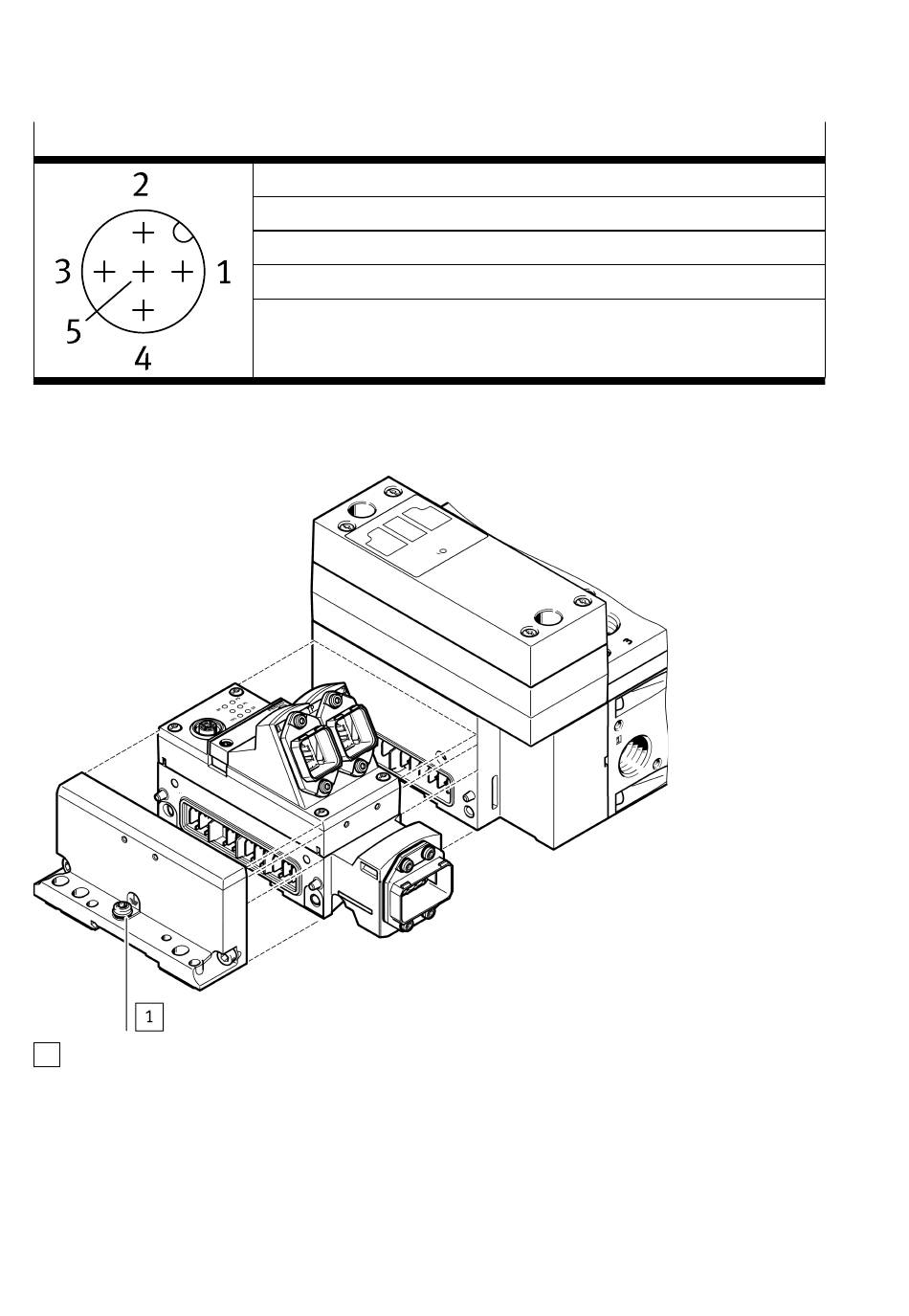

Affectation des broches du raccord M12 du distributeur d'air de pilotage
Tab. 35 Affectation des broches du raccord M12 du distributeur d'air de pilotage
8.2.1.3
Mise à la terre du terminal de distributeurs
1 Borne de terre
Fig. 43 Borne de terre
–
Relier la borne de terre au moyen d'un câble de basse impédance (câble court avec section large)
au potentiel de terre.
–
Informations complémentaires è Description du système CPX (CPX-SYS-....).
74
1 : +24 V SENS
2 : non affectée
3 : 0 V SENS
4 : SENS OUT
5 : non affectée
Festo — VTSA-F-CB — 2020-01
