Festo VTSA-F-CB Traduction De La Notice Originale page 120

Caractéristiques techniques
VABF-S2/S1...
7
6
5
4
3
2
1
0
0 250 500 750 1000 1250 1500 1750 2000 2250

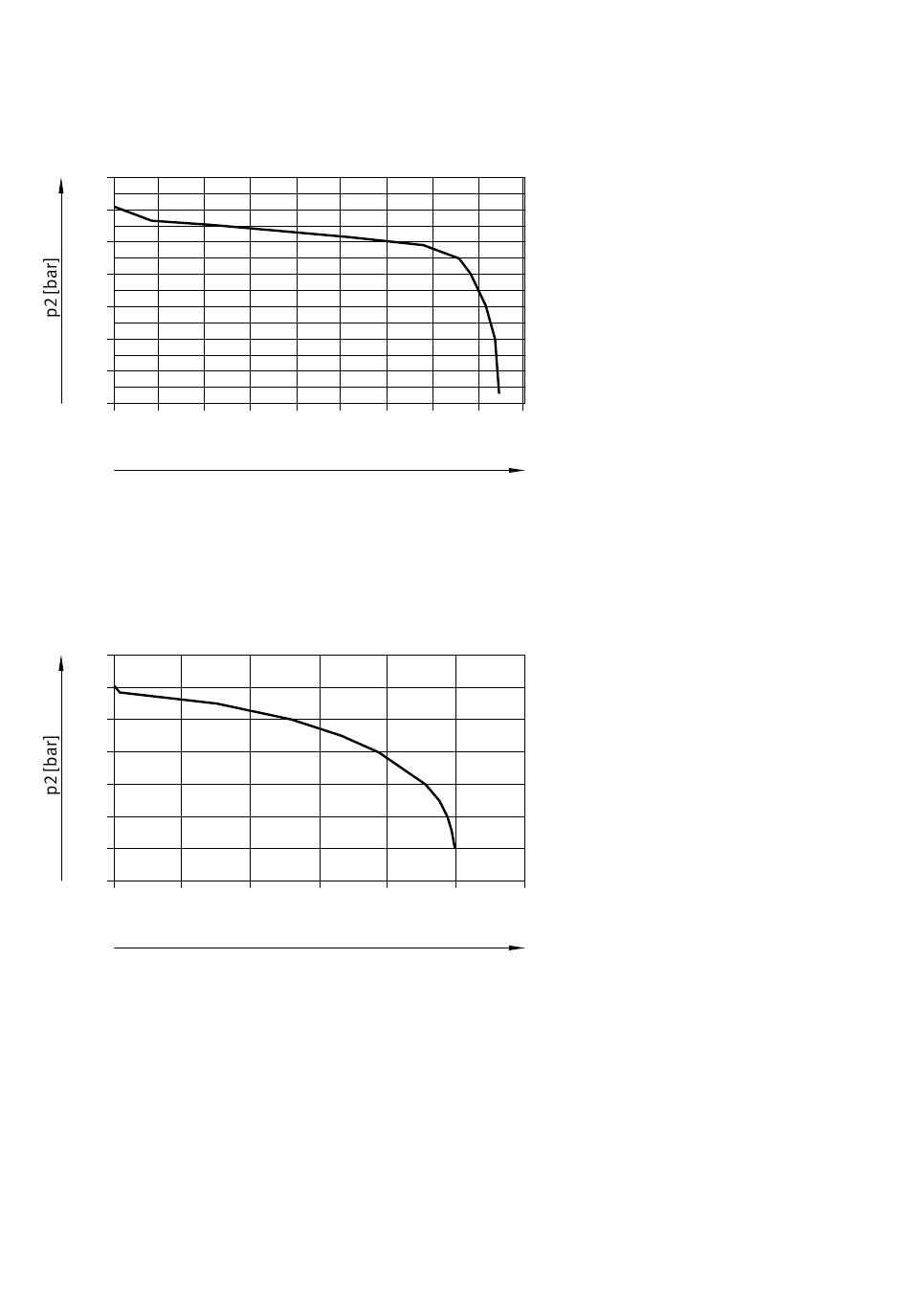

Fig. 72 Débit qn en fonction de la pression de sortie p2 pour plaques de manodétendeur (plaques de
détendeurs AB) pour le raccord (2), (4) ou les raccords (4/2), pression d'alimentation 10 bar, pression
régulée réglée 6 bar, largeur 42 mm
VTSA Baubreite 52mm (ISO 2)
7
6
5
4
3
2
1
0
0 1000
Fig. 73 Débit qn en fonction de la pression de sortie p2 pour plaques de manodétendeur (plaques de
détendeurs AB) pour le raccord (2), (4) ou les raccords (4/2), pression d'alimentation 10 bar, pression
régulée réglée 6 bar, largeur 52 mm
120
qn [l/min]
2000 3000 4000
qn [l/min]
5000 6000
Festo — VTSA-F-CB — 2020-01
