Vue d'ensemble du produit
Moment
Description
t
Point de commutation de l'état sous pression à l'état à l'échappement dans le
8
canal (1)
Tab. 16
1 Pression de service en bar
2 purge libre (avec silencieux)

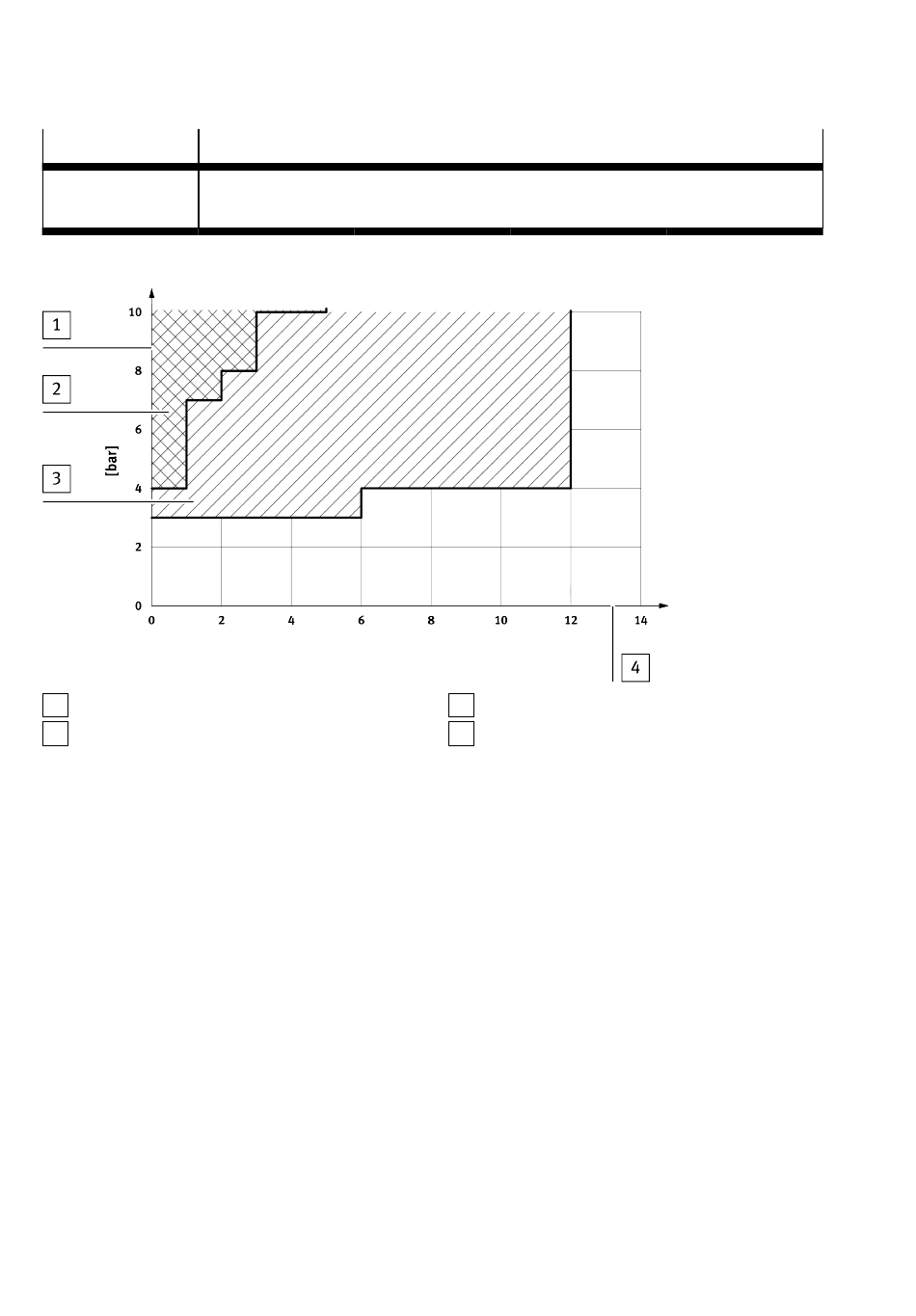

Fig. 15 Pression de service du distributeur de mise en pression progressive en fonction du nombre de
distributeurs
Les temps dépendent du volume à remplir (configuration du terminal de distributeurs).
Le processus de démarrage se déroule en 2 étapes :
Le canal (1) du terminal de distributeurs est sous pression.
Le temps de mise sous pression t
Si le distributeur de mise en pression progressive est utilisé pour l'alimentation en air de com-
mande, le canal (14) est immédiatement alimenté avec la pression de service complète.
Lorsque la pression de service dans le canal (1) atteint la moitié de la pression de service, le dis-
tributeur de mise en pression progressive libère le plein débit.
Procédure d'arrêt/Échappement
Si la tension d'alimentation est coupée ou si la sortie est coupée via la commande, le distributeur de
mise en pression progressive bloque l'alimentation pneumatique. Le canal (1) est mis à l'échappe-
ment via le distributeur de mise en pression progressive.
Si le distributeur de mise en pression progressive est utilisé pour l'alimentation en air de commande,
le canal (14) est également mis à l'échappement via le distributeur de mise en pression progressive.
34
3 avec remplissage (volume = 100 ml)
4 Nombre de distributeurs commutant simul-
tanément
peut être réglé à l'aide de la vis d'étranglement 4.
4
