Vue d'ensemble du produit
5.2.1.1
Distributeurs
Le terminal de distributeurs peut être équipé des distributeurs suivants :
–
Distributeurs 5/2
–
Distributeurs à position intermédiaire 5/3
–
Distributeurs 2x 2/2
–
Distributeurs 2x 3/2
Les emplacements de distributeur non occupés doivent être fermés avec des plaques d'obturation.
Largeurs des distributeurs
Code de type
VSVA-...-A2-...
VSVA-...-A1-...
VSVA-...-D1-...
VSVA-...-D2-...
Tab. 8 Largeurs des distributeurs
Les largeurs peuvent être combinées sans plaque d'adaptation.
Certaines fonctions de vanne ne sont disponibles que dans certaines largeurs.
Marquage des distributeurs
Un code d'identification est imprimé sur le dessus de chaque distributeur. Les codes d'identification
permettent de déterminer l'équipement des terminaux de distributeurs.
Les désignations des raccords et éléments de commande peuvent différer de la désignation logique
des symboles de commutation. Les désignations des raccords et éléments de commande sont égale-
ment indiquées entre parenthèses.

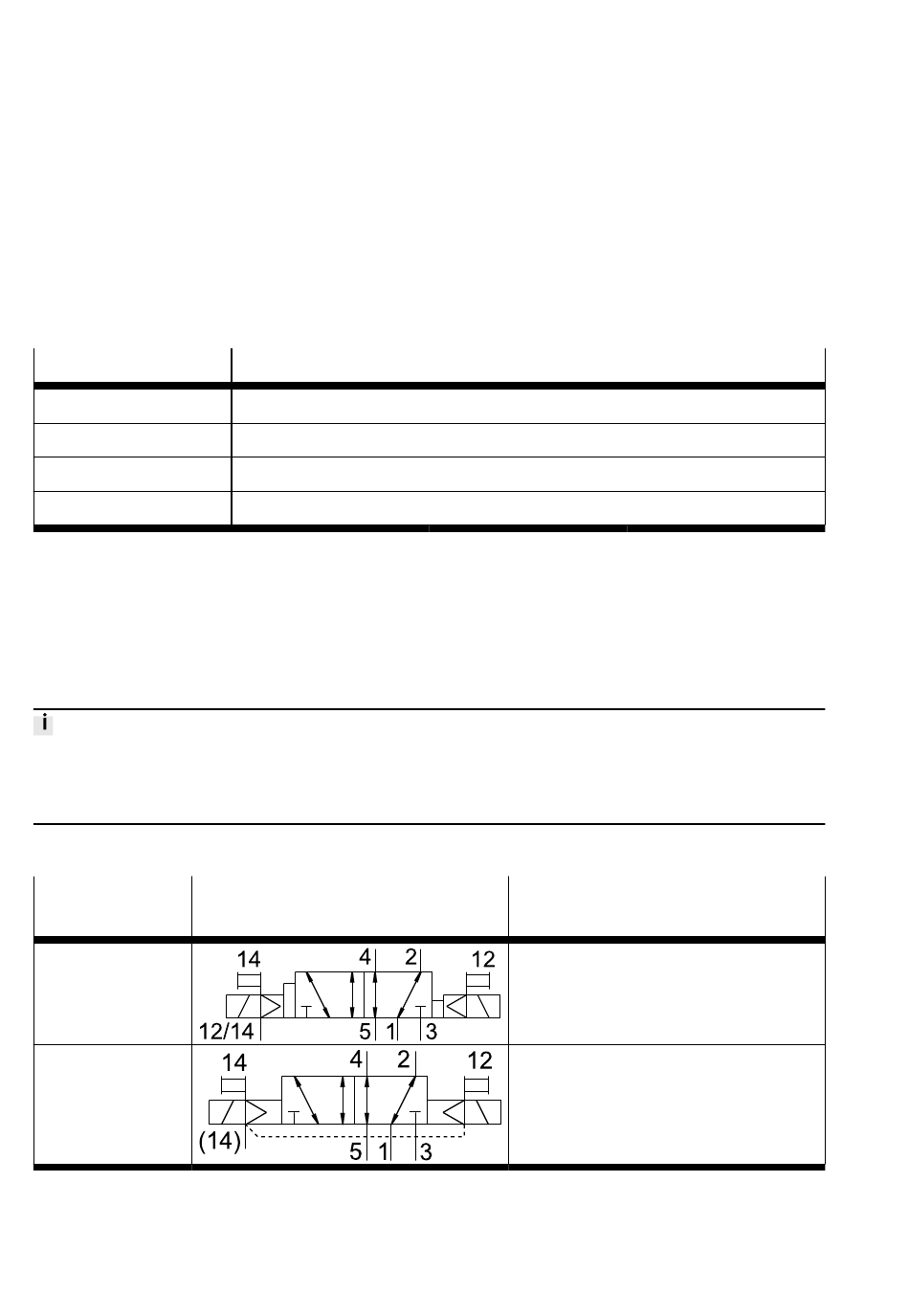

Variantes des distributeurs 5/2
Code d'identifica-
Symbole de commutation
tion
D
J
26
Largeurs
18 mm
26 mm
42 mm
52 mm
Description
Distributeur 5/2, bistable
–
dominante via le raccord 14 du cô-
té commande
Distributeur 5/2, bistable
Festo — VTSA-F-CB — 2020-01
