Caractéristiques techniques
Diagrammes de débit des embases avec limiteur de débit
1 Largeur 26 mm

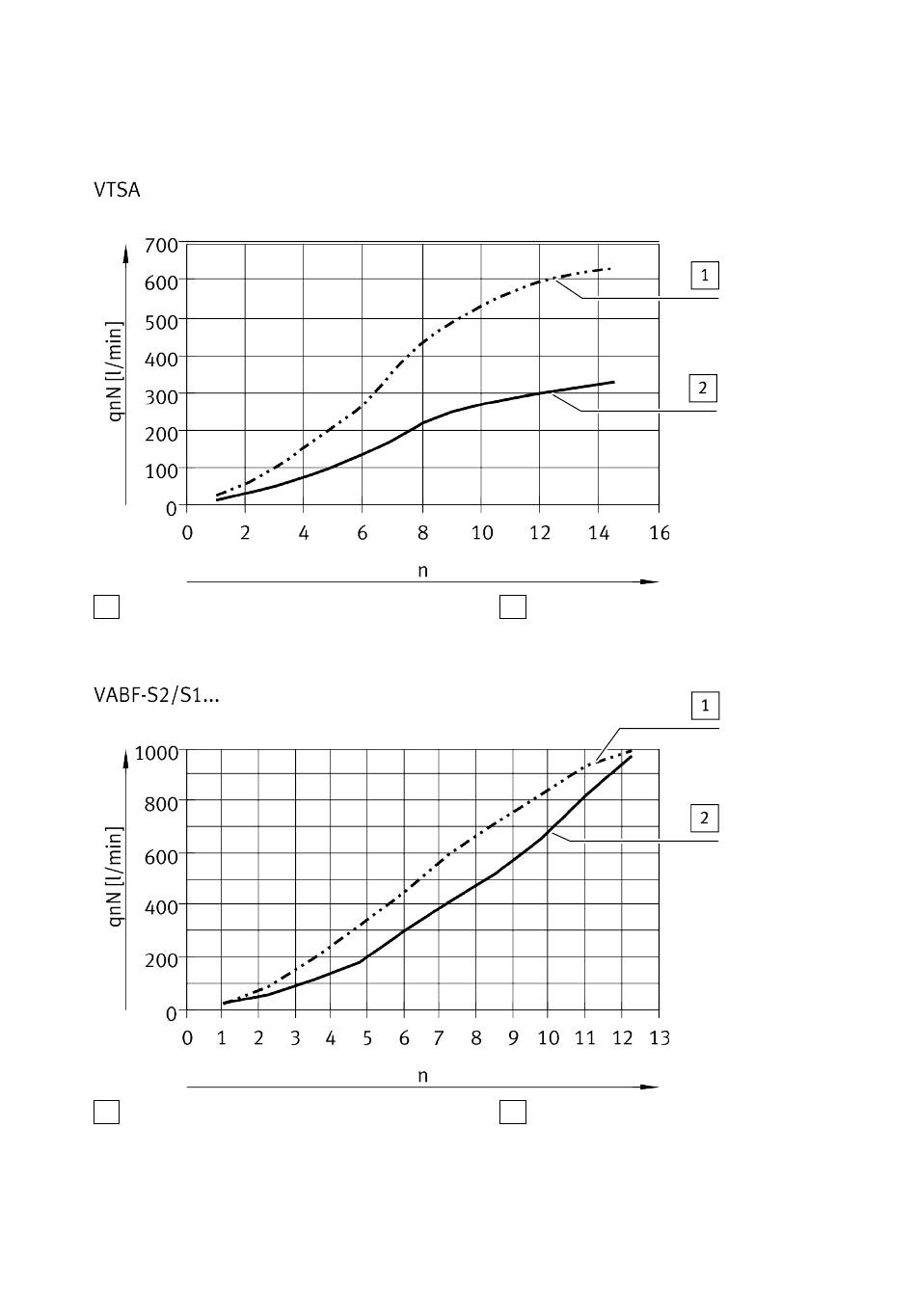

Fig. 78 Débit qn en fonction des tours de la vis de réglage n, largeurs 18 mm et 26 mm
1 Débit de (4) vers (5)
Fig. 79 Débit qn en fonction des tours de la vis de réglage n, largeur 42 mm
Festo — VTSA-F-CB — 2020-01
2 Largeur 18 mm
2 Débit de (2) vers (3)
