Montage Du Distributeur D'air De Pilotage; Montage Du Distributeur De Mise En Pression Progressive; Montage D'un Venturi - Festo VTSA-F-CB Traduction De La Notice Originale

Transformation
1 Languette de désignation

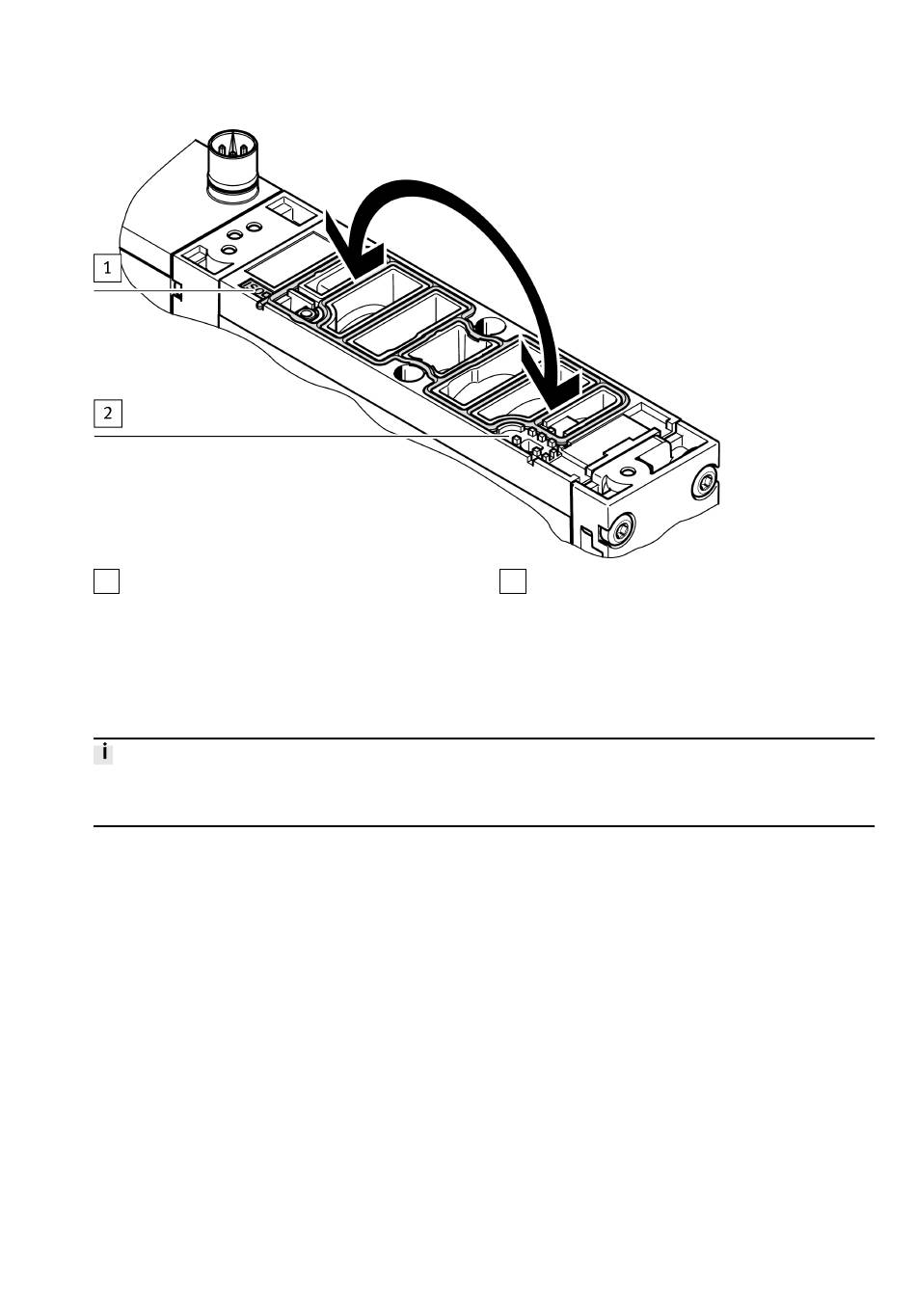

Fig. 62 Transformation pour échappement canalisé
2. Insérer le joint d'étanchéité avec la languette de désignation dans l'œilleton du côté pilotage 12.
3. Monter le distributeur sur l'embase juxtaposable.
11.2.4

Montage du distributeur d'air de pilotage

• Monter des distributeurs d'air de pilotage avec communication interne exclusivement sur l'em-
base juxtaposable dédiée au distributeur d'air de pilotage.
11.2.5

Montage du distributeur de mise en pression progressive

Point à observer pour les terminaux de distributeurs avec distributeur de mise en pression progres-
sive :
– En cas d'utilisation de plusieurs distributeurs de mise en pression progressive, respecter les
règles de constitution de zones de tension è 5.1.2.1 Constitution de zones de tension.
– Dans chaque zone de pression, monter au maximum un composant d'alimentation en air compri-
mé, p. ex. un distributeur de mise en pression progressive.
– Fermer les raccords non utilisées avec des bouchons d'obturationè Instructions de montage
VABV-S6-1Q-... .
– Informations sur la combinaison d'un distributeur de mise en pression progressive, d'une plaque
d'alimentation pneumatique et d'une plaque d'extrémité droite è Instructions de montage
VABV-S6-1Q-...
11.2.6

Montage d'un venturi

Monter le venturi directement à côté de la plaque d'extrémité droite.
