Festo CPX Traduction De La Notice Originale

CPX, CPX-M, VTSA, VTSA-F, VTSA-F-CB
Terminal CPX avec terminal de distributeurs VTSA
Instructions de montage
8122634
2020­06a
[8122638]
Traduction de la notice originale
© 2020 Tous droits réservés à la Festo SE & Co. KG
1 Documents applicables
Tous les documents disponibles sur le produit è www.festo.com/sp.
Document Produit
Manuel Terminal CPX
Manuel Terminal de distributeurs VT­
SA/VTSA­F
Manuel Terminal de distributeurs VTSA­
F­CB
Tab. 1
2 Sécurité
2.1 Instructions de sécurité
– Ne monter le produit que sur des composants qui se trouvent dans un état
sûr.
– Observer les consignes concernant la manipulation des composants sen­
sibles aux décharges électrostatiques.
– Prévoir suffisamment d'espace :
– Assurer la dissipation de la chaleur par circulation d'air
è 1 Documents applicables
– Permettre l'accès aux raccordements
– Exigences relatives à la surface de fixation :
– fonctionnement sans torsion du produit
– prise en charge du poids et d'autres forces en présence
2.2 Usage normal
– Le terminal CPX avec terminal de distributeurs VTSA, VTSA­F et VTSA­F­CB 1
est désigné dans ce document par le terme de terminal CPX 1.
– Les largeurs des modules VTSA, VTSA­F et VTSA­F­CB sont données dans ce
document avec (18 ... 52 mm) et (65 mm).
Produit Utilisation
Terminal CPX 1 Commande d'actionneurs pneumatiques. Détection de la technique
des capteurs sans contact.
Fixation 2/3/5 Fixation murale du terminal CPX 1.
Fixation 2/3/5 Montage du terminal CPX 1 sur le système porteur.
Tab. 2
3 Récapitulatif
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347­0
www.festo.com
8122638
Contenu
Système
Système
Système

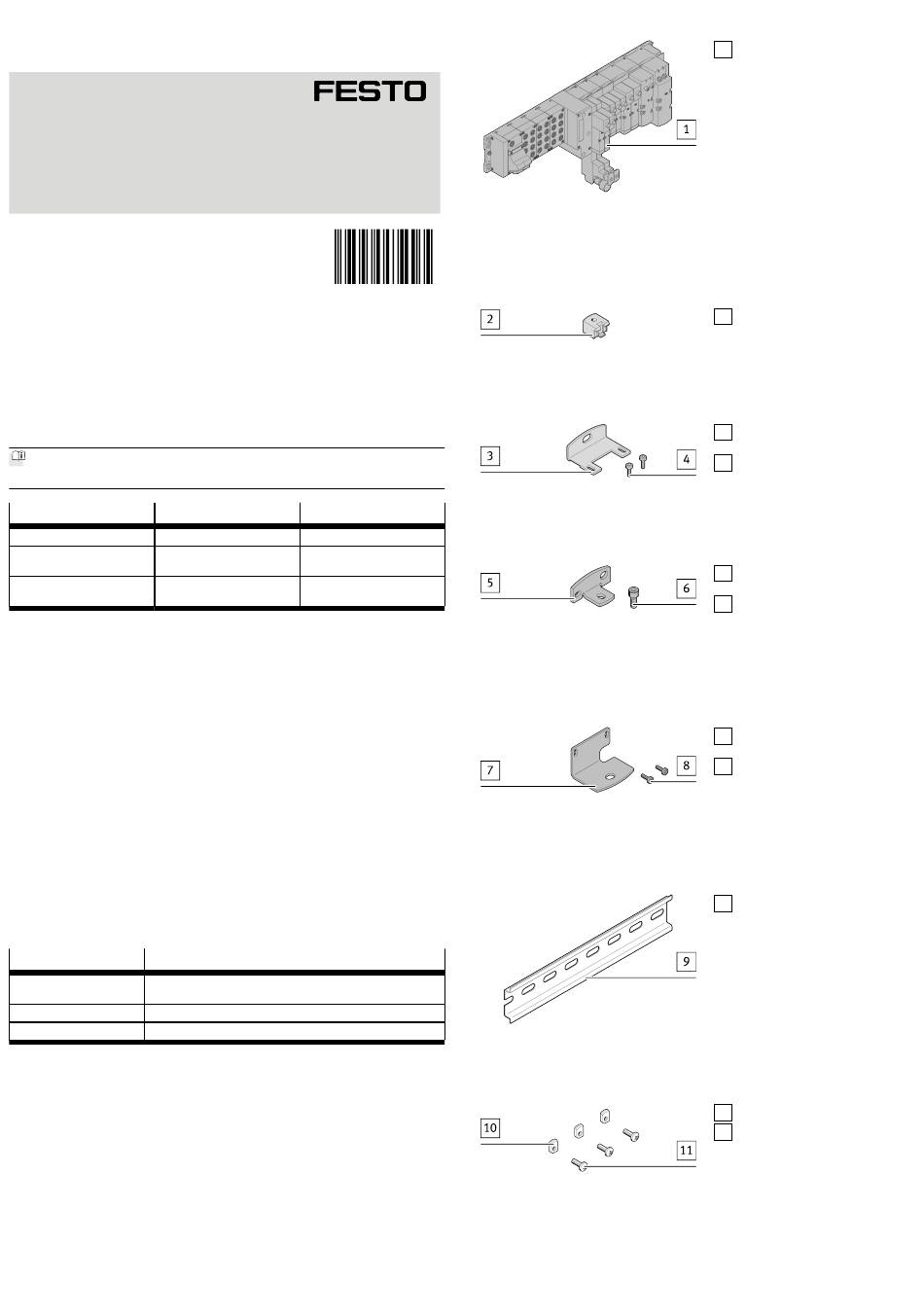

3.1 Fourniture
Fig. 1
En cas de montage mural
Fixation pour modules CPX (en plastique)
Fig. 2
Fixation pour modules CPX (en métal)
Fig. 3
Fixation pour modules VTSA, VTSA­F et VTSA­F­CB
Fig. 4
En cas de montage sur système porteur
Fixation pour modules CPX (en métal)
Fig. 5
3.2 Non compris dans la fourniture
En cas de montage sur rail DIN
Fig. 6
Fixation CPX­CPA­BG­NRH
Fig. 7
1 Terminal
CPX
avec
Terminal de distributeurs
VTSA, VTSA­F ou VTSA­F­CB
2 Fixation
CPX­BG­RW­...
3 Équerre de fixation
CPX­M­BG­RW­...
4 Vis M3
(autotaraudeuse)
5 Équerre de fixation
VAME­S6­W­M46
6 Vis M5
7 Équerre de fixation
CPX­M­BG­VT­2X
8 Vis M5
(autotaraudeuse)
9 Rail DIN (1x)
EN 60715 ­ 35x7,5 ou 35x15
10 Pièce de blocage (3x)
11 Vis (3x)
