Vue d'ensemble du produit
5.2.6
Éléments de raccordement des composants pneumatiques
1 Raccord pour manomètre (peut être pivoté
de 90°)
2 Raccords (12) et (14) pour l'alimentation en
air de pilotage externe
3 Raccords de travail (2) et (4), par emplace-
ment de distributeur
4 Raccord (1) (pression de service individuelle
pour un emplacement de distributeur)

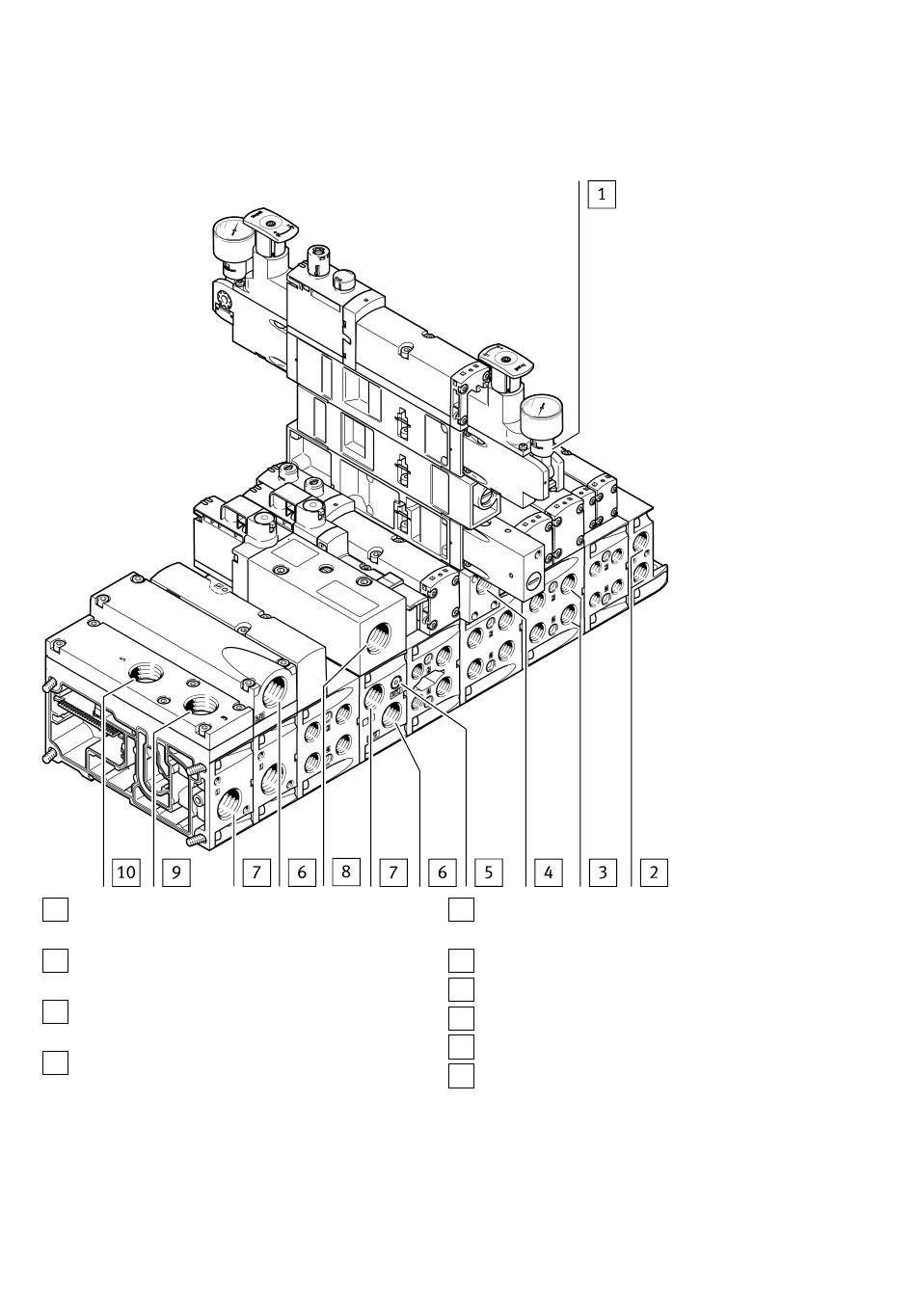

Fig. 29 Éléments de raccordement des composants pneumatiques
54
5 Raccord pour le prélèvement de pression au
niveau du canal commuté (1)
6 Raccord d'échappement, canal (3/5)
7 Raccord d'alimentation, canal (1)
8 Raccord d'échappement pour canal (1)
9 Raccord d'échappement, canal (3)
10 Raccord d'échappement, canal (5)
Festo — VTSA-F-CB — 2020-01
