Italiano
La pompa (figura 1) appoggia su una piastra in ghisa
utilizzata per il fissaggio al basamento (13). Le
camere stadi (4) sono composti da diverse parti, a
loro volta costituiti da diversi elementi. Le giranti
(10) sono montate su un albero unico (11). La
tenuta meccanica (5) garantisce la tenuta e assi-
cura la sicurezza di funzionamento.
Tutte le parti a contatto con i liquidi pompati come
le camere stadi, le giranti e la camera di pressione
sono realizzate in acciaio inossidabile.
Il basamento (12) con le flange (6) può essere in
ghisa (GG) 25 rivestita (fino a 85°C) oppure in ac-
ciaio inossidabile (solo su richiesta). La tenuta mec-
canica (3) garantisce la tenuta nel punto in cui
l'albero esce dal corpo pompa.
La funzione "spacer" permette la sua sostituzione
senza dépose del motore sul MVI32C, MVI52C,
MVI70 e MVI95.
Gli alberi pompa e motore sono accoppiati tramite
un sistema di accoppiamento (9). La pompa per
acqua potabile (modello E), ha tutti i componenti a
contatto col liquido conformi alle norme KTW o
WRAS e quindi adatte ad applicazioni per uso
alimentare.
Collegando la pompa al convertitore di frequenza
consente di regolare la velocità di rotazione e di
conseguenza le prestazioni idrauliche (vedere
punto 5.3).
4.2 Fornitura
• Pompa centrifuga ad alta pressione

• Istruzioni di montaggio e installazione

4.3 Accessori
Vedere catalogo/tabella dati.
5. Istruzioni di montaggio e installazione
• Rispettare le indicazioni riportate sulla targhetta
dati della pompa e del motore.
5.1 Montaggio
ATTENZIONE!
datura e brasatura e dopo aver pulito a fondo
le tubazioni. La presenza di sporcizia impedisce il
corretto funzionamento della pompa.
• Installare la pompa in un luogo asciutto e al riparo
dal gelo.
• La superficie d'installazione deve essere
orizzontale e piana. Le inclinazioni della pompa
provocano l'usura prematura del supporto: il
funzionamento è ammesso solo in posizione
verticale.
• Posizionare la pompa in luogo accessibile onde
facilitare le operazioni d'ispezione e smontaggio.
La pompa deve essere montata esclusivamente
in posizione perfettamente verticale e su un
basamento in cemento sufficientemente pesante
(figura 2, rif. 13). Inserire materiale assorbente le
vibrazioni tra il basamento pompa e il pavimento.
6

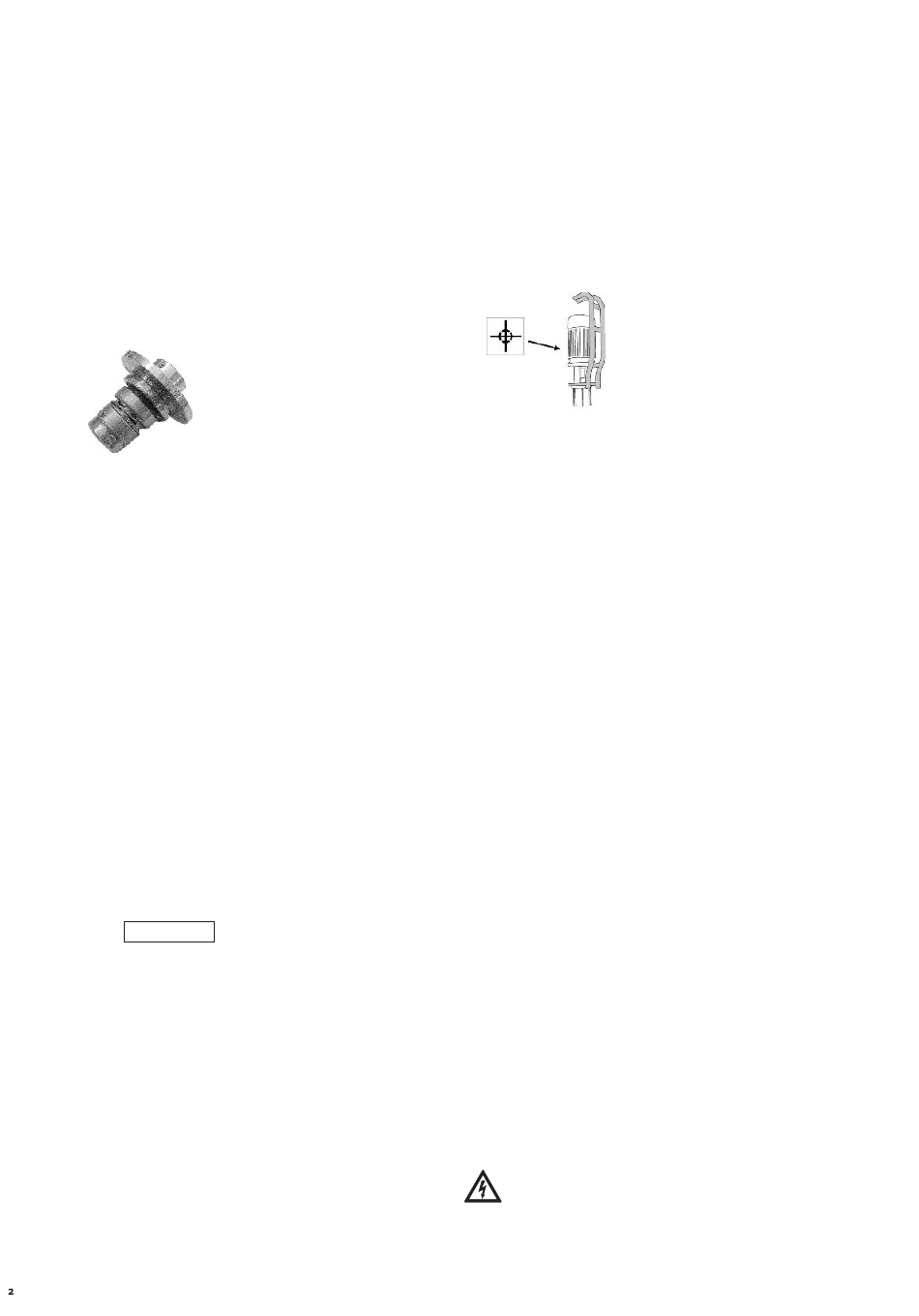

MVI32C, MVI52C, MVI70 e MVI95
sono forniti di un sistema cartuccia
che permette la sostituzione della
guarnizione senza smontaggio della
parte idraulica.
Effettuare il montaggio solo al
termine delle operazioni di sal-
• Le dimensioni di montaggio e le quote di
collegamento sono ripor-tate nella tabella 2 al
punto 1.2.1. e anche alla figura 3.
• Nel caso di pompe pesanti è consigliabile
installare sopra la pompa un gancio (figura 2, rif.
12) o un occhiello con portata adeguata (per il
peso complessivo della pompa vedere il manuale
e il foglio tec-nico). Ciò facilita il sollevamento
della pompa durante la manutenzione o le
eventuali riparazioni. È necessario tenere conto
della possibile dilatazione delle parti, pari a
minimo 200 mm.
Per un impianto più sicuro e più
facile, un dispositivo di solleva-
mento (Rif 4091365) è disponibile
per i modelli MVI32C, MVI52C,
MVI70 e MVI95. Contattare il
vostro rivenditore per ulteriori
informazioni.
• La freccia sul corpo pompa indica la direzione del
flusso.
• Montare le tubazioni di aspirazione e mandata
evitando tensioni meccaniche sulla pompa.
Utilizzare compensatori antivibranti di lunghezza
limitata. Le condotture devono essere fissate
(figura 2, rif. 7) in modo che il peso non gravi sulla
pompa.
• Predisporre sempre a valle e a monte della pompa
dei rubinetti d'intercettazione (figura 2, rif. 2 e 3);
al occasione di verifiche o sostituzione della
pompa, non sarà necessario svuotare e riempire
di nuovo l'intero impianto.
• Al fine di evitare perdite di pressione è consigliabile
posare la conduttura di mandata più corta possibile.
Allo stesso modo, scegliere per la tubazione di
aspirazione un diametro nominale di dimensioni
superiori a quelle del raccordo della pompa,
evitare strozzature con tubi, gomiti e valvole.
• Installare una valvola di non ritorno (figura 2, rif. 4)
nella tubazione di mandata.
• In presenza di differenze di pressione superiori
a 6 bar, installare una valvola di non ritorno sulla
tubazione di aspirazione. Sul lato mandata
l'installazione non è necessaria.
• La tenuta meccanica deve essere protetta dal
funzionamento a secco. Installare il dispositivo di
protezione contro la marcia a secco.
• Nel collegamento indiretto al serbatoio, per
evitare che le impurità raggiungano l'interno della
pompa, la tubazione di aspirazione deve essere
munita di un filtro a griglia (figura 2, rif. 8).
• Nella limitazione della pressione d'ingresso a
max. 10 bar, tenere in considerazione che tale
pressione è data dalla pressione nominale con
portata nulla:
P mandata ≤ PN - P max della pompa
• In caso d'impiego con liquidi contenenti gas o ad
alta temperatura è necessario collegare la pompa
con un by-pass (figura 2, rif. BP), (Accessorio).

5.2 Collegamenti elettrici

I collegamenti elettrici devono essere eseguiti da un
installatore elettrico qualificato, certificato ed essere
conformi alle leggi e norme CEI vigenti.
