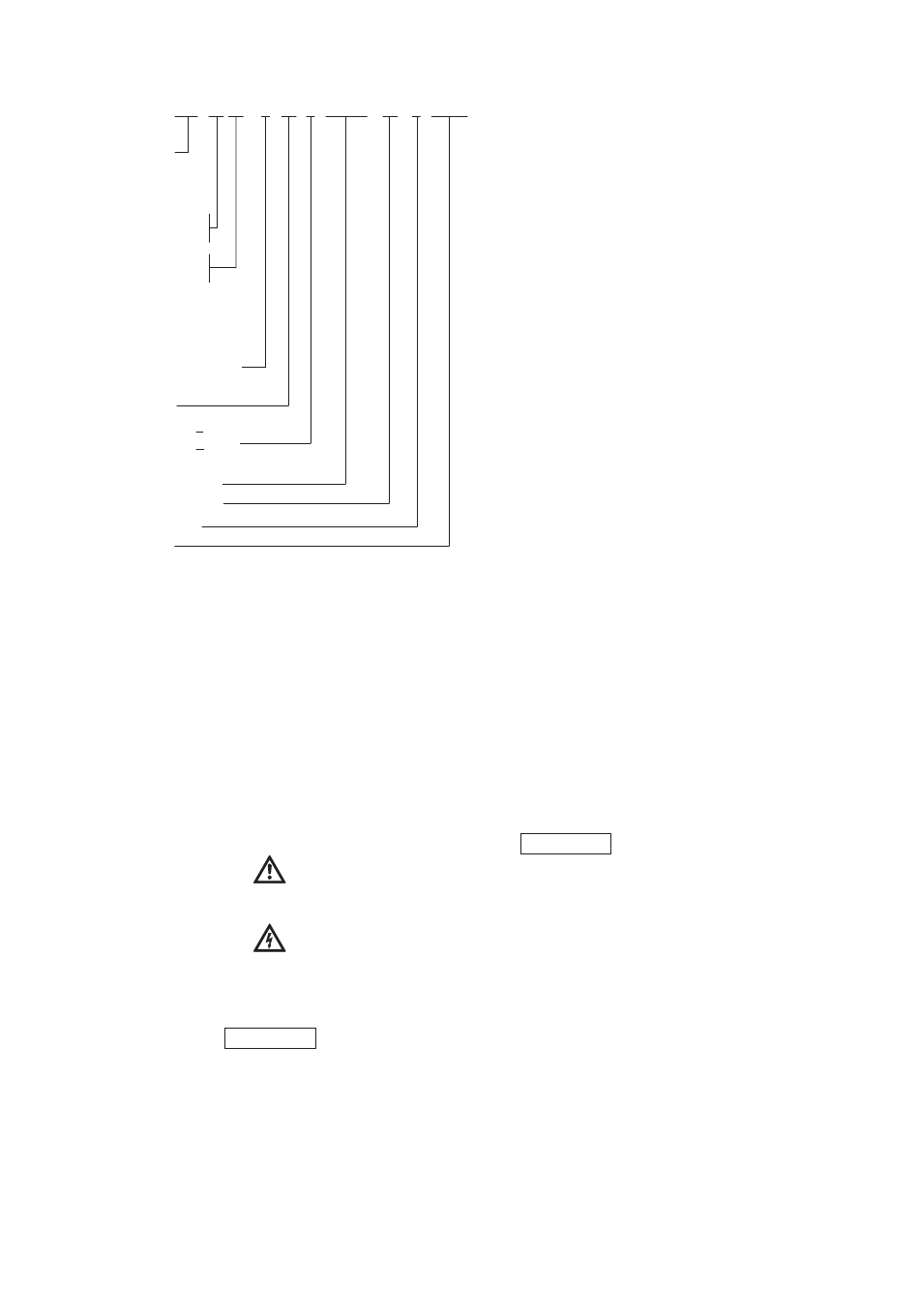

1.2.2 Dénomination
MVI 16 08
Exécution MVI
(Pompe centrifuge
multicellulaire verticale
en acier inoxydable)
Débit nominal [m 3 /h]
(bipolaire/50 Hz)
Nombre de roues
en alignement
Qualité des matériaux:
Hydraulique / support
1 R non couvert
2 R 1.4404 / 1.4408 (AISI 316 L)
3 R 1.4301 / GG25 (enduit)
Pression maxi admissible (bar)
PN 16 ou PN 25
Joints d'étanchéité EPDM (KTW/WRAS)
Joints d'étanchéité VITON
Alimentation 3 ~ 400 V
3 ~ 230 V
Fréquence 50 Hz, 60 Hz
Moteur 2 ou 4 pôles
Code fabricant
2. Sécurité
La présente notice contient des instructions
primordiales, qui doivent être respectées lors du
montage et de la mise en service. C'est pourquoi
elle devra être lue attentivement par le monteur et
l'utilisateur et ce impérativement avant le montage
et la mise en service. Il y a lieu d'observer non seule-
ment les instructions générales de sécurité de ce
point principal mais aussi les prescriptions de sécu-
rité spécifiques abordées dans les points suivants.
2.1 Signalisation des consignes de la notice
Les consignes de sécurité contenues dans cette
notice qui, en cas de non-observation, peuvent
représenter un danger pour les personnes, sont
symbolisées par le logo suivant:
ou cet autre logo pour prévenir les chocs électriques.
Les consignes de sécurité dont la non-observation
peut représenter un danger pour l'installation et
son fonctionnement sont indiquées par le mot:
ATTENTION !
2.2 Qualification du personnel
Le personnel chargé du montage doit posséder les
compétences requises.
2.3 Dangers encourus en cas de non-observation
des consignes
La non-observation des consignes de sécurité peut
avoir des conséquences graves sur la sécurité des
personnes et sur l'installation. Elle peut également
WILO SE 11/2010
3 / 16 / E / 3 - 400 - 50 - 2 / XX / X
entraîner la suspension de tout recours en garantie.
Plus précisément, les dangers encourus peuvent
être les suivants:
• défaillance de fonctions importantes de la
pompe/l'installation,
• Dangers pour les personnes par influences
électrique, mécanique ou bactériologique,
• Dégâts matériels.
2.4 Consignes de sécurité pour l'utilisateur
Observer les consignes en vue d'exclure tout risque
d'accident.
Exclure les dangers liés à l'énergie électrique.
Respecter les consignes de la VDE (Union des élec-
trotechniciens allemands) et de votre distributeur
d'électricité local.
2.5 Consignes de sécurité pour les travaux
d'inspection et de montage
L'utilisateur doit faire réaliser ces travaux par
une personne spécialisée qualifiée ayant pris
connaissance du contenu de la notice.
Les travaux réalisés sur la pompe/l'installation ne
doivent avoir lieu que si elles sont à l'arrêt.
2.6 Modification du matériel et utilisation de pièces
de rechange non agréées
Toute modification de la pompe/l'installation ne
peut être effectuée que moyennant l'autorisation
préalable du fabricant. L'utilisation de pièces de
rechange d'origine et d'accessoires agréés par le
fabricant est une garantie de sécurité. L'utilisation
d'autres pièces peut dégager notre société de
toute responsabilité.
2.7 Modes d'utilisations non autorisés
La sécurité de fonctionnement de la pompe/instal-
lation livrée n'est garantie que si les prescriptions
précisées au chapitre 1 de la notice d'utilisation sont
respectées. Les valeurs indiquées dans le catalogue
ou la fiche technique ne doivent en aucun cas être
dépassées, tant en maximum qu'en minimum.

3. Transport et stockage avant utilisation

Lors du transport et du stockage
ATTENTION !
avant utilisation, la pompe doit
être protégée contre l'humidité, le gel et les dom-
mages mécaniques.
La pompe doit être transportée à l'horizontale.
Pendant le stockage avant utilisation, veiller à ce
que la pompe ne subi se pas de chocs en cas de
chute éventuelle.
4. Description du produit et de ses
accessoires
4.1 Description de la pompe
La pompe est une pompe centrifuge haute pression
multicellulaire(1–16 cellules) non auto-amorçante
et à axe vertical, installée en ligne, c'est-à-dire que
les tubulures d'aspiration et de refoulement
se trouvent sur une même ligne. La pompe est
proposée en 2 exécutions de pression, PN 16 et
PN 25 avec bride circulaire faisant corps avec la
pièce coulée.
La pompe (figure 1) se trouve dans une plaque
d'assise en fonte grise assurant la fixation du
fondement (13). Les carters à étages (4) sont des
Français
