3.3 Structure des pages de menu

À l'allumage quelques pages d'introduction s'affichent puis on passe à un menu principal.
Le nom de chaque menu quel qu'il soit apparaît toujours dans la partie haute de l'afficheur.
Le menu principal affiche toujours
État : état de fonctionnement (par ex. standby, go, erreur, fonctions entrées)
Fréquence : valeur en [Hz]
Pression : valeur en [bar] ou [psi] suivant l'unité de mesure configurée.
Suivant l'évènement qui se manifeste on peut voir s'afficher :
Indications de fault (erreurs)
Indications de warning (alarmes)
Indication des fonctions associées aux entrées
Icônes spécifiques
Les conditions d'erreur ou d'état affichables dans la page principale sont énumérées dans le Tableau 14.
Identificateur
GO
SB
PH
BL
LP
HP
EC
OC
OF
SC

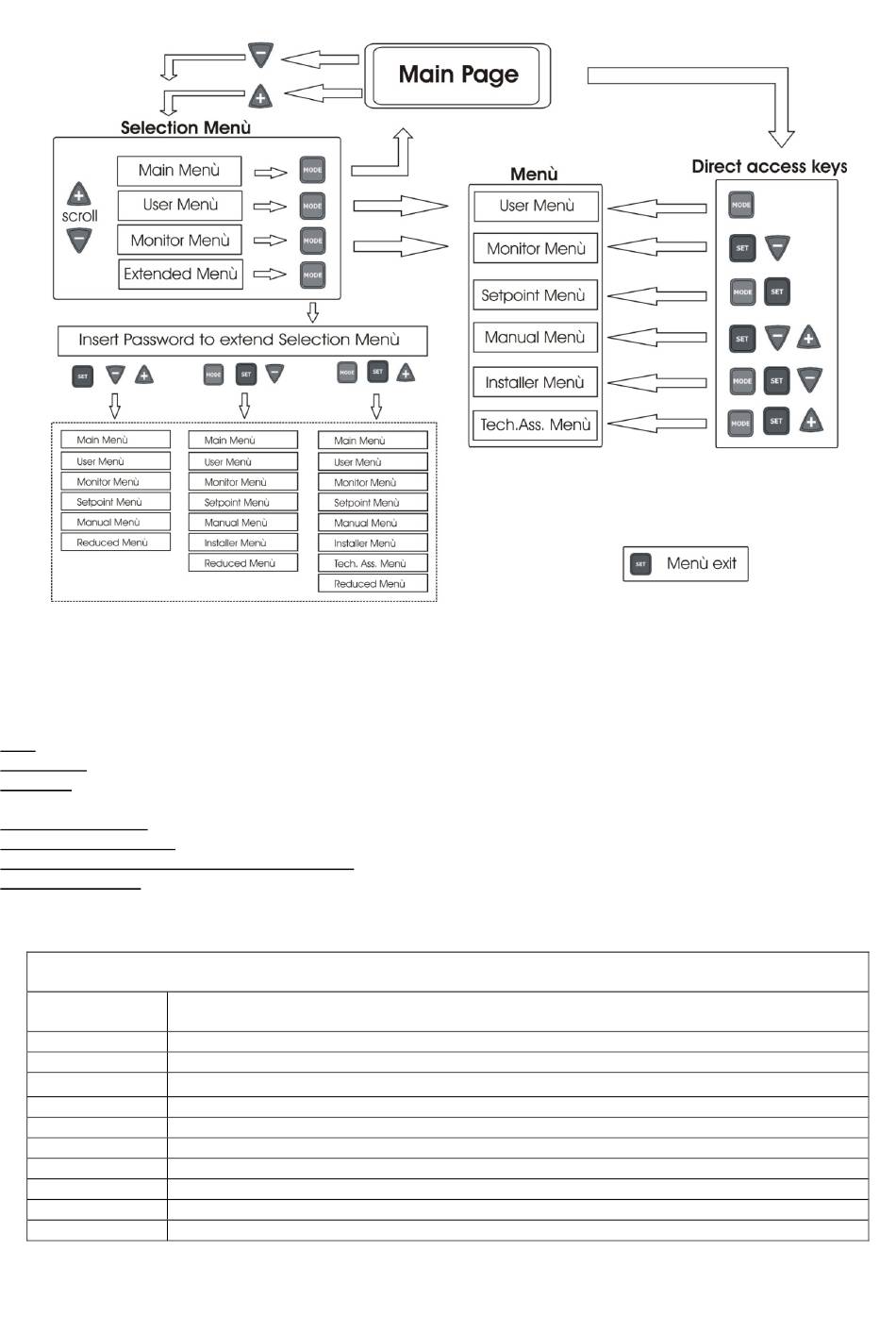

Figure 8: Schéma des accès possibles aux menus
Conditions d'erreur et d'état affichées dans la page principale
Électropompe allumée
Électropompe éteinte

Blocage pour surchauffe pompe

Blocage pour absence d'eau
Blocage pour tension d'alimentation basse
Blocage pour tension d'alimentation interne élevée
Blocage pour configuration erronée du courant nominal
Blocage pour surintensité dans le moteur de l'électropompe
Blocage pour surintensité dans les étages de sortie
Blocage pour court-circuit sur les phases de sortie
