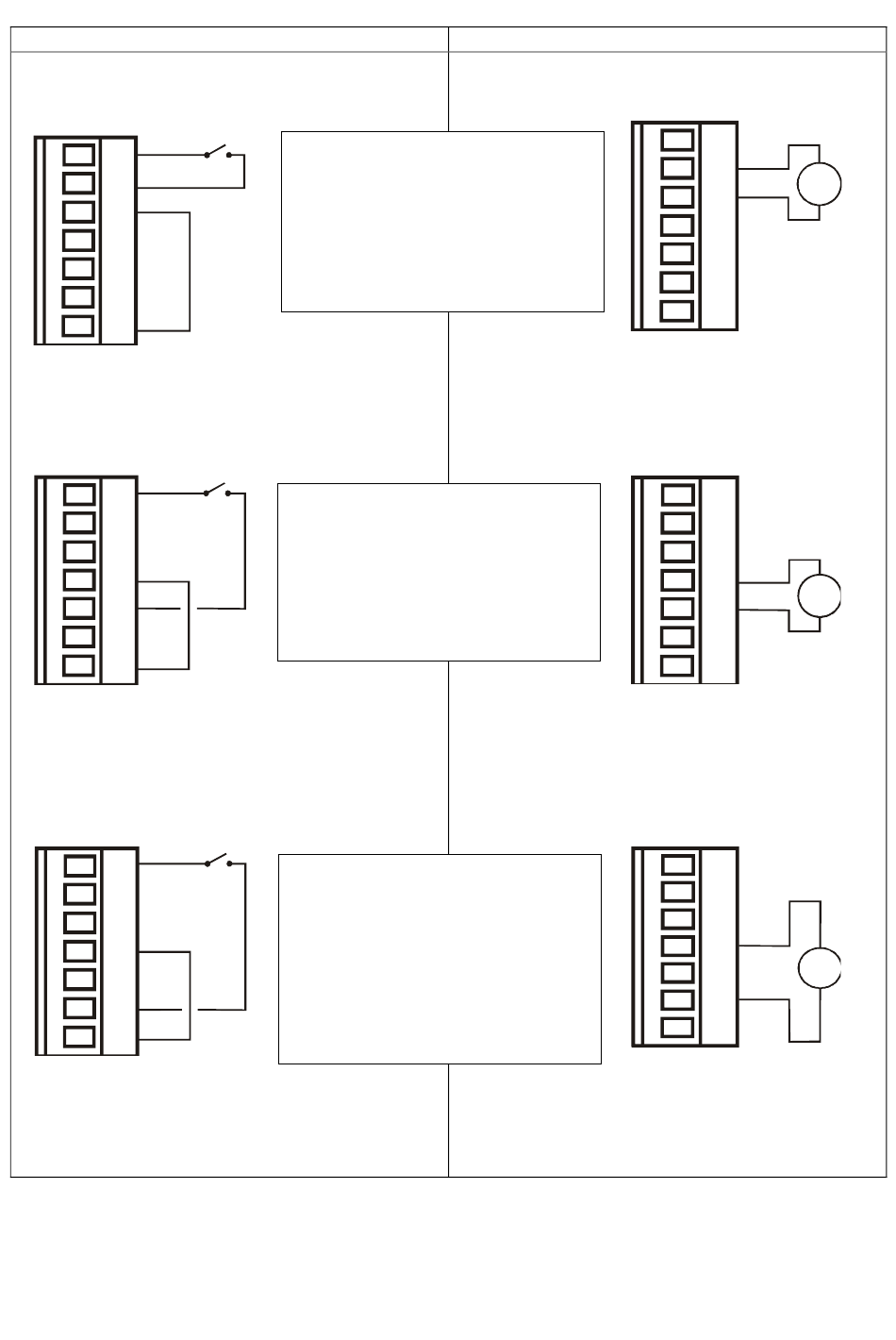

Sterowanie przy użyciu czystego styku
M/T ‐> J6
T/T ‐> J7
Czysty styk
7
6
5
4
3
2
1
Zworka
M/T ‐> J6
T/T ‐> J7
Czysty styk
7
6
5
4
3
2
1
Zworka
M/T ‐> J6
T/T ‐> J7
Czysty styk
7
6
5
4
3
2
1
Zworka
POLSKI
Przykład zastosowania IN 1
Po aktywowaniu się IN 1 pompa
elektryczna zostaje zablokowana
i sygnalizuje „F1"
np.: IN 1 może być połączony
z pływakiem
Przykład zastosowania IN 2
Po aktywowaniu się IN 2 ciśnienie
regulacji przyjmuje wartość „P1"
(komutacja ustawień aktywna:
SP lub P1)
Przykład zastosowania IN 3
Po aktywowaniu się IN 3 pompa
elektryczna zostaje zablokowana
i sygnalizuje „F3"
np.: IN 3 może być połączony
z presostatem zabezpieczającym
z ręcznym przywracaniem działania
Rysunek.2: podłączenie wejść
661
Sterowania przy użyciu napięcia zewnętrznego
M/T ‐> J6
T/T ‐> J7
7
6
AC/DC
5
4
3
Zasilanie
prąd stały
2
(maks. 36 V) lub
prąd zmienny
1
(maks. 24 Vrms)
M/T ‐> J6
T/T ‐> J7
7
6
5
4
AC/DC
3
2
Zasilanie
prąd stały
1
(maks. 36 V) lub
prąd zmienny
(maks. 24 V rms)
M/T ‐> J6
T/T ‐> J7
7
6
5
4
3 AC/DC
2
1
Zasilanie
prąd stały
(maks. 36 V) lub
prąd zmienny
(maks. 24 V rms)
