MK 0
III 10 - MONTAGE DE LA BOME SUR LE VIT-DE-MULET

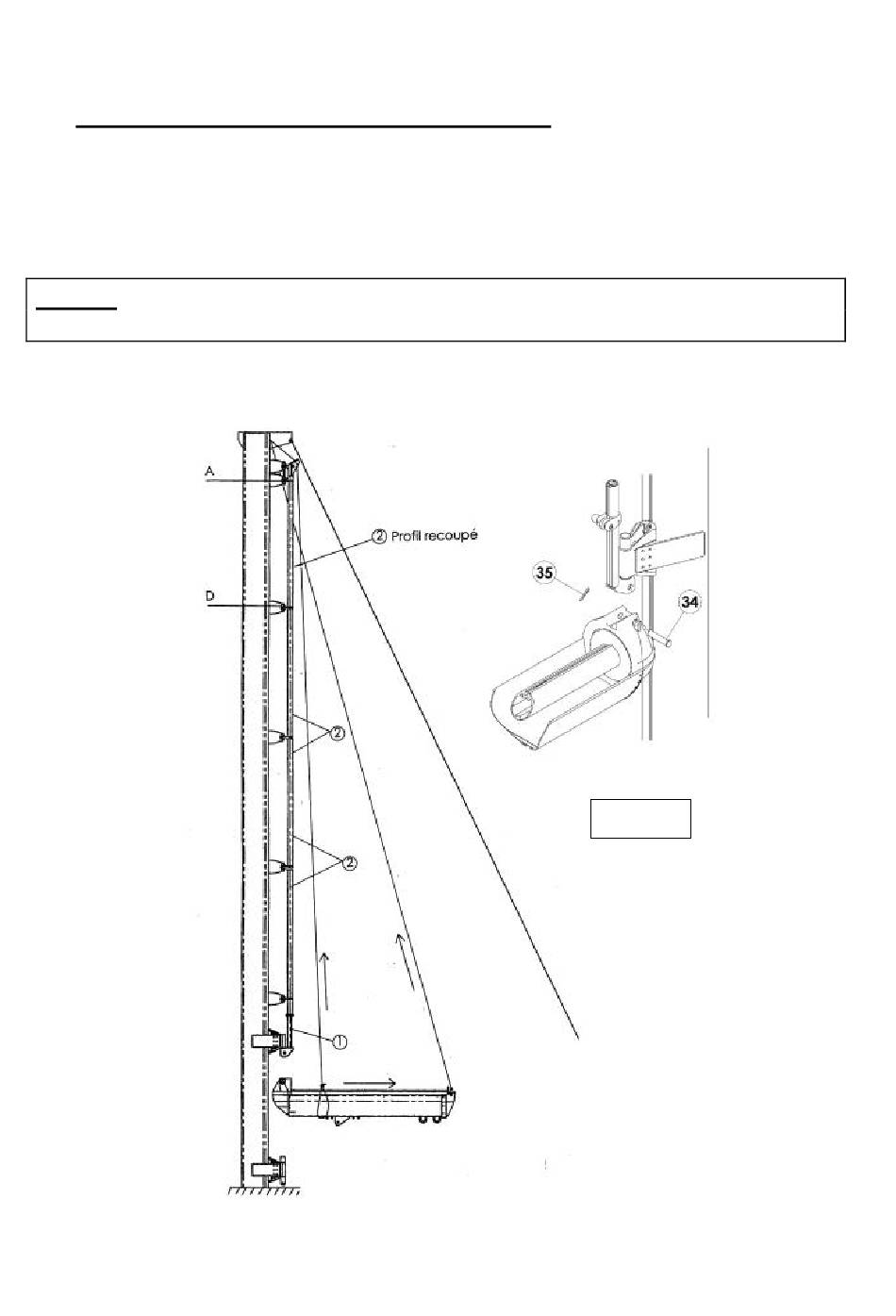

III 10 a - Hisser la bôme en la repoussant vers l'arrière avec 1 drisse et 1 balancine (Fig.
12), en la maintenant aussi horizontale que possible.
III 10 b - Enfiler par dessous et simultanément .
1. l'axe inox vertical de l'articulation de vit-de-mulet (10) dans le trou vertical de la
ferrure de vit-de-mulet (12).
III 10 c - Mettre en place les rondelles (20, puis 30) sur le filetage de l'axe vertical. Enduire
le filetage de Loctite® fourni. Visser l'écrou (30a) et le contre écrou (31) avec une clé à
pipe de 17 mm. Enfoncer en place le chapeau plastique (32).
Rappel : ne laisser ni tomber ni se mâter la bôme de plus de 15°, ce
qui endommagerait définitivement la chape de vit-de-mulet
III-10-d- Monter l'axe horizontal (34), et la goupille fendue (35).
Fig 12
17
