MK 0
III 5 - MONTAGE DES SUPPORTS D'ARTICULATIONS SUR LE MAT
III 5 a - Choisir les 2 lardons (7) situés les plus bas dans « l'empilage ».
III 5 b - Monter un support d'articulation (4 et 5) avec ces 2 lardons (7). Monter sans le
serrer une rondelle (33) et un écrou Nylstop (8) sur chacun des lardons (7).

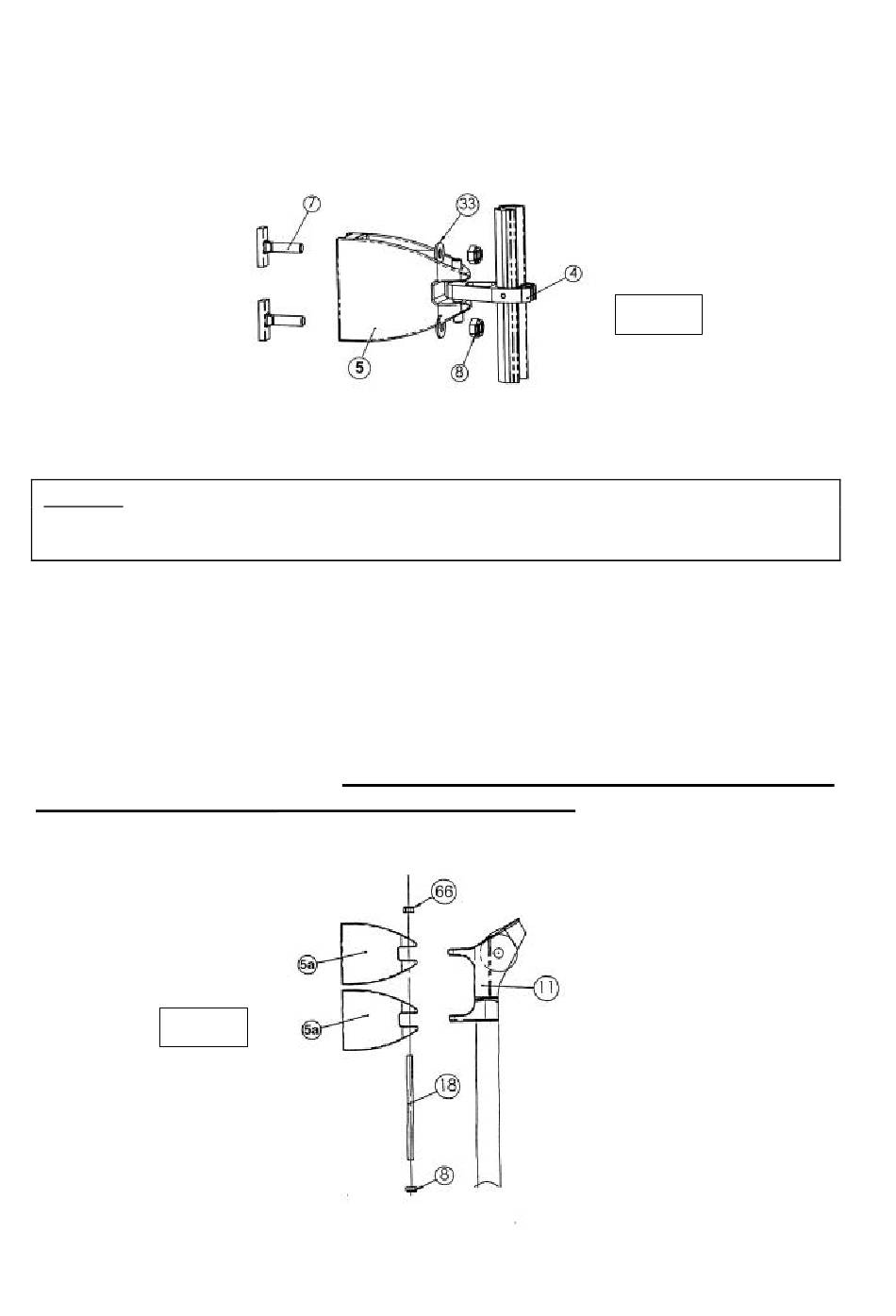

Voir Fig. ci dessous .
Fig 5
III 5 c - Faire coulisser ce support d'articulation (4 et 5) et venir le monter en haut du profil
(1) Fig 2 . Serrer les 2 écrous Nylstop (8). Couple de serrage à respecter : 1DaN/m.
Attention :Au cours du positionnement des supports d'articulation (5), veiller à ce que le
profil de 0,40 m (1) soit toujours bien emmanché à fond sur l'articulation de vit-de-mulet
(10).
III 5 d - Monter ainsi de suite tous les supports d'articulation (5) à chaque
articulation/jonction (4).
III 6 - MONTAGE DE LA BOITE A REAS (11)
III 6 a - Faire coulisser vers la tête de mât les 4 lardons (7) restants.
III 6 b - Monter provisoirement sur ces 4 lardons les 2 fixations d'extrémité (6) de façon à
positionner la boîte à réas (11) avec un jeu minimum de 20 mm entre l'angle
supérieur arrière de la boîte à réas et le ou les pataras. Fig. ci dessous.
Fig 6
11
