MK 0
III 7 - MISE A LONGUEUR ET MONTAGE DU DERNIER PROFIL DE GUINDANT

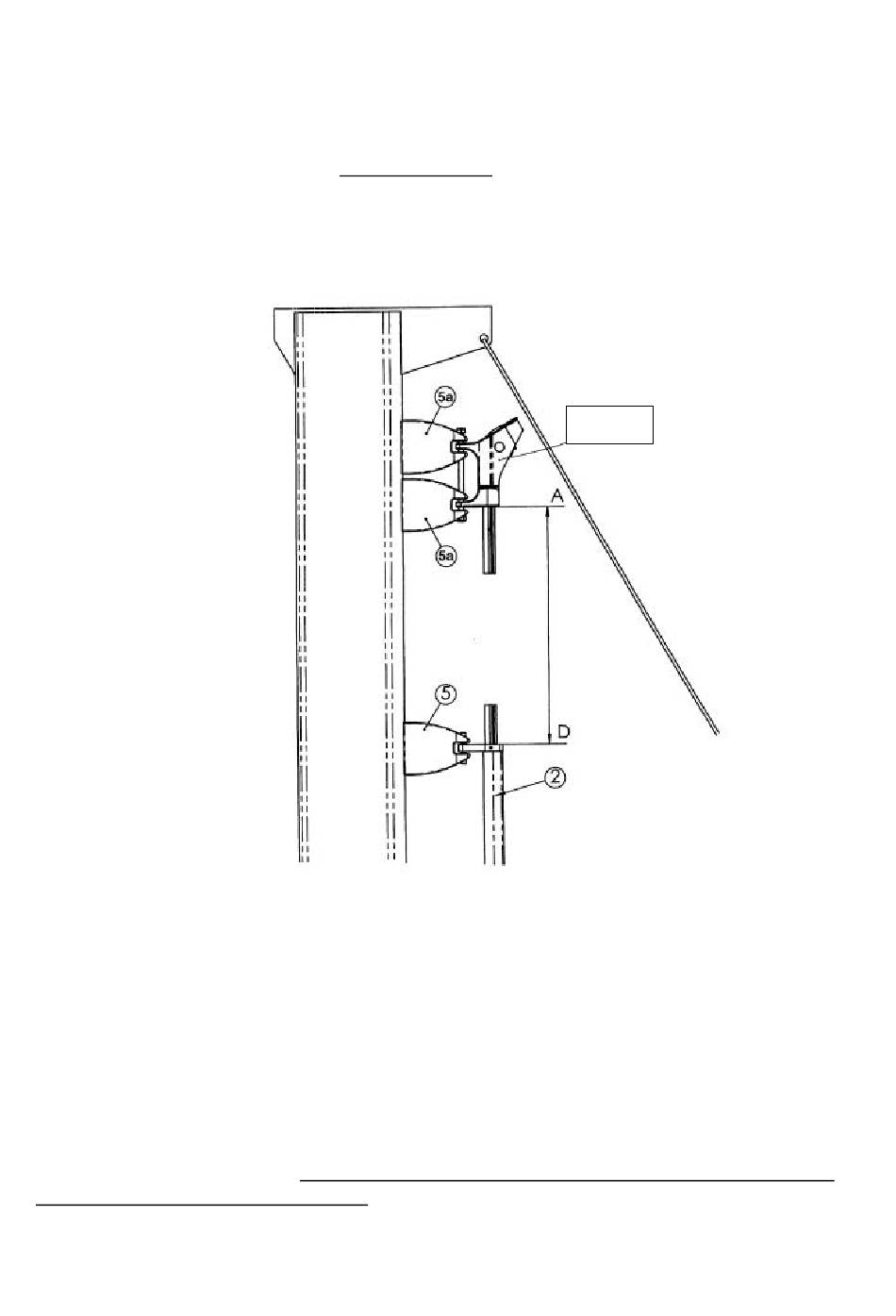

III 7 a - Mesurer exactement la longueur entre « A » et « D »(dessus de la partie plate de
la dernière jonction/articulation [4]). Fig.8
III 7 b - Reporter cette longueur directement sur le dernier profil de guindant (2) resté au
sol, et le recouper à cette longueur A D moins 8 mm. Ebavurer la coupe.
III 7 c - Monter, sans les serrer, les 2 vis de jonctions (9) dans les trous filetés situés à
l'extrémité opposée à la coupe.
III 7 d - Hisser le profil de guindant (2) recoupé.
Fig 8
III 8 - ASSEMBLAGE DU PROFIL DE GUINDANT RECOUPE
SUR LA BOITE A REAS
III 8 a - Desserrer légèrement les lardons (7) qui tiennent les articulations d'extrémité (6) et
libérer la boite à réas (11).
III 8 b - Enfiler l'éclisse rainurée de la boite à réas (11) dans l'extrémité recoupée du
dernier profil de guindant (2).
III 8 c – Insérer à fond l'extrémité inférieure du profil de guindant recoupé sur la
jonction/articulation (4) la plus haute.
III 8 d - Remonter la boite à réas (11) avec l'axe (18) et les écrous et rondelles (8 ; 66 et
33) , fixer définitivement les 2 articulations d'extrémité (5) à la position définie
précédemment ( « A » fig. 2). Il y aura donc un jeu de 8 mm entre le sommet des profils de
guindant et la butée de la boîte à réas.
III 8 e - Serrer les vis de jonction (9) situées en bas du profil de guindant recoupé (2).
III 8 f - Faire passer la drisse grand voile dans la chicane la boîte à réas tel qu'indiqué fig.
2.
13
