2 CARACTÉRISTIQUES D'INSTALLATION
2.1
TABLE D'INSTALLATION DU WHISPER 3.5
Figure 23
1
Installer la plaque de base en acier entre la coque du
bateau et le groupe, avec 4 amortisseurs (réf. à fig.
23)
2
Monter le groupe directement sur la plaque de base.
3
Raccorder l'entrée d'eau (de mer) au filtre.
4
Raccorder le dispositif d'échappement.
5
Raccorder une mise à l'air libre ou `anti-siphon ' sur le
circuit de refroidissement, au besoin.
6
Raccorder la canalisation d'alimentation de carburant
au séparateur d'eau/ filtre fuel.
7
Raccorder la canalisation de retour de carburant au
réservoir.
8
Connecter le panneau à distance MasterView Easy.
9
Connecter le câble CA du boîtier CA au sélecteur de
source d'alimentation ou au Mass Systemswitch.
10 Connecter le positif et le négatif de la batterie de
démarrage 12V aux câbles de batterie.
11
Installer un chargeur de batterie de Mastervolt
(optionnel)
FR / WHISPER 3.5 / Octobre 2009 / Copyright © 2009 Mastervolt

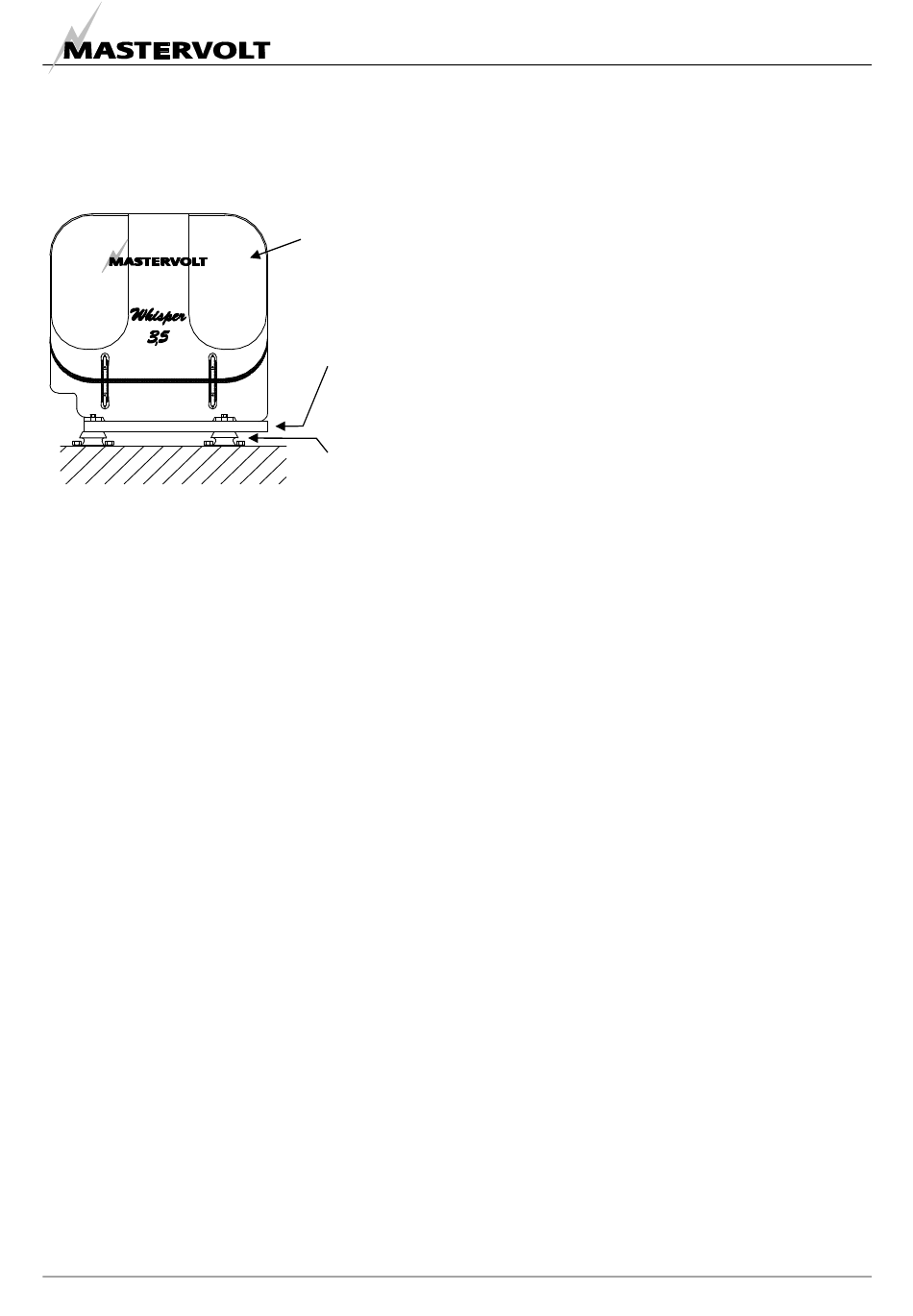

Groupe
électrogène
Plaque de base
Amortisseurs
2.2
MISE EN SERVICE
1
Vérifier si un anti-siphon (prise d'air) est nécessaire et
a été installé, que son drain est sans courbure et que
l'air peut entrer librement.
2
Ouvrir la vanne d'entrée d'eau de mer et vérifier tous
les raccordements d'eau. Vérifier si le filtre est installé
au-dessus du niveau d'eau de mer
3
Contrôler si la ligne d'échappement est correctement
installée. Vérifier en outre la hauteur minimale requise
de 60 cm au-dessus du niveau de la mer de la boucle
d'échappement (col de cygne ou séparateur). Vérifier
la longueur du tuyau d'échappement, le diamètre du
tuyau d'échappement, la position du waterlock et la
montée maximale
4
Ouvrir la vanne d'écoulement d'eau de mer (si et
après séparateur) et vérifier tous les raccordements
d'eau.
5
Contrôler les câbles CA et la mise à la terre.
6
Vérifier si un commutateur CA est installé avant ou
après le sélecteur de source d'alimentation. S'il n'y a
qu'un seul commutateur, l'utiliser pour déconnecter le
groupe du réseau.
7
Vérifier toutes les connections CC et vérifier si le
commutateur batterie/disjoncteur est fermé.
8
ouvrir la vanne de carburant et purger la ligne de
carburant. Assurez-vous qu'il y a suffisamment de
carburant. Le groupe électrogène Whisper 3.5 est
auto purgeur. Pour vérifier le bon fonctionnement,
ouvrir la vis de purge sur la pompe de fuel haute
pression. Pousser le bouton Start activant le système
électrique et activant la pompe fuel. Quand plus de
temps est nécessaire pour purger, presser "start"
depuis le tableau sur le générateur lui-même (pas sur
le MasterView Easy) aussi longtemps qu'il faut pour
purger le système. Resserrer la vis de purge quand
aucune autre bulle d'air n'est expulsé. Vérifier s'il n'y a
aucune fuite d'air dans la canalisation d'alimentation
de carburant, et contrôler si la montée de carburant
est inférieure à 1 mètre depuis le réservoir. Vérifier s'il
n'y a pas d'air dans le filtre séparateur d'eau du
carburant.
CARACTÉRISTIQUES D'INSTALLATION
