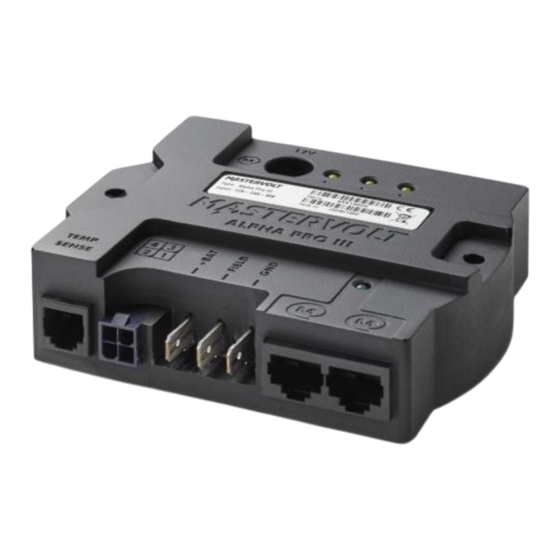

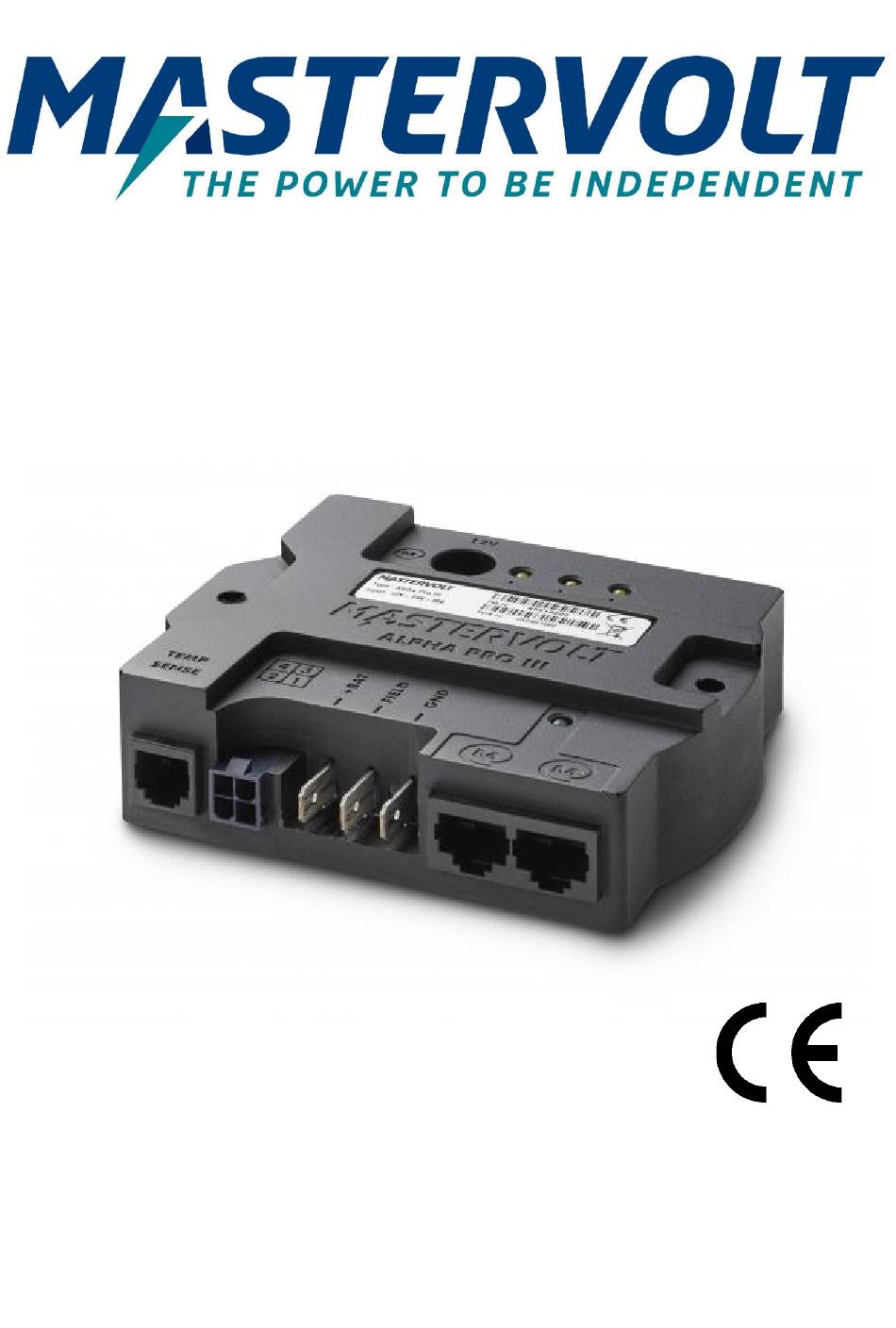

- Page 1 ALPHA PRO Micrologiciel version 4.0 et supérieure RÉGULATEUR DE CHARGE INTELLIGENT À 3-ÉTAPES POUR ALTERNATEURS STANDARD ET DE HAUTE PERFORMANCE MANUEL D'INSTALLATION ET D'UTILISATION www.mastervolt.com...
- Page 2 Alpha Pro – Manuel d'installation et d'utilisation CE MANUEL DOIT ÊTRE LU EN COMBINAISON AVEC LE MANUEL « ALTERNATEUR MASTERVOLT » TABLE DES MATIERES 4.2.6 Connexion d'un répartiteur de charge INSTRUCTIONS DE SÉCURITÉ ....3 (en option) ..........13 Avertissements et symboles ......
- Page 3 ! L'utilisation du régulateur de charge Alpha Pro autre que celles décrites au paragraphe 2 n'est pas considérée conforme à l'usage prévu. Mastervolt n'est pas responsable des dommages résultant de ce qui précède. ENTRETIEN ET REPARATIONS En cas d'arrêt de l'alternateur, du régulateur de charge Alpha Pro et du moteur pendant les opérations de...
- Page 4 • Le régulateur de charge Alpha Pro est conçu pour être connecté en permanence à vos systèmes électriques CC. Mastervolt recommande que tout le câblage soit installé par un technicien ou un électricien certifié afin de garantir le respect des réglementations en vigueur s'appliquant au câblage électrique.
- Page 5 AVERTISSEMENT CONCERNANT LES APPLICATIONS MEDICALES D'ASSISTANCE A LA VIE N’utilisez pas le régulateur de charge Alpha Pro sur un équipement médical destiné à être utilisé comme élément d’un système d’assistance à la vie. Pour ce type d’utilisation, un contrat écrit spécifique entre le client et Mastervolt est requis.
- Page 6 • d'une autre utilisation considérée comme non conforme à celle du produit. GARANTIE Mastervolt accorde une garantie produit de deux ans sur le régulateur de charge Alpha Pro, à compter de la date d'achat, sous réserve que ce produit soit installé et utilisé conformément aux instructions du présent manuel.
- Page 7 Ce manuel utilisateur décrit le montage et le fonctionnement du régulateur de charge Alpha Pro Avec les alternateurs Mastervolt, ce régulateur de charge est conçu pour fournir un haut rendement à faible vitesse de rotation, ce qui est propre aux applications du secteur maritime. Le système est composé des composants...
- Page 8 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation LE PROCESSUS DE CHARGE 3 ETAPES+ Le régulateur de charge Alpha Pro contrôle la tension de sortie de l'alternateur. Il est conçu pour recharger de manière optimale des batteries humides, gel, AGM et Li-ion. Le chargement des batteries s'effectue en trois étapes automatiques : BULK, ABSORPTION et FLOAT.
- Page 9 Dans certains cas, vous êtes obligé d'utiliser le régulateur de charge Alpha Pro en combinaison avec un alternateur d'une marque autre que Mastervolt. Dans ce cas, vous pouvez équiper l'alternateur d'un capteur de température (Référence : 41500400) qui mesure la température du boîtier de l'alternateur. La fonction MasterAdjust Température du MasterBus surveille la température du boîtier et réduit et arrête la charge de l'alternateur lorsque...
- Page 10 Les câbles CC pour connecter la batterie à l'alternateur ne sont pas inclus dans la livraison. • Le câblage de l'alternateur Mastervolt est électriquement isolé de la terre. • Il convient d'intégrer un fusible CC dans le câble positif entre la batterie et l'alternateur (voir le chapitre 9 pour les spécifications).
- Page 11 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation 4.2.2 Reg on (Régulateur en marche) Le câble « reg on » doit être interrompu à l'aide d'un relais ou d'un contacteur de pression d'huile non mis à la terre. Si vous utilisez un relais, celui-ci peut être alimenté...
- Page 12 BLANC secondes : tension de batterie trop élevée JAUNE • 1 clignotement court toutes les 2 secondes : courant de champ trop Figure 11 : Connexion d'un voyant D+ (Voir manuel « Alternateurs Mastervolt » pour les schémas d'installation détaillés)
- Page 13 Lorsque deux groupes de batteries (même chimie) ou plus doivent être chargés simultanément, il est recommandé d'utiliser un répartiteur de charge. Voir Figure 12 pour plus de détails sur l'installation. Voir également le manuel « Alternateurs Mastervolt » pour des exemples d'installation. ATTENTION ! Si un répartiteur de charge standard est installé...
- Page 14 Les dommages provoqués par une inversion de polarité ne sont pas couverts par la garantie. La mise en service de l'alternateur Mastervolt et du régulateur de charge Alpha Pro comprend deux parties essentielles : •...
- Page 15 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation Allez sur Configuration. Puis, dans le groupe « Système » sélectionnez le « Tension du Système » présent dans votre système. Figure 14 : Sélection de « Tens. du système » via MasterAdjust Accédez au groupe «...
- Page 16 ATTENTION ! Notez que cette solution ne protège pas l'alternateur des dommages causés par la surchauffe. Mastervolt décline toute responsabilité en cas de dommages à un alternateur d'un fabricant autre que Mastervolt ! La seule mesure précise se fait sur les enroulements internes et cela ne peut en aucun cas être couvert...
- Page 17 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation TESTS 5.5.1 Test préalable au démarrage du moteur Avant de démarrer le moteur, suivez toutes les étapes dans l'ordre indiqué ci-dessous : Vérifiez que tous les voyants de contrôle du régulateur de charge Alpha Pro sont éteints. Mettez la borne [reg on] sous tension, soit en tournant l'interrupteur d'allumage (NE PAS DÉMARRER LE MOTEUR) soit en plaçant un cavalier de façon à...
- Page 18 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation 5.5.2 Test de fonctionnement Pour vérifier le bon fonctionnement de l'appareil, vous aurez besoin d'un voltmètre numérique portatif. Si vous avez installé un moniteur de batterie tel que le MasterShunt ou tout autre instrument numérique de mesure de tension, vous pouvez également l'utiliser.
- Page 19 MasterBus est un réseau de données entièrement décentralisé permettant la communication entre les différents appareils du système Mastervolt. C'est un réseau de communication CAN-bus. MasterBus est utilisé comme système de gestion d'énergie pour l'ensemble des appareils connectés, tels les convertisseurs, les chargeurs de batterie, les générateurs et bien d'autres appareils encore.
- Page 20 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation 6.3.1 Monitoring (Surveillance) Valeur Signification Géneralités État d'appareil Indique l'état de l'Alpha Pro : Standby/ Chargement / Alarme Etat de chargeur Indique l'état du régulateur de charge: Arrêt / Bulk / Absorption / Entretien / Arrêté Batterie Tension bat.
- Page 21 La configuration peut être effectuée dans MasterAdjust. Lorsque le régulateur de charge Alpha Pro est connecté, ouvrez MasterAdjust sur un PC Windows, connecté au réseau MasterBus via une interface USB Mastervolt. Le logiciel MasterAdjust est disponible en téléchargement gratuit sur le site web de Mastervolt : www.mastervolt.com Remarque : pour pouvoir modifier la configuration du régulateur de charge Alpha Pro la configuration doit être...
- Page 22 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation Valeur Signification Par défaut Plage de valeurs Compens. temp. Variation de tension à l'augmentation/diminution de la -0.030V/°C -1.000 - +1.000 température Bulk Tension Tension bulk 14.25V 8-16V Temps minimal Minuterie de démarrage du bulk 2 min 0-600 min Temps démarr.
- Page 23 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation 6.3.5 Events (Événements) Champ Signification Par défaut Plage de valeurs Source evnmt x Événement de l'Alpha Pro qui doit entraîner Désactivé Veuillez vous référer à une action par un autre appareil du réseau la liste des sources MasterBus.
- Page 24 Remarque : l'Alpha Pro utilise à la fois les données du shunt et ses propres données (via Reg on) pour déterminer les pertes de tension. Par conséquent, Mastervolt conseille de monter le câble reg on (marron) aussi près que possible de la batterie du côté charge du fusible.
- Page 25 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation 7 MAINTENANCE Pendant la maintenance, les directives et mesures de sécurité sont applicables à tout moment. Voir le chapitre 1 de ce manuel. Aucune maintenance spécifique du régulateur de charge Alpha Pro n’est nécessaire. Inspectez régulièrement votre installation électrique, au moins tous les six mois.
- Page 26 En cas de problème, nous vous recommandons de consulter tout d'abord le chapitre Maintenance (voir chapitre 7). Si vous ne pouvez pas résoudre le problème à l’aide du tableau ci-dessous, contacter votre Centre de Services local Mastervolt. Rendez-vous sur www.mastervolt.com. PROBLÈME...
- Page 27 Vérifiez le câble noir [gnd] (référence 2 tous les voyants LED du sur les schémas d'installation du manuel régulateur de charge Alpha « Alternateurs Mastervolt » Pro sont éteints. • Alpha Pro défectueux. Remplacez Alpha Pro. La tension sur les bornes [reg on] et [+bat] du régulateur est de 12/24 V.
- Page 28 • Sur les alternateurs de fabricants Vérifiez la tension sur la borne [D–]. La autres que Mastervolt, la borne D- tension affichée devrait correspondre à connectée n'est pas isolée de la la tension nominale de la batterie. Si terre.
- Page 29 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation 9 DONNÉES TECHNIQUES SPECIFICATIONS DU REGULATEUR DE CHARGE ALPHA PRO Alpha Pro Référence/Numéro de pièce 45513000 Alpha Pro III 45512000 Alpha Pro II Convient au type d'alternateur : Alternateur à excitation négative (alternateurs N-type) Tension nominale de fonctionnement : 12 V /24 V sélectionnable (Batteries au plomb-acide par défaut)
- Page 30 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation CARACTERISTIQUES ENTRETIEN ABSORPTION BULK BULK Temps bulk min. Temps min. de la phase 2 min 15 min Absorption Tension bulk Tension Absorption Tension d'entretien Démarrage temporisation max. de Retour bulk la phase Bulk Imax 100 % Amperage retour =6 % Imax...
- Page 31 régulateur de charge Alpha Pro – Manuel d'installation et d'utilisation DIMENSIONS 109 [4,3] 95 [3,7] 5 (2x) Figure 20 : Schémas des dimensions du régulateur de charge Alpha Pro en mm [pouces]...
- Page 32 Assistance technique Tél. : +31 (0) 20 34 22 100 Tél. : +1 262 293 0600/800 307 6702 Tél. :+64 9 415 7261 E-mail : ts.emea@OneASG.com E-mail : tech.mastervolt@OneASG.com E-mail : technical.apac@OneASG.com Adresse et expédition Adresse et expédition Adresse et expédition Groupe Navico EMEA Navico Group États-Unis...
