ESPANDIBILITÀ DEL SISTEMA MAESTRO KIT
Negli schemi MK/EN/100C e MK/EN/101C a pag. 78, 80 viene
mostrata una possibile configurazione di impianto che offre la
possibilità di gestire fino a un massimo di 30 MAESTRO KIT da
parte di un Art. 4660C posto per esempio allʼingresso di un
complesso residenziale.
Utilizzando questi schemi di impianto è possibile chiamare uno
dei MAESTRO KIT dall'ingresso principale dotato di Art. 4660C.
In questa configurazione è necessario programmare i pulsanti
Programmazione Art. 4660KC
Fig. 1
Fig. 1A

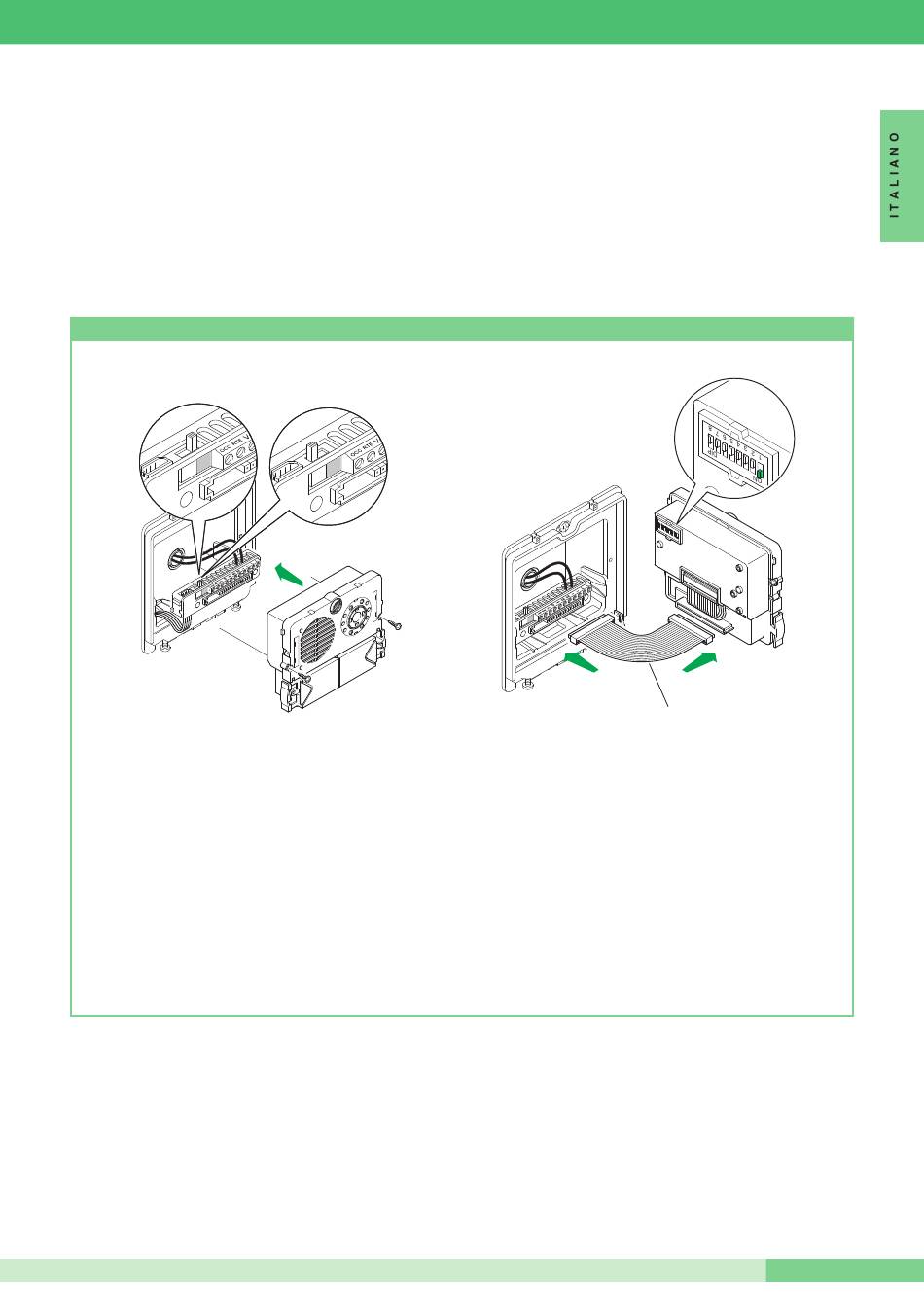

1. Sulla morsettiera del modulo Art. 4660KC collegare
lʼalimentazione su ~ ~, spostare lʼinterruttore in posizione di
programmazione (rosso) (vedi figura 1A).
Connettere la morsettiera al modulo Art. 4660KC assemblato
come indicato precedentemente.
N.B.: per il collegamento tra la morsettiera e il modulo Art.
4660KC in fase di programmazione è possibile usare il
cavetto Art. 3309 disponibile come accessorio opzionale
(figura 2).
2. Impostare il Dip switch posto sul retro del modulo audio-video
con lo stesso codice assegnato al citofono o monitor secondo
la corrispondenza descritta nella tabella di programmazione a
pagina 13.
dell'Art. 4660C a bordo dell'Art. 4875KC o 4876KC come descritto
nella seguente procedura e le staffe 5914KC con il codice
corrispondente (come riferimento vedi tabella a pagina 13).
Per maggiori informazioni sull'integrazione dei MAESTRO KIT in
impianti Simplebus e per la programmazione della porta
principale (Art. 4660C) fare riferimento al catalogo Simplebus
Color (Catalogo no. 102) al manuale tecnico MT/SBC/01 e al
foglio tecnico FT/SBC/04 o FT/SBC/01.
Fig. 2
Fig. 2A
3. Premere il pulsante che si desidera associare alla chiamata
del citofono o monitor. Lʼavvenuta programmazione viene
segnalata con un tono di conferma.
4. Al termine della programmazione riposizionare lʼinterruttore in
posizione di standby (bianco) (figura 2A).
