Comelit MT KIT 13 Manuel Technique page 62

GROUP S.P.A.
IT

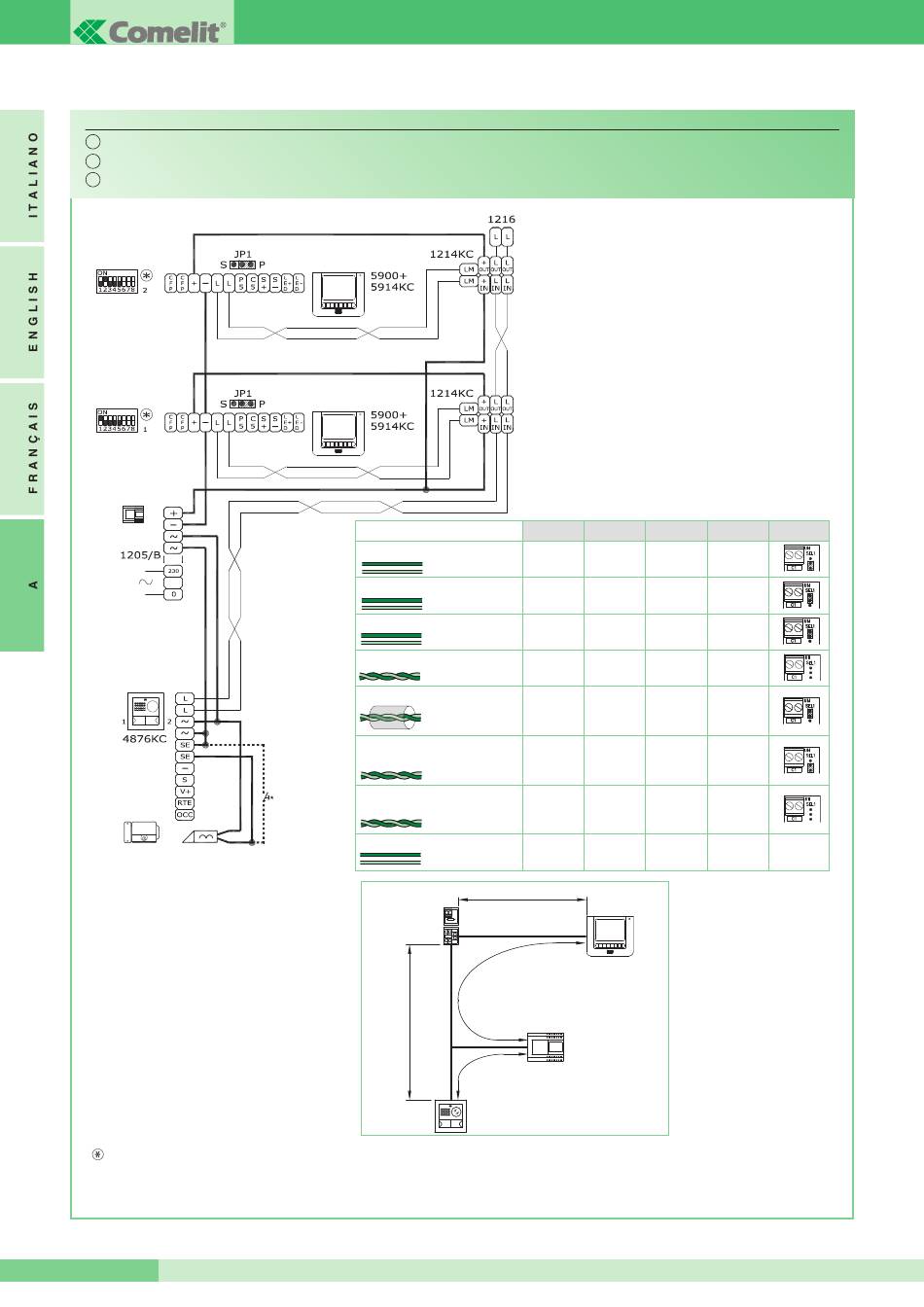

Schema base per kit bifamiliari Art. 8494 con collegamento in derivazione.
Basic wiring diagram for two- residence kits Art. 8494 with branched connection.
EN
FR Schéma base pour kit deux appartements Art. 8494 avec connexion en dérivation.
*
Pulsante comando apriporta locale
*
Door request exit button button
*
Bouton commande ouvre-porte local
N.B. Le impostazioni di S1-6, S1-7 e S1-8 sono in funzione della configurazione desiderata (vedi tabella a pag. 14).
NOTE: The S1-6, S1-7 and S1-8 settings depend on the configuration required (see table on page 34).
NOTE: Les programmations de S1-6, S1-7 et S1-8 sont en fonction de la configuration désirée (voir tableau page 54).
62
MT KIT 13
MK/02BC
0,5 mm 2 (Ø 0,8 mm - Ø 8/10 AWG 20)
1 mm (Ø 1,2 mm - Ø 12/10 AWG 17)
2
1,5 mm 2 (Ø 1,4 mm - Ø 14/10 AWG 15)
0,28 mm 2 (Ø 0,6 mm - Ø 6/10 AWG 23)
1 mm 2 (Ø 1,2 mm - Ø 12/10 AWG 17)
UTP5 Cat 5
0,2 mm 2 (Ø 0,5 mm - Ø 5/10 AWG 24)
Comelit Art. 4576 / Art. 4578
0,5 mm 2 (Ø 0,8 mm - Ø 8/10 AWG 20)
2,50 mm 2 (Ø 1,8 mm - Ø 18/10 AWG 13)
D
1216
1214KC
B
1205/B
C
A
4875KC
4876KC
A (max) B (max) C (max)
20 m 25 m 150 m
(65 feet) (85 feet) (495 feet)
40 m 50 m 150 m
(130 feet) (165 feet) (495 feet)
60 m 100 m 150 m
(195 feet) (325 feet) (495 feet)
150 m
(495 feet)
100 m
(325 feet)
150 m
(495 feet)
150 m
(495 feet)
100 m
150 m
(325 feet) (495 feet)
Per maggiori informazioni
sulle distanze vedi pagina
10 e 11.
For further information about
distances refer to pages 30
and 31.
Pour plus de détails sur les
distances faire référence au
pages 50 et 51.
D (max) Art. 1216
40 m
(130 feet)
2
40 m
1
(130 feet)
40 m
1
(130 feet)
40 m
(130 feet)
20 m
1
(65 feet)
40 m
(130 feet)
2
50 m
(165 feet)
