Combi D 4
2
1
4
5
3
14

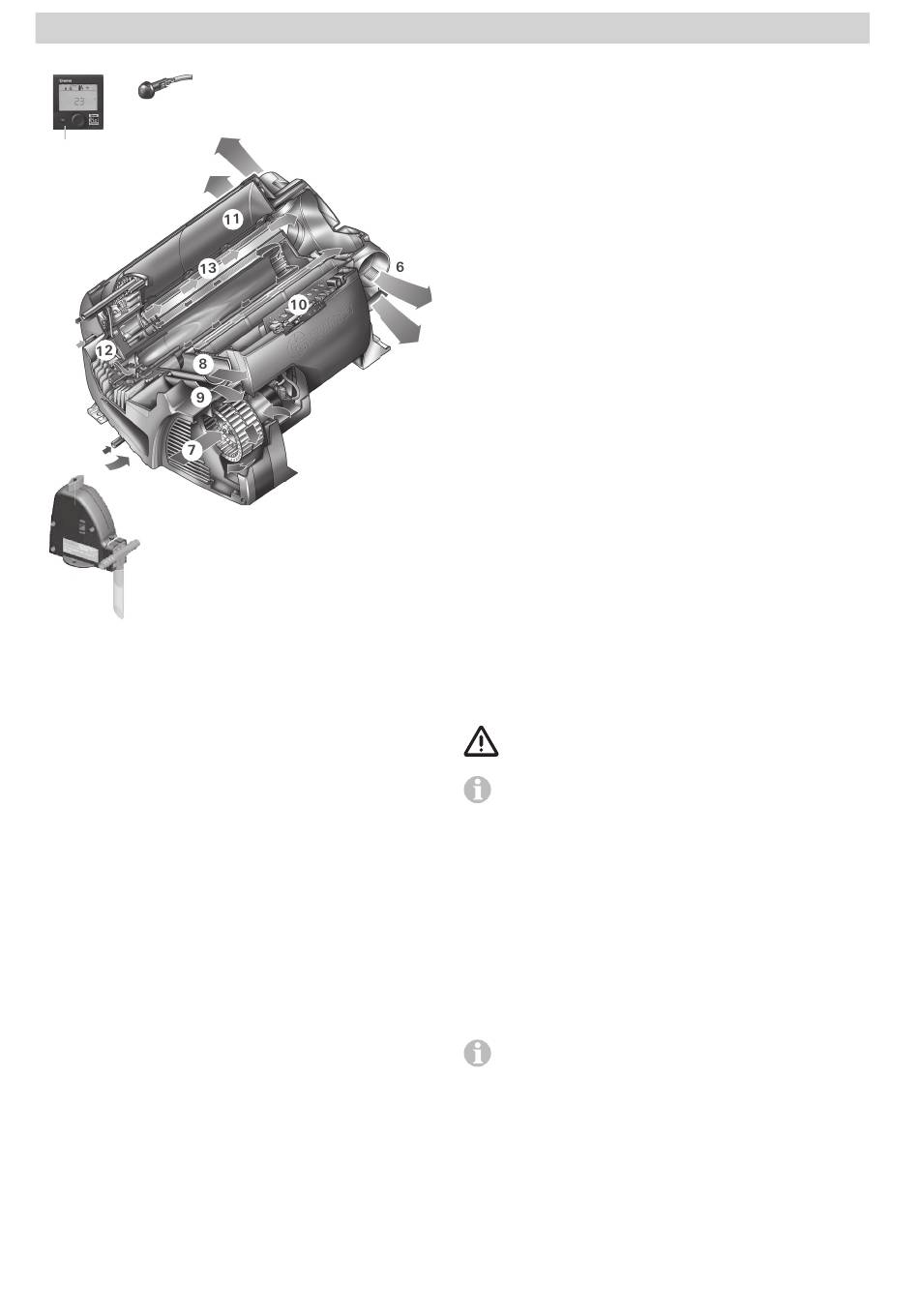

Figure 1
Inhaltsverzeichnis
Symboles utilisés .................................................................. 2
Utilisation .............................................................................. 2
Informations concernant la sécurité ............................. 3
Description du fonctionnement ..................................... 5
Alimentation en carburant ............................................... 5
Qualité du carburant ............................................................. 5
Carburant à basses températures ......................................... 5
Pièces de commande ........................................................ 5
Sonde de température ambiante .................................... 5
FrostControl ........................................................................ 5
Ouverture de la soupape de sûreté/de vidange .................... 6
Fermeture de la soupape de sûreté/de vidange ................... 6
vidange .................................................................................. 6
Remplissage du chauffe-eau ........................................... 6
Purge du chauffe-eau ........................................................ 6
Première mise en service ................................................. 6
Remplissage des conduites de carburant ............................. 6
Mise en service .................................................................. 6
Arrêt ..................................................................................... 6
Maintenance ....................................................................... 7
Fusibles ................................................................................ 7
Caractéristiques techniques ............................................ 7
Pannes ................................................................................. 8
en combustible) .................................................................. 8
Mise au rebut ...................................................................... 8
Accessoires ......................................................................... 8
(Union européenne) ........................................................... 9
2
FR
1 Pièce de commande numérique ou analogique (sans
illustration)
2 Sonde de température ambiante
3 Raccordement d'eau froide
4 Raccordement d'eau chaude
5 Connexion de carburant
6 Sorties d'air chaud
7 Aspiration de l'air de circulation
8 Évacuation de gaz d'échappement
9 Alimentation en air de combustion
10 Unité de commande électronique
11 Cuve d'eau (10 litres)
12 Brûleur
13 Échangeur thermique
14 FrostControl (soupape de sûreté/de vidange)
Symboles utilisés
Ce symbole indique des risques possibles.
Remarque avec informations et conseils.
Utilisation
Le chauffage au gazole Combi D 4 est un chauffage à air chaud
équipé d'un chauffe-eau intégré (contenance de 10 litres). Cet
appareil a été conçu pour le montage dans les camping-cars
et les caravanes. Le montage à l'intérieur d'autobus (classe de
véhicule M2 et M3) et dans les véhicules est interdit.
Respecter les consignes en vigueur en cas de montage dans
des véhicules spéciaux ainsi que des véhicules pour le trans-
port de matières dangereuses.
Un kit d'altitude supplémentaire (n° d'art. 34610-01) est
nécessaire pour un fonctionnement prolongé à des alti-
tudes de 1 500 à 2 750 m.
