8.D.4 Cascade
Toute installation avec plus de deux appareils peut être configurée pour un fonctionnement en cascade. Il est possible de mettre
en cascade et de réguler simultanément jusqu'à huit appareils.

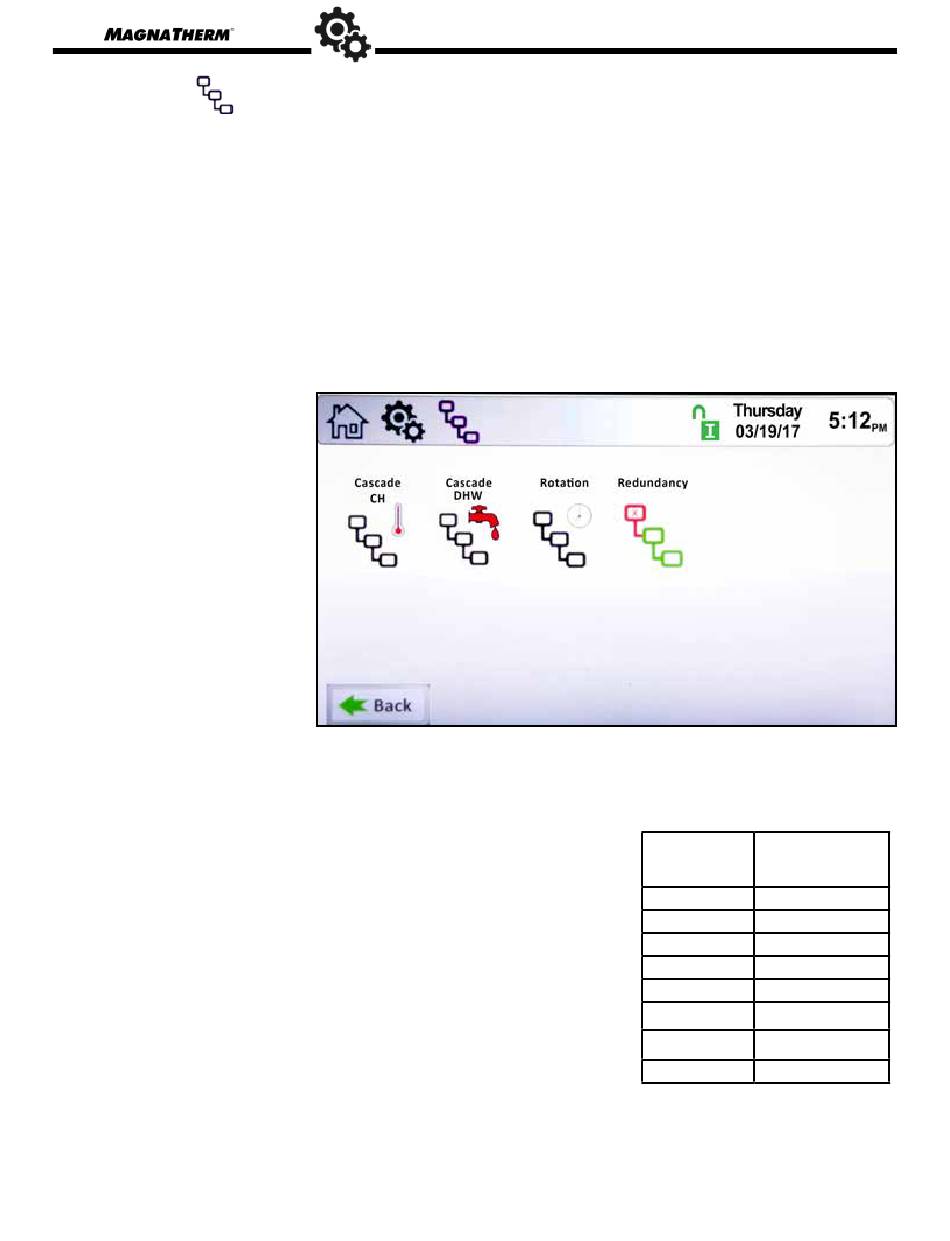

Pour accéder à l'écran Cascade, toucher l'icône Cascade sur l'écran de configuration.
L'écran Cascade présente quatre icônes de navigation permettant de configurer le système pour les opérations en cascade. Ces
icônes sont les suivantes:
• Cascade chauffage central (Cascade CH) – Cette icône permet d'accéder à l'écran de configuration du fonctionnement en
cascade des chaudières hydroniques. Cette icône n'est disponible que sur les chaudières hydroniques (MGH).
• Cascade ECS (Cascade DHW) – Cette icône permet d'accéder à l'écran de configuration du fonctionnement en cascade des
chauffe-eau. Cette icône n'est disponible que sur les chauffe-eau (MGV).
• Rotation (Rotation) – Cette icône permet d'accéder à l'écran de rotation en cascade.
• Redondance (Redundancy) – Cette icône permet d'accéder à l'écran de configuration de secours du premier appareil de la
cascade (lead).
REMARQUE: La sonde
d'alimentation du système (fournie
avec l'appareil) doit être installée et
connectée à la première chaudière,
ou premier chauffe-eau (Lead). La
première chaudière, ou le premier
chauffe-eau, utilisera cette sonde
d'alimentation du système comme
sonde de régulation de température
pour les installations en cascade.
À propos de la mise en cascade (Lead / Lag)
La première chaudière (ou chauffe-eau) (Lead) utilise la valeur de la charge de base
pour déterminer quand déclencher les appareils supplémentaires (Lag) et à quelle allure
de chauffe. La valeur de la charge de base doit être ajustée en fonction du nombre
d'appareils installés, avec une valeur par défaut de 65 %. Les valeurs de charge de
base recommandées en fonction du nombre d'appareils installés sont indiquées dans le
Tableauau ci-dessous. La valeur de la charge de base est ajusTableau par l'intermédiaire
de l'interface graphique, en utilisant les identifiants de connexion de l'installateur.
En présence d'une demande de chauffe en cascade active, la première chaudière (Lead)
impose quel appareil s'allume en premier, sur la base de la logique de rotation en cascade.
Lorsque l'allure de chauffe de cet appareil atteint la valeur de la charge de base, après
expiration de la minuterie Durée chauffe min. (Min On Time), l'appareil suivant de la
séquence s'allume et les deux appareils modulent simultanément leur allure de chauffe
pour réagir aux variations de la demande de chauffe. Ce schéma se poursuit jusqu'à
ce que les allures de chauffe de tous les appareils en cascade atteignent la valeur de la
charge de base. Une fois tous les appareils en route à la même valeur de charge de base,
l'allure de chauffe peut dépasser cette valeur, avec tous les appareils conservant la même
allure de chauffe. Pour plus d'informations, se reporter aux figures Lead / Lag ci-dessous.
Si les chaudières fonctionnent à la même allure de chauffe, il faut tenir compte de leur
allure de chauffe minimale. Les appareils en cascade peuvent présenter des rapports de
réglage différents, par conséquent, l'appareil dont l'allure de chauffe minimale est la plus
élevée impose l'allure de chauffe minimale de l'ensemble du système en cascade. Par
exemple, si un appareil 5:1 est mis en cascade avec un appareil 20:1 et que l'appareil
5:1 atteint la valeur de la charge de base, l'appareil 20:1 devra se déclencher. L'appareil
20:1 fonctionnera à la même allure que celui à 5:1, qui est limité à 20 % minimum (et non
CONFIGURATION
HTD
(tout savoir sur Premier / Deuxième)
Nb. chaudières Charge de base
recommandée
1 S/O
2 65 %
3 50 %
4 40 %
5 40 %
6 40 %
7 40 %
8 40 %
Tableau 19. Valeurs de charge de
base recommandées
