Laars MagnaTherm HTD MGH1600 Instructions D'installation Et D'utilisation page 34

HTD
Emplacement
de la pompe
Clapet de
non-retour
Emplacement
de la pompe
Clapet de
non-retour
REMARQUE: Ce diagramme illustre la
REMARQUES:
1. Emplacement possible de l'alimentation en eau froide et de la conduite de recirculation.
2. Repérer le logement du capteur ECS ou de l'aquastat à distance situé dans le tiers inférieur du réservoir.
3. Un dispositif antiretour peut être nécessaire. Consulter les codes locaux.
4. Un vase d'expansion thermostatique peut être nécessaire. Consulter les codes locaux.
5. Les pompes montées en usine sont dimensionnées pour une longueur de tuyau maximale de 9 m/30 pi au
total, des coudes de 6 à 90°, diamètre total du tuyau.
6. ATTENTION: Le dimensionnement de la pompe doit être basé sur la dureté de l'eau sur le site.

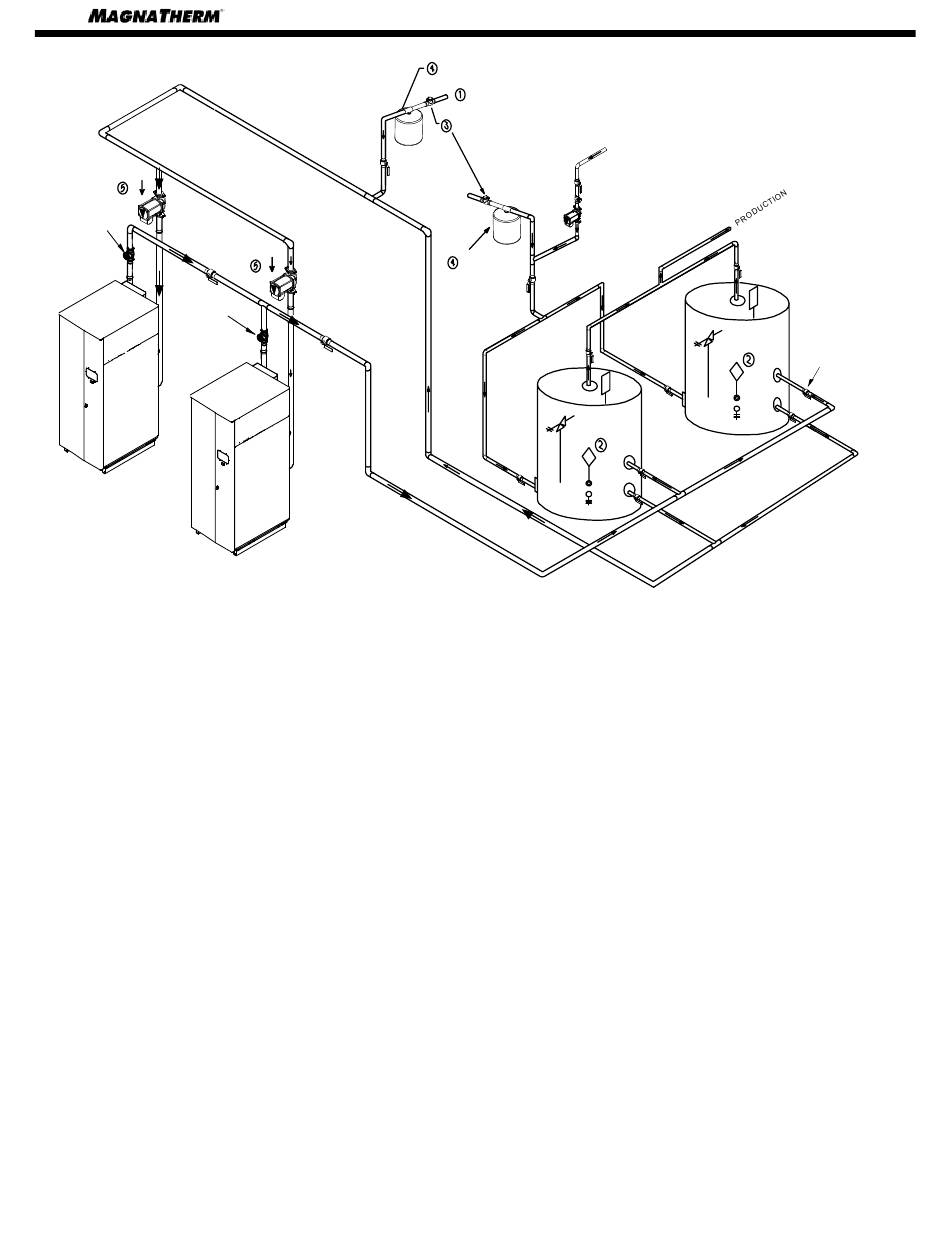

Figure 14. Tuyauterie ECS – deux chauffe-eau, deux réservoirs verticaux
Emplacement optionnel pour
VASE
ALIMENTATION EN EAU FROIDE
D'EXPANSION
VASE
D'EXPANSION
configuration conseillée de la
tuyauterie et de la robinetterie.
Consulter les codes et règlements
locaux pour connaître les
exigences supplémentaires.
RETOUR
BÂTIMENT
Page 31
VANNE À BOISSEAU
(HABITUELLEMENT)
TWO HE
WITH TWO VERT
MGV-DOM3
