Remarque:
Ce schéma est une représentation
simplifiée d'un type de tuyauterie et
n'est pas destiné à être utilisé comme
plan d'installation. Les exigences du
code local doivent être respectées.
Circuit de zone de chauffage des locaux
Évent
Commandes
d'alimentation
en eau
Vase d'expansion
Tuyau diam. 4 po max.

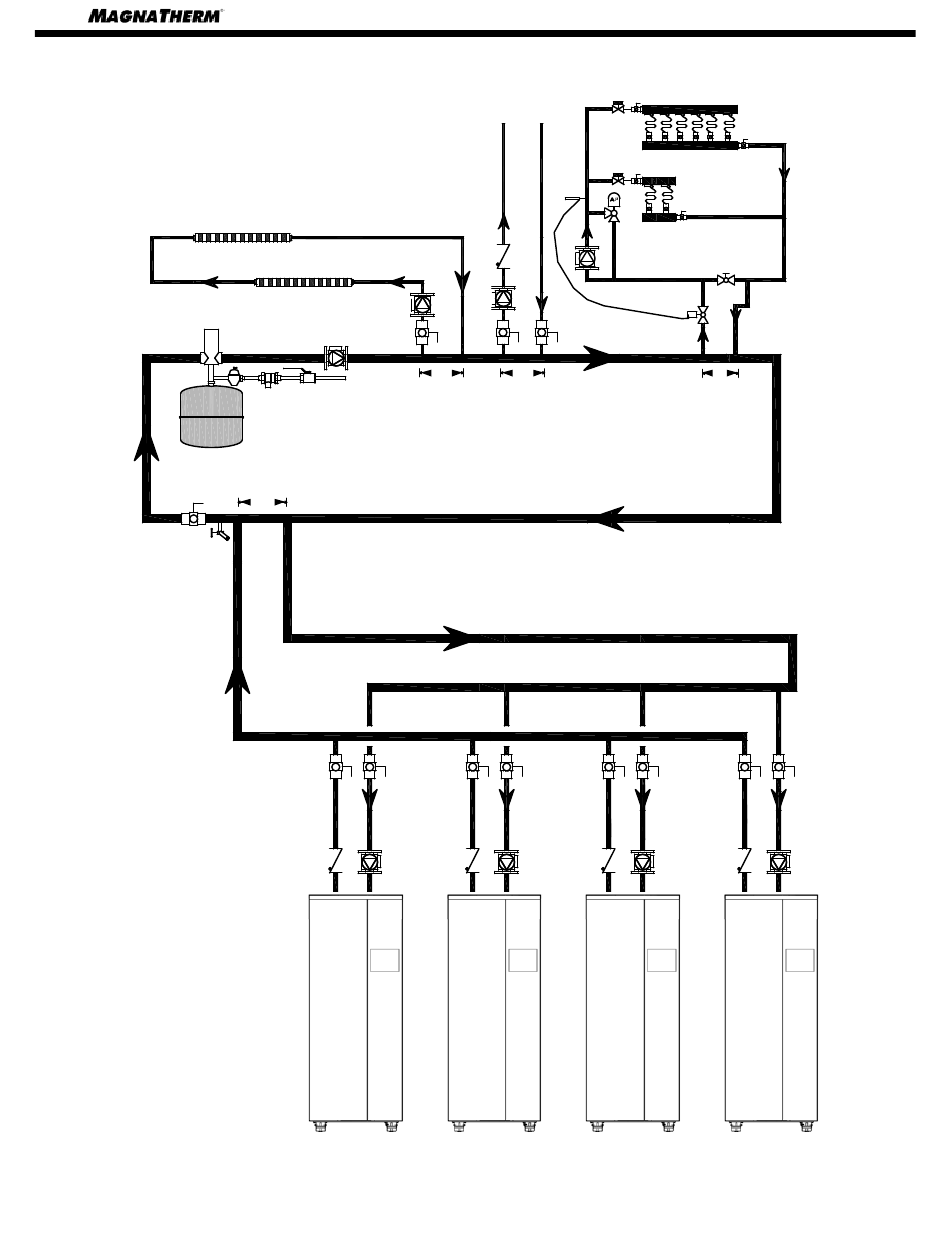

Figure 10. Schéma de tuyauterie – plusieurs chaudières, plusieurs zones de températures, à retour inversé
Zonage avec circulateurs
Circuit de zone de
chauffage des locaux
Tuyau diam. 4 po max.
La tuyauterie commune doit être dimensionnée pour le
débit d'eau cumulé de toutes les chaudières.
Zone rayonnante
basse température
Tuyau diam. 4 po max.
