13.B.1 Châssis et enveloppe, références
N° DE
DESCRIPTION
PIÈCE
1 BLOC ÉCHANGEUR THERMIQUE
1a
BLOC DÉFLECTEUR, SUPÉRIEUR (PRIMAIRE)
1b BLOC DÉFLECTEUR, INFÉRIEUR (SECONDAIRE)
2
CAPTEUR DE PRESSION D'AIR FAIBLE
3 CAPTEUR, OXYGÈNE
4
ÉCRAN, TACTILE, 7 PO DIAG., HTD
5 GÉNÉRATEUR, ÉTINCELLES, ALLUMEUR, À SEMI-CONDUCTEURS
6 TUYAU, SILICONE, D.I. 3/16 po X 72 PO LONG
7 INTERRUPTEUR, À BASCULE
8 SONDE, TEMPÉRATURE, FUMÉES
9
BLOC PURGEUR DE CONDENSAT
10 CONTACTEUR, CONDENSATS
11
TUBE, ALUMINUM, VERTICAL, FORMÉ
12 TUBE, ALUMINUM, HORIZONTAL, DROIT
13 LIMITE HAUTE, RÉINITIALISATION MANUELLE
14
LIMITE HAUTE, RÉINITIALISATION AUTO
15 ENSEMBLE LIMITEUR
HTD
8

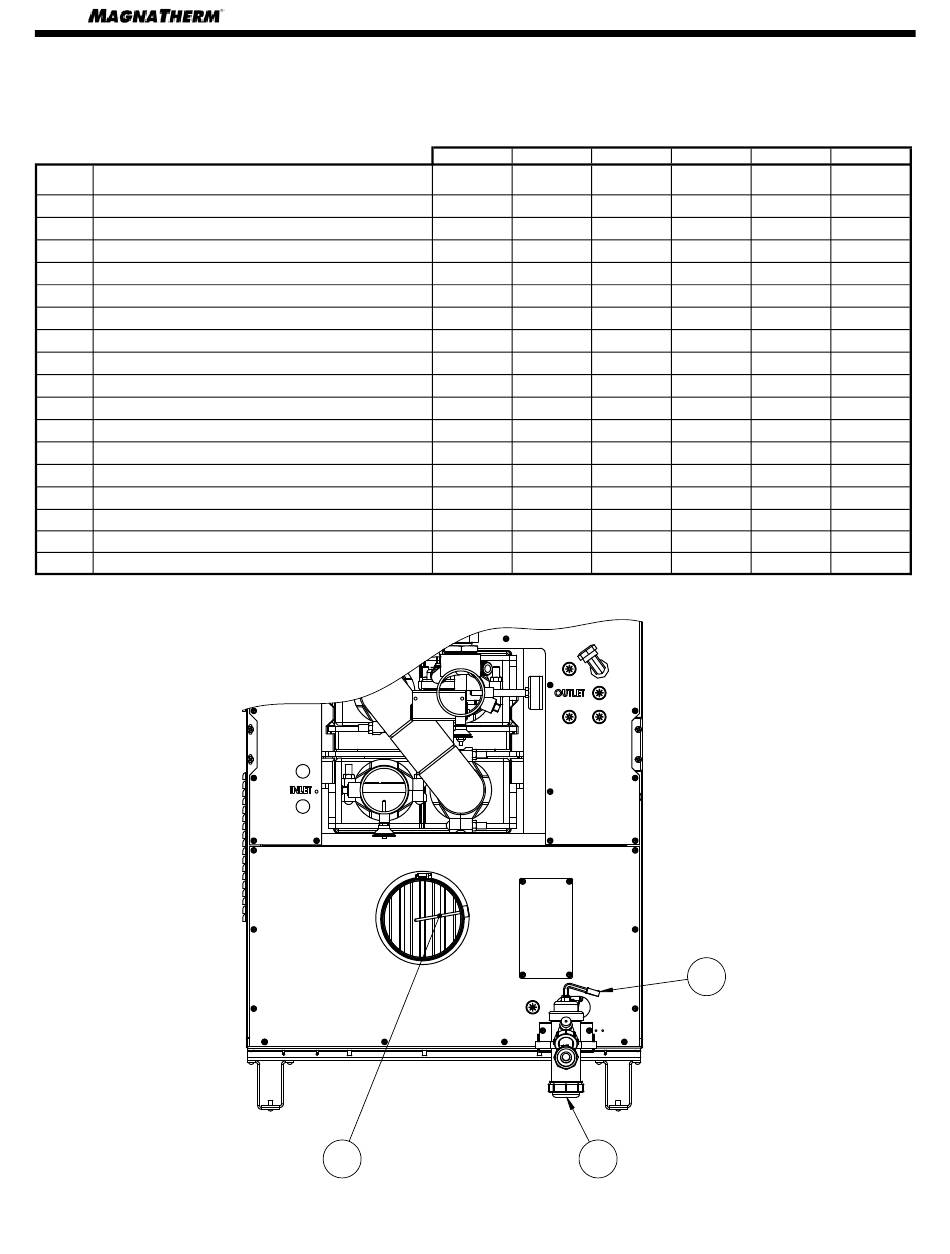

Vue de l'arrière
1600 2000
RÉFÉRENCE RÉFÉRENCE RÉFÉRENCE RÉFÉRENCE RÉFÉRENCE RÉFÉRENCE
R16N2180 R20N2180 R25N2180
20N2049 20N2049 30N2049
16N205001 20N205001 25N205002
E2389700 E2389700 E2389700
E2376700 E2376700 E2376700
E2389600 E2389600 E2389600
E2338400 E2338400 E2338400
Q0078821 Q0078821 Q0078821
RE2322700 RE2322700 RE2322700
E2386300 E2386300 E2386300
16N2010 20N2010 30N2010
40N2008 40N2008 40N2008
Q2023504 Q2023504 Q2023505
Q2023501 Q2023501 Q2023502
E2217800 E2217800 E2217800
E2217700 E2217700 E2217700
CA016200 CA016200 CA016200
9
2500 3000 3500
R30N2185 R30N2180
30N2049 40N2049
30N205001 35N205001
E2389700 E2389700
E2376700 E2376700
E2389600 E2389600
E2338400 E2338400
Q0078821 Q0078821
RE2322700 RE2322700
E2386300 E2386300
30N2010 40N2010
40N2008 40N2008
Q2023505 Q2023506
Q2023502 Q2023503
E2217800 E2217800
E2217700 E2217700
CA016200 CA016200
10
Page 127
4000
R40N2180
40N2049
40N205001
E2389700
E2376700
E2389600
E2338400
Q0078821
RE2322700
E2386300
40N2010
40N2008
Q2023506
Q2023503
E2217800
E2217700
CA016200
