NOTE: When running the Power and Field Connection
wirings between the units (Lead Lag, System Sensor,
Outdoor Sensor, Building Automation, etc.), it is helpful to
exit and enter the units through the lower back panels so
that during future servicing, the wires are not in the way and
do not have to be disconnected in order to remove the top
and side panels.
AVIS: Lors de l'exécution du domaine d'alimentation et les
fils électriques de connexion entre les unités (Lead Lag,
Capteur, système capteur extérieur, domotique, etc.), il
est utile pour sortir et entrer le câblage à travers la partie
inférieure arrière de sorte qu'au cours de l'entretien futur, les
fils ne sont pas dans la voie et n'ont pas à être déconnecté
afin d'enlever le haut et le côté.
Pompe de circuit – utiliser les bornes 23 et 24 pour brancher
une pompe de circuit. S'agissant d'un contact sec, la tension
d'alimentation de la pompe ou la tension de bobine du relais
de pompe est appliquée à la borne 23, et, lorsque la pompe est
activée, est disponible à la borne 24. La tension nominale des
contacts est de 250 VCA, 1,5 A maximum. Le fonctionnement de
la pompe de circuit est configuré depuis l'écran tactile.
Auxiliaire – aucune fonction n'est disponible sur cet appareil.
Avertisseur d'alarme – utiliser les bornes 27 et 28 pour brancher
un avertisseur d'alarme. S'agissant d'un contact sec, la tension
d'alimentation de l'avertisseur d'alarme est appliquée à la borne
27, alors que l'avertisseur d'alarme est raccordé à la borne 28.
7.E.3 Sondes de température
Alimentation système – connexion aux bornes 29 et 30 (voir
Figure 19 en page 36), le cas échéant. Une fois connecté, le
contrôleur détecte automatiquement la présence de cette sonde
et la température est affichée sur l'écran d'accueil au-dessus de
la flèche rouge d'alimentation du système. Lorsqu'il est installé,
l'appareil contrôle l'allure de chauffe de manière à maintenir la
température en alimentation du système au point de consigne
défini.
Retour système – connexion aux bornes 31 et 32, le
cas échéant. Une fois connecté, le contrôleur détecte
automatiquement la présence de cette sonde et la température
est affichée sur l'écran d'accueil au-dessus de la flèche bleue de
sortie du système. Aucune régulation logique n'est associée à
cette sonde.
Eau chaude sanitaire (ECS) – connexion aux bornes 33
et 34, le cas échéant. Une fois connecté, l'appareil utilise
cette sonde pour réguler la température de l'eau chaude
sanitaire. La température est affichée sur l'écran d'accueil au
dessous de l'icône en forme de robinet. Le contrôleur détecte
LAARS Heating Systems
automatiquement la présence de cette sonde et déclenche une
demande de chauffe lorsque la température de l'ECS descend
en-dessous du point de consigne ECS sur hystérésis (Point de
consigne ECS - ECS sur hystérésis = demande de chauffe ECS).
Extérieur – connexion aux bornes 35 et 36, le cas échéant. Une
fois connecté, le contrôleur détecte automatiquement la présence
de cette sonde et la température est affichée sur l'écran d'accueil
comme étant la température ambiante extérieure (Outdoor
Ambient Temperature ou OAT). Si installées, des options telles
que le réenclenchement extérieur et l'arrêt par temps chaud
peuvent être activées depuis l'écran. Installer toujours la sonde
extérieure à un emplacement qui n'est pas affecté par des erreurs
de mesures de température (lumière du soleil ou équipement
chaud).
Risque de choc électrique
Un choc électrique peut causer des blessures graves, la
mort ou des dommages matériels. Débrancher l'alimentation
électrique avant toute installation ou tout changement
réalisé sur le câblage pour éviter tout choc électrique ou tout
dommage à l'équipement. Il peut être nécessaire d'actionner
plusieurs disjoncteurs d'alimentation électrique.
L'intégralité du câblage électrique doit être réalisée
conformément aux codes locaux, ou, en leur absence, avec:
1) le code national de l'électricité National Electrical Code
ANSI/NFPA N° 70, dernière édition, ou
2) le « Code canadien de l'électricité – Partie 1 », CSA STD.
C22.1. Le présent appareil doit être raccordé électriquement
à la terre en conformité avec ces codes.

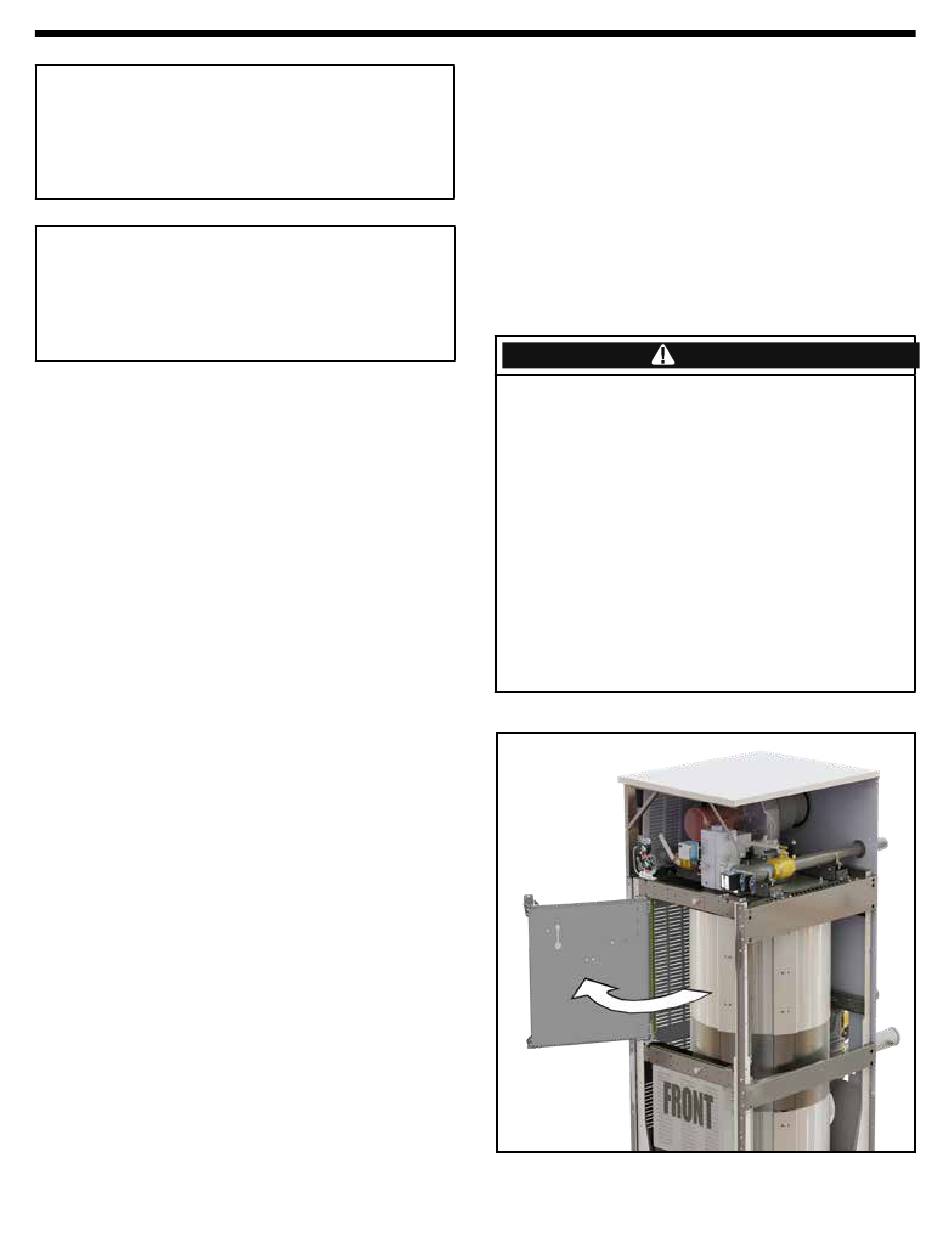

Le panneau de
commande pivotant
s'ouvre pour
faciliter l'entretien et
l'installation
Figure 21. Panneau de commande pivotant
AVERTISSEMENT
