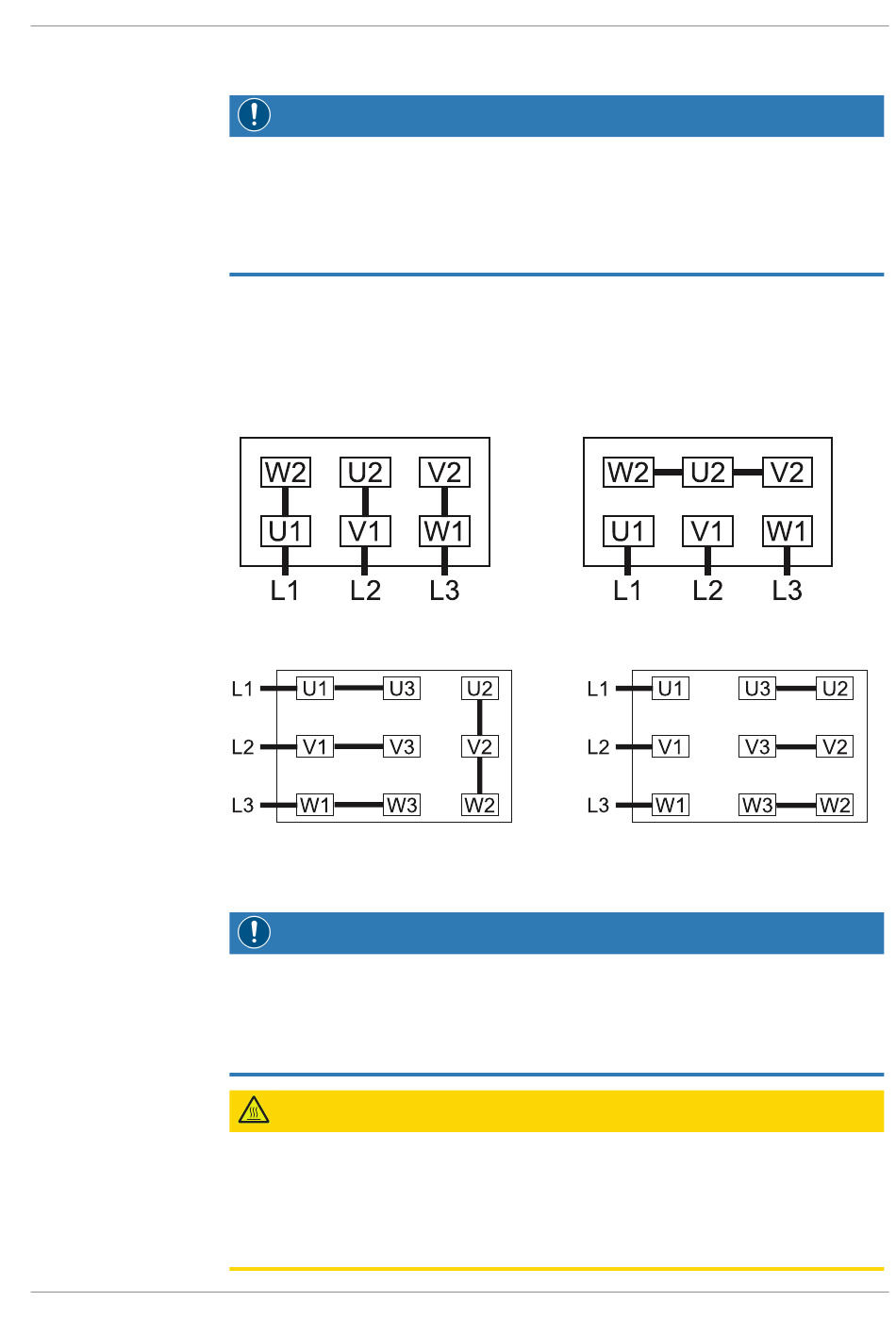

5.4.1 Schémas électriques pour moteur triphasé
6

Mise en service

Instruction Manual R5 RA_RC 0010-0016 C_FR_fr
AVIS
Mauvais sens de rotation
Risque d'endommager la machine !
• Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé-
truire la machine ! Avant de la démarrer, s'assurer que la machine fonctionne dans le
bon sens.
• Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée).
• Faire fonctionner le moteur brièvement.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils de phase du moteur.
Connexion en triangle (basse tension) :
Connexion en étoile double, moteur
multi-tension à 9 pôles (basse tension) :
AVIS
La machine peut être expédiée sans huile.
Faire fonctionner la machine sans huile même un court instant peut la détruire !
• Avant sa mise en service, la machine doit être remplie d'huile, voir Remplissage
d'huile [► 11].
ATTENTION
Pendant le fonctionnement, la surface de la machine peut atteindre des températures su-
périeures à 70 °C.
Risque de brûlures !
• Éviter tout contact avec la machine pendant et immédiatement après le fonctionne-
ment.
Connexion en étoile (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 9 pôles (haute tension) :
Mise en service | 6
