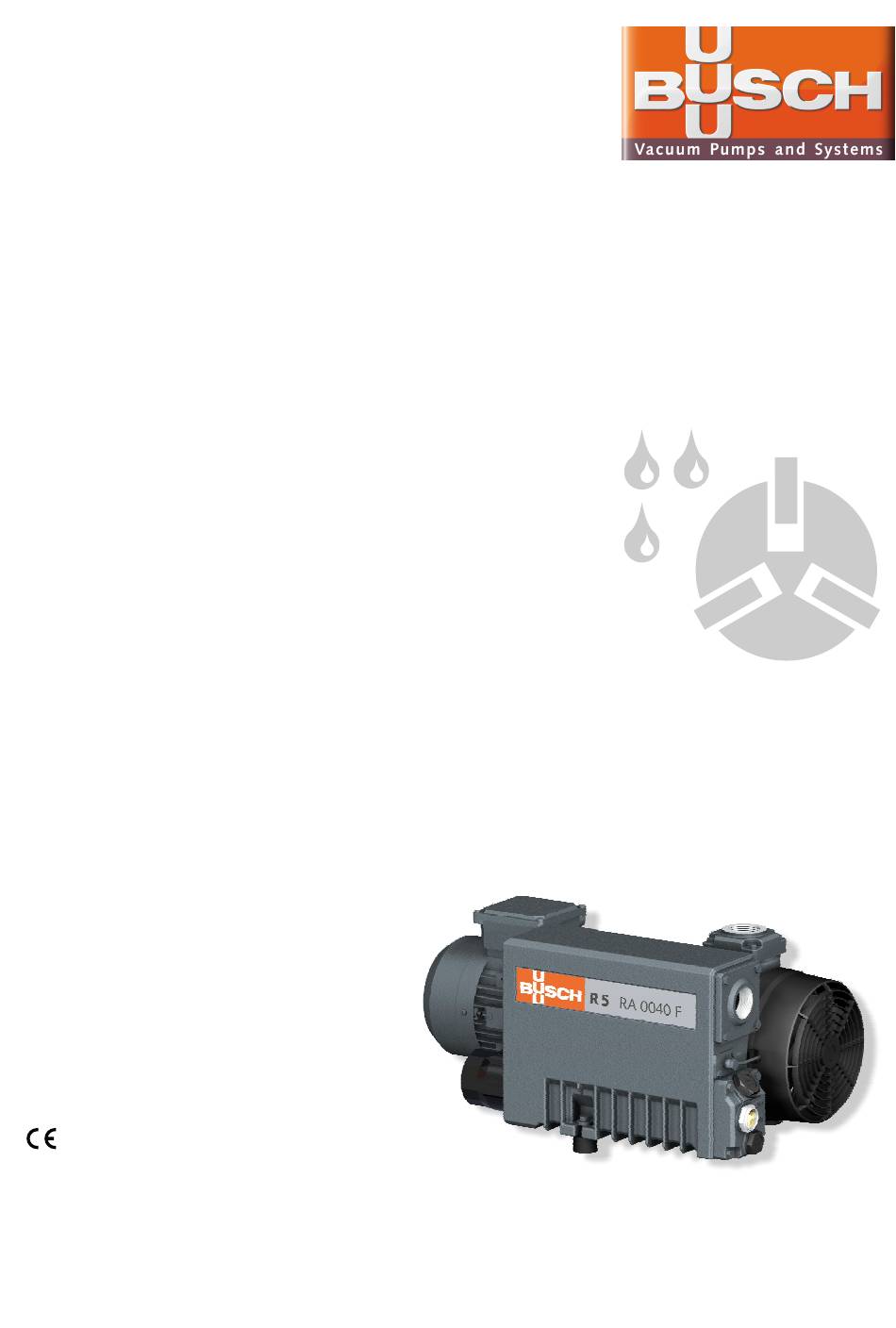

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 0025 F, RA 0040 F Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Allemagne 0870157202/A0002_fr / Traduction de la notice originale / Sous réserve de modification 12/12/2016...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Accessoires en option ................... 5 2.3.1 Soupape de lest d’air..................5 2.3.2 Filtre d’aspiration ..................5 3 Transport ........................ -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Filtre d’échappement Bouchon de remplissage d’huile Plaquette signalétique Voyant d’huile Filtre à huile Bouchon de vidange Ventilateur axial Anneau de levage Séparateur d’huile Soupape de lest d’air NOTE Terme technique. Dans cette notice d’instructions, nous employons le terme « machine » pour désigner la « pompe à vide ». 4 / 24 0870157202_RA0025-0040F_A0002_IM_fr... -
Page 5: Principe De Fonctionnement
Le pompage d’autres substances peut entraîner une augmentation de la charge ther- mique et/ou mécanique de la machine et cette utilisation est admise seulement après une consultation préalable avec la société Busch. La machine est conçue pour être placée dans un environnement non explosif. -
Page 6: Transport
3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves! • Ne pas marcher, rester immobile ni travailler en dessous d'une charge en suspension. AVIS Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quantités d’huile dans le cylindre. -
Page 7: Installation
Installation | 5 Si la machine doit être stockée pendant plus de trois mois : • Emballer la machine d’un film protecteur anti-corrosion. • Stocker la machine à l’intérieur, dans un endroit sec, sans poussière et si possible, dans l’emballage d’origine, de préférence à une température comprise entre 0 et 40 °C. -
Page 8: Connexion D'aspiration
En cas d'une longueur importante des conduites de raccordement, il est conseillé d’utili- ser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d’aspiration AVIS Introduction de corps étrangers ou de liquides. -
Page 9: Remplissage D'huile
• S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen- tant Busch. • Brancher la mise à la terre. • Brancher le moteur. -
Page 10: Schéma Électrique Pour Moteur Monophasé
5 | Installation AVIS Mauvais branchement. Risque d’endommager le moteur! • Les schémas électriques ci-dessous sont spécifiques à la machine. Regarder à l’intérieur du bornier du moteur pour les instructions/schémas de raccordement du moteur. 5.4.1 Schéma électrique pour moteur monophasé 5.4.2 Schémas électriques pour moteur triphasé... -
Page 11: Mise En Service
Mise en service | 6 • Regarder les ailes du ventilateur du moteur et déterminer le sens de rotation juste avant que le ventilateur ne s’arrête. Si le sens de rotation doit être modifié : • Inverser deux des fils du moteur. Mise en service AVIS Cette machine est expédiée sans huile. -
Page 12: Pompage Des Vapeurs Condensables
6.2 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • S’assurer que la soupape de lest d'air (en option) est ouverte. -
Page 13: Changement De L'huile Et Du Filtre À Huile
• Nettoyer le filtre de la soupape de lest d’air. Tous les 5 ans • Faire une révision générale de la machine (contacter Busch). 7.2 Changement de l’huile et du filtre à huile 1x joint torique, n° d'art.: 0486 000 505 Bac de récupération... - Page 14 7 | Maintenance Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 000 002 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [} 20] et Huile [} 20]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d'huile...
-
Page 15: Changement Du Filtre D'échappement
Maintenance | 7 7.3 Changement du filtre d’échappement Clé de 10 mm Pièces de rechange d’origine Busch 1x filtres d’échappement (EF), O-ring n° d'art.: 0532 140 156 Clé de 10 mm 1x joint plat, n° d'art.: 0480 000 112 0870157202_RA0025-0040F_A0002_IM_fr... -
Page 16: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la loi. (Formulaire téléchargeable à partir du site www.buschvacuum.com) Mise hors service •... -
Page 17: Pièces De Rechange
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°... -
Page 18: Résolution De Problèmes
(IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 18 / 24 0870157202_RA0025-0040F_A0002_IM_fr... - Page 19 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [} 12]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870157202_RA0025-0040F_A0002_IM_fr 19 / 24...
-
Page 20: Données Techniques
12 | Données techniques 12 Données techniques RA 0025 F RA 0040 F Débit nominal (50Hz / 60Hz) m³/h 25 / 30 40 / 48 Pression finale hPa (mbar) abs. Voir la plaquette signalétique (NP) Puissance nominale du moteur (50Hz / 60Hz) 1,0 / 1,2 1,4 / 1,7 Vitesse nominale du moteur (50Hz / 60Hz) -
Page 21: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 22 Notes...
